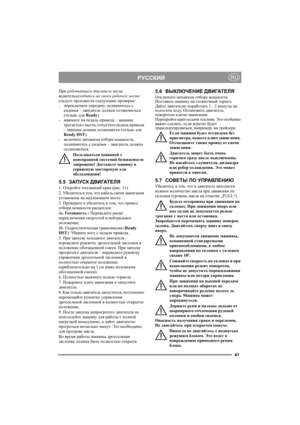

41
РУССКИЙRU
При работающем двигателе ко гда
водительнаходится на своем рабочем месте
следует произвести следующие проверки:
-переключите передачу, поднимитесь с
сиденья – двигатель должен остановиться
(только для Ready).
-нажмите на педаль привода – машина
трогается с места, отпустите педаль привода
– машина должна остановится (только для
Ready HST).
-включите механизм отбора мощности,
поднимитесь с сиденья – двигатель должен
остановиться.
Пользоваться машиной с
неисправной системой...

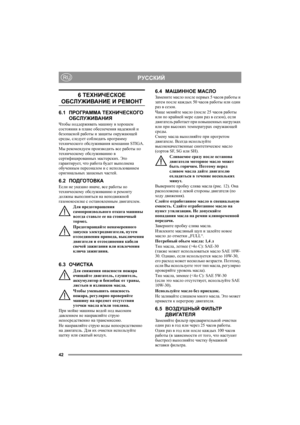

42
РУССКИЙRU
6 ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И РЕМОНТ
6.1ПРОГРАММА ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
Чтобы поддерживать машину в хорошем
состоянии в плане обеспечения надежной и
безопасной работы и защиты окружающей
среды, следует соблюдать программу
технического обслуживания компании STIGA.
Мы рекомендуем производить все работы по
техническому обслуживанию в
сертифицированных мастерских. Это
гарантирует, что работа будет выполнена
обученным персоналом и с использованием
оригинальных запасных частей....

43
РУССКИЙRU
ОБРАТИТЕ ВНИМАНИЕ! Если машина
работает на пыльной почве, чистку обоих
фильтров следует выполнять чаще.
1. Снимите защитную крышку воздушного
фильтра (рис. 13).
2. Извлеките бумажную вставку фильтра и
пенный фильтр предварительной очистки.
Примите соответствующие меры, чтобы в
карбюратор не попала грязь. Очистите корпус
воздушного фильтра.
3. Замените фильтр грубой очистки.
4. Очистите бумажную вставку фильтра
следующим образом: Слегка постучите им по
ровной поверхности. Если...

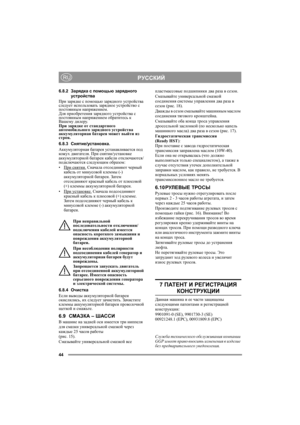

44
РУССКИЙRU
6.8.2Зарядка с помощью зарядного
устройства
При зарядке с помощью зарядного устройства
следует использовать зарядное устройство с
постоянным напряжением.
Для приобретения зарядного устройства с
постоянным напряжением обратитесь к
Вашему дилеру.
При зарядке от стандартного
автомобильного зарядного уст ройства
аккумуляторная батарея может выйти из
строя.
6.8.3Снятие/установка.
Аккумуляторная батарея устанавливается под
кожух двигателя. При снятии/установке
аккумуляторной батареи...

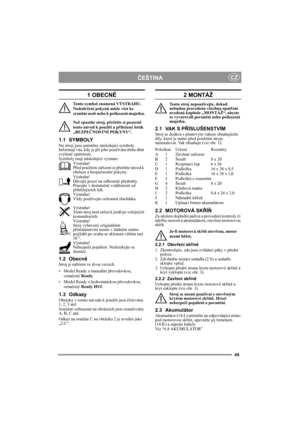

45
ČEŠTINACZ
1 OBECNĚ
Tento symbol znamená VÝSTRAHU.
Nedodržení pokynů může vést ke
zranění osob nebo k poškození majetku.
Než spustíte stroj, přečtěte si pozorně
tento návod k použití a přiložený leták
„BEZPEČNOSTNÍ POKYNY“.
1.1 SYMBOLY
Na stroji jsou umístěny následující symboly.
Informují vás, kdy je při jeho používání třeba dbát
zvýšené opatrnosti.
Symboly mají následující význam:
Výstraha!
Před použitím zařízení si přečtěte návod k
obsluze a bezpečnostní pokyny.
Výstraha!
Dávejte pozor na...

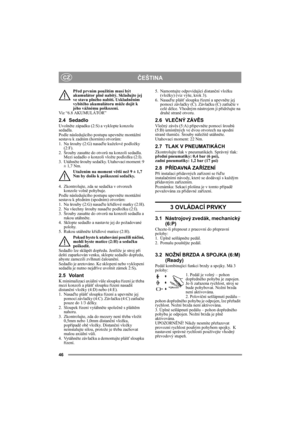

46
ČEŠTINACZ
Před prvním použitím musí být
akumulátor plně nabitý. Skladujte jej
ve stavu plného nabití. Uskladněním
vybitého akumulátoru může dojít k
jeho vážnému poškození.
Viz “6.8 AKUMULÁTOR”
2.4 Sedadlo
Uvolněte západku (2:S) a vyklopte konzolu
sedadla.
Podle následujícího postupu upevněte montážní
sestavu k zadním (horním) otvorům:
1. Na šrouby (2:G) nasaďte kuželové podložky
(2:F).
2. Šrouby zasuňte do otvorů na konzoli sedadla.
Mezi sedadlo o konzoli vložte podložku (2:I).
3. Utáhněte...

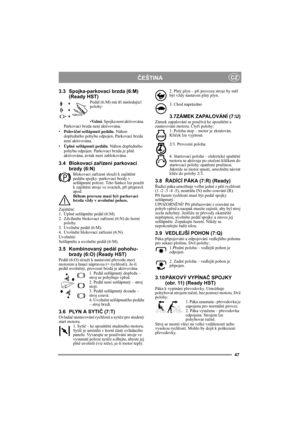

47
ČEŠTINACZ
3.3 Spojka-parkovací brzda (6:M)
(Ready HST)
Pedál (6:M) má tři následující
polohy:
•Vo l n á. Spojka není aktivována.
Parkovací brzda není aktivována.
•Poloviční sešlápnutí pedálu. Náhon
dopředného pohybu odpojen. Parkovací brzda
není aktivována.
•Úplné sešlápnutí pedálu. Náhon dopředného
pohybu odpojen. Parkovací brzda je plně
aktivována, avšak není zablokována.
3.4 Blokovací zařízení parkovací
brzdy (6:N)
Blokovací zařízení slouží k zajištění
pedálu spojky–parkovací brzdy v...

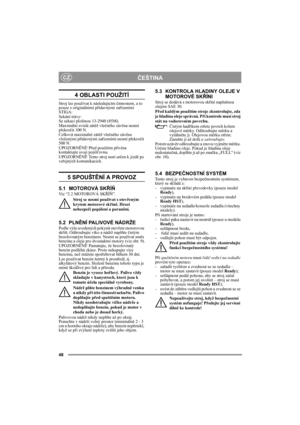

48
ČEŠTINACZ
4 OBLASTI POUŽITÍ
Stroj lze používat k následujícím činnostem, a to
pouze s originálními přídavnými zařízeními
STIGA:
Sekání trávy:
Se sekací plošinou 13-2940 (85M).
Maximální svislá zátěž vlečného závěsu nesmí
překročit 100 N.
Celková maximální zátěž vlečného závěsu
vlečenými přídavnými zařízeními nesmí překročit
500 N.
UPOZORNĚNÍ! Před použitím přívěsu
kontaktujte svoji pojišťovnu.
UPOZORNĚNÍ! Tento stroj není určen k jízdě po
veřejných komunikacích.
5 SPOUŠTĚNÍ A PROVOZ
5.1...

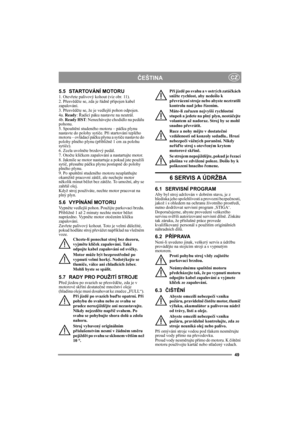

49
ČEŠTINACZ
5.5 STARTOVÁNÍ MOTORU
1. Otevřete palivový kohout (viz obr. 11).
2. Přesvědčte se, zda je řádně připojen kabel
zapalování.
3. Přesvědčte se, že je vedlejší pohon odpojen.
4a. Ready: Řadicí páku nastavte na neutrál.
4b. Ready HST: Nenechávejte chodidlo na pedálu
pohonu.
5. Spouštění studeného motoru – páčku plynu
nastavte do polohy sytiče. Při startování teplého
motoru – ovládací páčku plynu a sytiče nastavte do
polohy plného plynu (přibližně 1 cm za polohu
sytiče).
6. Zcela uvolněte...

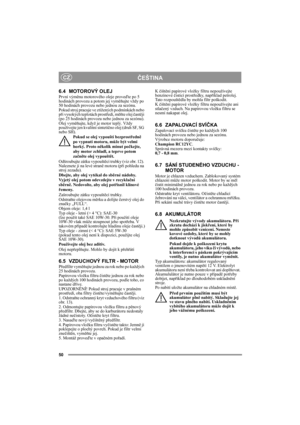

50
ČEŠTINACZ
6.4 MOTOROVÝ OLEJ
První výměnu motorového oleje proveďte po 5
hodinách provozu a potom jej vyměňujte vždy po
50 hodinách provozu nebo jednou za sezónu.
Pokud stroj pracuje ve ztížených podmínkách nebo
při vysokých teplotách prostředí, měňte olej častěji
(po 25 hodinách provozu nebo jednou za sezónu).
Olej vyměňujte, když je motor teplý. Vždy
používejte jen kvalitní sintetično olej (druh SF, SG
nebo SH).
Pokud se olej vypouští bezprostředně
po vypnutí motoru, může být velmi
horký....
