Stiga Lawn Tractor 8211 0010 70 Ready HST Operators Manual

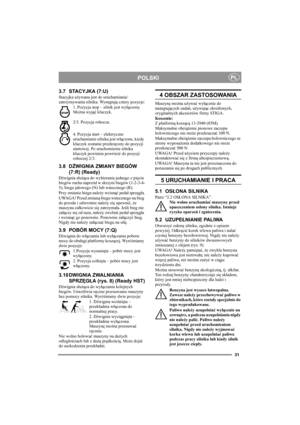

31
POLSKIPL
3.7 STACYJKA (7:U)
Stacyjka używana jest do uruchamiania/
zatrzymywania silnika. Występują cztery pozycje:
1. Pozycja stop – silnik jest wyłączony.
Można wyjąć kluczyk.
2/3. Pozycja robocza.
4. Pozycja start – elektryczne
uruchamianie silnika jest włączone, kiedy
kluczyk zostanie przekręcony do pozycji
startowej. Po uruchomieniu silnika
kluczyk powinien powrócić do pozycji
roboczej 2/3.
3.8 DŹWIGNIA ZMIANY BIEGÓW
(7:R) (Ready)
Dźwignia służąca do wybierania jednego z pięciu
biegów...

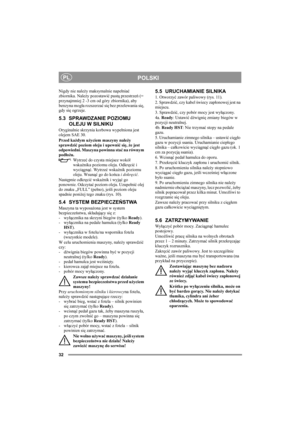

32
POLSKIPL
Nigdy nie należy maksymalnie napełniać
zbiornika. Należy pozostawić pustą przestrzeń (=
przynajmniej 2 -3 cm od góry zbiornika), aby
benzyna mogła rozszerzać się bez przelewania się,
gdy się ogrzeje.
5.3 SPRAWDZANIE POZIOMU
OLEJU W SILNIKU
Oryginalnie skrzynia korbowa wypełniona jest
olejem SAE 30.
Przed każdym użyciem maszyny należy
sprawdzić poziom oleju i upewnić się, że jest
odpowiedni. Maszyna powinna stać na równym
podłożu.
Wy t r z eć do czysta miejsce wokół
wskaźnika...

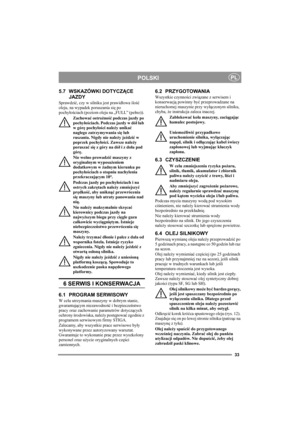

33
POLSKIPL
5.7 WSKAZÓWKI DOTYCZĄCE
JAZDY
Sprawdzić, czy w silniku jest prawidłowa ilość
oleju, na wypadek poruszania się po
pochyłościach (poziom oleju na „FULL” (pełno)).
Zachować ostrożność podczas jazdy po
pochyłościach. Podczas jazdy w dół lub
w górę pochyłości należy unikać
nagłego zatrzymywania się lub
ruszania. Nigdy nie należy jeździć w
poprzek pochyłości. Zawsze należy
poruszać się z góry na dół i z dołu pod
górę.
Nie wolno prowadzić maszyny z
oryginalnym wyposażeniem
dodatkowym w...

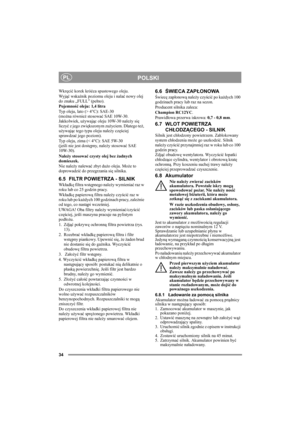

34
POLSKIPL
Wkręcić korek króćca spustowego oleju.
Wy jąć wskaźnik poziomu oleju i nalać nowy olej
do znaku „FULL” (pełno).
Pojemność oleju: 1,4 litra
Typ oleju, lato (> 4°C): SAE-30
(można również stosować SAE 10W-30.
Jakkolwiek, używając oleju 10W-30 należy się
liczyć z jego zwiększonym zużyciem. Dlatego też,
używając tego typu oleju należy częściej
sprawdzać jego poziom).
Typ oleju, zima (< 4°C): SAE 5W-30
(jeśli nie jest dostępny, należy stosować SAE
10W-30).
Należy stosować czysty olej bez...

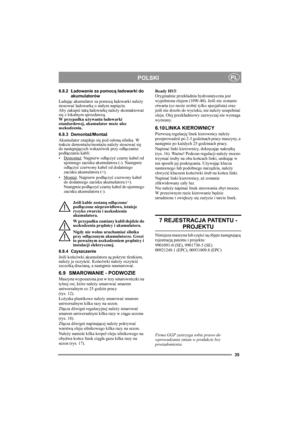

35
POLSKIPL
6.8.2Ładowanie za pomocą ładowarki do
akumulatorów
Ładując akumulator za pomocą ładowarki należy
stosować ładowarkę o stałym napięciu.
Aby zakupić taką ładowarkę należy skontaktować
się z lokalnym sprzedawcą.
W przypadku używania ładowarki
standardowej, akumulator może ulec
uszkodzeniu.
6.8.3 Demontaż/Montaż
Akumulator znajduje się pod osłoną silnika. W
trakcie demontażu/montażu należy stosować się
do następujących wskazówek przy odłączaniu/
podłączaniu kabli:
•Demontaż
. Najpierw...

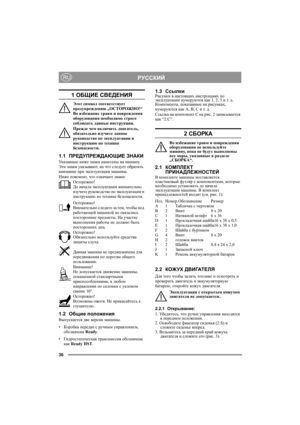

36
РУССКИЙRU
1 ОБЩИЕ СВЕДЕНИЯ
Этот символ соответствует
предупреждению „ОСТОРОЖНО!“
Во избежание травм и повреждения
оборудования необходимо строго
соблюдать данные инструкции.
Прежде чем включить двигатель,
обязательно изучите данное
руководство по эксплуатации и
инструкцию по технике
безопасности.
1.1ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ
Указанные ниже знаки нанесены на машину.
Эти знаки указывают, на что следует обратить
внимание при эксплуатации машины.
Ниже пояснено, что означают знаки:
Осторожно!
До...

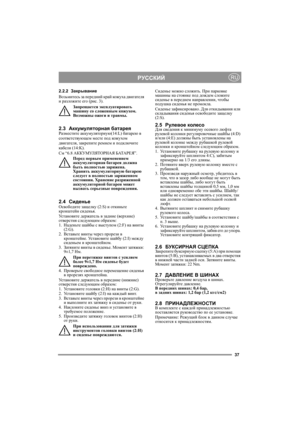

37
РУССКИЙRU
2.2.2Закрывание
Возьмитесь за передний край кожуха двигателя
и разложите его (рис. 3).
Запрещается эксплуатировать
машину со сложенным кожухом.
Возможны ожоги и травмы.
2.3Аккумуляторная батареяРазместите аккумуляторную(14:L) батарею в
соответствующем месте под кожухом
двигателя, закрепите ремнем и подключите
кабели (14:K).
Cм “6.8 АККУМУЛЯТОРНАЯ БАТАРЕЯ”.
Перед первым применением
аккумуляторная батарея должна
быть полностью заряжена.
Хранить аккумуляторную батарею
следует в...

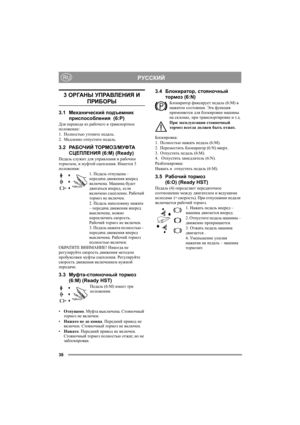

38
РУССКИЙRU
3 ОРГАНЫ УПРАВЛЕНИЯ И
ПРИБОРЫ
3.1Механический подъемник
приспособления  (6:P)
Для перевода из рабочего в транспортное
положение:
1.Полностью утопите педаль.
2.Медленно отпустите педаль.
3.2РА Б О Ч И Й ТОРМОЗ/МУФТА
СЦЕПЛЕНИЯ (6:M) (Ready)
Педаль служит для управления и рабочим
тормозом, и муфтой сцепления. Имеется 3
положения:
1. Педаль отпущена –
передача движения вперед
включена. Машина будет
двигаться вперед, если
включено сцепление. Рабочий
тормоз не включен.
2. Педаль...

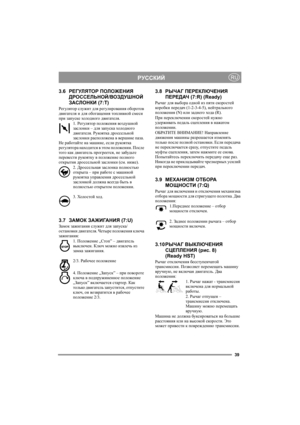

39
РУССКИЙRU
3.6РЕГУЛЯТОР ПОЛОЖЕНИЯ
ДРОССЕЛЬНОЙ/ВОЗДУШНОЙ
ЗАСЛОНКИ (7:T)
Регулятор служит для регулирования оборотов
двигателя и для обогащения топливной смеси
при запуске холодного двигателя.
1. Регулятор положения воздушной
заслонки – для запуска холодного
двигателя. Рукоятка дроссельной
заслонки расположена в вершине паза.
Не работайте на машине, если рукоятка
регулятора находится в этом положении. После
того как двигатель прогреется, не забудьте
перевести рукоятку в положение полного...

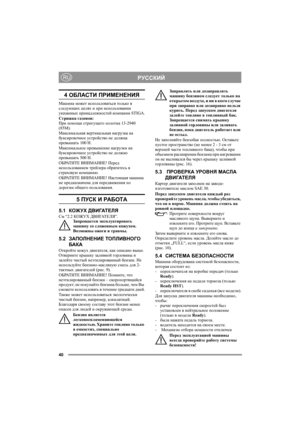

40
РУССКИЙRU
4 ОБЛАСТИ ПРИМЕНЕНИЯ
Машина может использоваться только в
следующих целях и при использовании
указанных принадлежностей компании STIGA.
Стрижка газонов:
При помощи стригущего полотна 13-2940
(85M).
Максимальная вертикальная нагрузка на
буксировочное устройство не должна
превышать 100 Н.
Максимальное превышение нагрузки на
буксировочное устройство не должно
превышать 500 Н.
ОБРАТИТЕ ВНИМАНИЕ! Перед
использованием трейлера обратитесь в
страховую ком панию.
ОБРАТИТЕ ВНИМАНИЕ!...
