Stiga TITAN TITAN 740 DC TITAN 740 DCR Instructions Manual

91
ENGLISHEN
Original instructions for use
6.13 AIR FILTER, ENGINE (5:H)The engine must never be run when the
air filter is damaged or without an air
filter. Risk of seri ous engine damage.
The air filter consists of two filters as follows:
6:H2Pre-filter
6:H3Inner air filter
NOTE! Clean/replace the filters more often than
stated in the maintenance schedule if the machine
operates in dusty conditions.
Clean/replace the air filters as follows.
1. Open the filter housing by releasing the two  clamps...

92
ENGLISHEN
Original instructions for use
6.16 FUSES
The current strengths given in this sec-
tion are the maximum values of the fuse
that may be installe d. If a higher cur-
rent fuse is installed there is a risk of
fire damage to the machine.
The machine has three fuse boxes.
Two fuse boxes (15:A and 15:B) are located in ac-
cordance with fig. 15. These contain the fuses ac-
cording to the table below. Depending on the
comfiguration of the machine some of the loca-
tions may be empty.
In the event...

93
FRANÇAISFR
Traduction de la notice originale
1 GÉNÉRALITÉS
Ce symbole signale un DANGER. Ris-
que de blessure ou de dégâts matériels
en cas de non-respect des instructions.
Avant de démarrer la machine, lire at-
tentivement les instructions ainsi que
les consignes contenues dans le fascicule
« RÈGLES DE SÉCURITÉ « ci-joint.
La présence de corps étrangers ou
d’agents contaminants dans le fluide
hydraulique ou le circuit de carburant
peut gravement endo mmager le circuit.
1.1 SYMBOLESLes symboles...

94
FRANÇAISFR
Traduction de la notice originale
2.2 CIRCUIT HYDRAULIQUE –
RÉCAPITULATIF
Le tableau ci-dessous mentionne les sorties hy-
drauliques et leurs commandes.
2.2.1 Huile hydraulique
Huile recommandée: SAE 10W-30.
En hiver, une huile ISO  VG 46 peut être utilisée.
Cette huile peut également remplacer l’huile SAE
10W-30 lorsque la répons e hydraulique est lente.
2.3 ACCESSOIRESPour les accessoires, contacter un revendeur agréé
et lire les instructions  fournies pour chaque élé-
ment.
3...

95
FRANÇAISFR
Traduction de la notice originale
3.3.3 Triangle
Un triangle est disponible dans la cabine. En cas
d’urgence, il doit être posé sur la voie publique
conformément aux lois et réglementations en vi-
gueur.
Vérifier que le triangle est toujours à
bord.
3.4 COMMANDESLes descriptions de commandes sont regroupées
en fonction de leur emplacement sur la machine. Commandes – siège
Voir 3.4.1
Commandes – plafond
Voir 3.4.2
Commandes – volant et pédales
Voir 3.4.3
Commandes – tableau de bord
Voir...

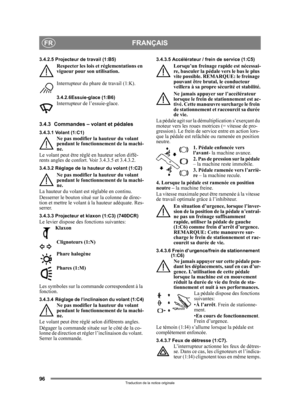

96
FRANÇAISFR
Traduction de la notice originale
3.4.2.5 Projecteur de travail (1:B5)
Respecter les lois et réglementations en
vigueur pour son utilisation.
Interrupteur du phare de travail (1:K).
3.4.2.6Essuie-glace (1:B6)Interrupteur de l’essuie-glace.
3.4.3 Commandes – volant et pédales
3.4.3.1 Volant (1:C1)Ne pas modifier la hauteur du volant
pendant le fonctionnement de la machi-
ne.
Le volant peut être réglé en hauteur selon diffé-
rents angles de confort.  Voir 3.4.3.5 et 3.4.3.2.
3.4.3.2...

97
FRANÇAISFR
Traduction de la notice originale
3.4.3.8 Inhibiteur, frein de stationnement (1:C8)Ne jamais appuyer sur l’accélérateur
(1:C5) lorsque le frein de stationnement
est activé. Cette manœuvre surcharge le
frein de stationnement et raccourcit sa
durée de vie.
Linhibiteur bloque la pédale (1:C6) en po-
sition enfoncée. Cette fonction permet de
circuler sur des terrains en pente, de trans-
porter la machine, etc. lorsque le moteur
est à l’arrêt.
Verrouillage:
1. Enfoncer complètement la...

98
FRANÇAISFR
Traduction de la notice originale
3.4.4.6 Interrupteur (1:Ss)L’interrupteur permet de régler aisément
la hauteur de coupe du plateau à réglage
électrique.
L’interrupteur commande le contact (1:S)
à polarité de commutation.
3.4.4.7 Interrupteur d’arrêt (1:PTOs)Levier permettant de commander le fonctionne-
ment et l’arrêt de l’ac cessoire monté à l’avant.
Deux positions sont possibles:
1. Appuyer sur la partie avant du disjonc-
teur – la prise de fo rce s’engage. Le sym-
bole s’allume....

99
FRANÇAISFR
Traduction de la notice originale
3.4.5.6 3. Prise électrique pour la remorque (1:V)Prise à sept broches pour remorque.
3.4.5.7 Bouchon du réservoir de carburant (3:A)Le bouchon du réservoir de diesel se trouve à l’ar-
rière de la cabine.
3.4.5.8 Levier d’embrayage (5:F)Levier permettant de débr ayer la transmission va-
riable. Permet de déplacer la machine.
Le levier d’embrayage ne doit jamais se
trouver entre les positions extérieure et
intérieure pour éviter de surchauffer le
moteur...

100
FRANÇAISFR
Traduction de la notice originale
Le témoin et le buzzer émettent un signal lorsque
la température moteur  dépasse un niveau dange-
reux.
Le témoin doit s’éteindre et le buzzer ne doit pas
retentir lorsque le moteur  tourne. Lorsque le té-
moin s’allume ou que le  buzzer retentit en cours
d’utilisation, procéder comme suit:
• Mettre l’accélérateur sur ralenti. Ne  pas couper
le moteur.
• Éliminer les feuilles, l’herbe et tout autre objet  présent à l’extérieur du radiateur. Voir 5.12....
