Panasonic Color CCTV Cameras Wz Cw380 Wv Cw384 Operating Instructions

111
Instrucciones importantes de seguridad  ..................................................................................................................................... 112
Limitación de responsabilidades  ................................................................................................................................................ 113
Renuncia de la garantía...

112
Instrucciones importantes de seguridad
1) Lea este manual de instrucciones.
2) Guarde este manual de instrucciones.
3) Observe todas las advertencias.
4) Siga todas las instrucciones.
5) Límpielo sólo con un paño seco.
6) No bloquee ninguna de las aberturas de ventilación. Instálelo de acuerdo con las instrucciones del fabricante.
7) No lo instale cerca de fuentes de calor como puedan ser radiadores, calefactores, estufas u otros aparatos (incluyendo
amplificadores) que produzcan calor.
8) No elimine...

113
Limitación de responsabilidades
ESTA PUBLICACIÓN SE SUMINISTRA TAL Y COMO
ESTÁ, SIN NINGÚN TIPO DE GARANTÍA, YA SEA
EXPRESA O IMPLÍCITA, INCLUYENDO, PERO SIN LIMI-
TARSE POR ELLO, LAS GARANTÍAS IMPLÍCITAS DE
COMERCIALIZACIÓN, APTITUD PARA CUALQUIER APLI-
CACIÓN EN PARTICULAR, Y SIN INFRINGIR LOS
DERECHOS DE TERCERAS PERSONAS.ES POSIBLE QUE ESTA PUBLICACIÓN CONTENGA
IMPRECISIONES TÉCNICAS O ERRORES TIPOGRÁFICOS.
SUJETA A LA ADICIÓN DE CAMBIOS DE ESTA INFOR-
MACIÓN, EN CUALQUIER MOMENTO, POR MOTIVOS...

114
Prefacio
Las cámaras Panasonic WV-CW384 y WV-CW380 presentan alta calidad de imagen gracias a la utilización de CCD del tipo
de 1/3 pulgadas Súper Dinámico y a los circuitos LSI de proceso de señales digitales. Estas cámaras están diseñadas para
ser instaladas en la pared o en el techo, empleando la ménsula de montaje de la cámara suministrada.
Características
Presentación de SUPER-D3 (función súper dinámica)
Con la a integración de SUPER-D3 en el CCD y el circuito de proceso de señales se ha logrado...

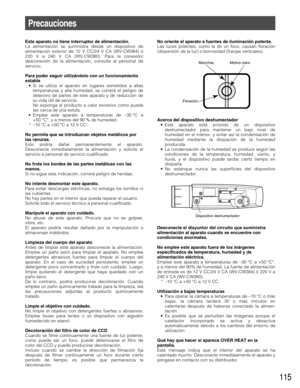

115
Este aparato no tiene interruptor de alimentación.
La alimentación se suministra desde un dispositivo de
alimentación exterior de 12 V CC/24 V CA (WV-CW384) ó
220 V a 240 V CA (WV-CW380). Para la conexión/
desconexión de la alimentación, consulte al personal de
servicio.
Para poder seguir utilizándolo con un funcionamiento
estable
• Si se utiliza el aparato en lugares sometidos a altas
temperaturas y alta humedad, se correrá el peligro de
deterioro de partes de este aparato y de reducción de
su vida...

116

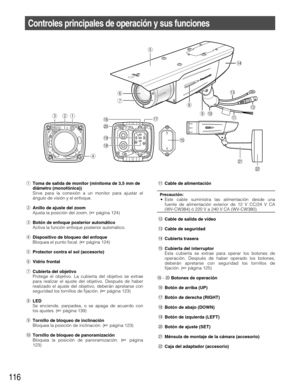

qToma de salida de monitor (minitoma de 3,5 mm de
diámetro (monofónica))
Sirve para la conexión a un monitor para ajustar el
ángulo de visión y el enfoque.
wAnillo de ajuste del zoom
Ajusta la posición del zoom. (página 124)
eBotón de enfoque posterior automático
Activa la función enfoque posterior automático.
rDispositivo de bloqueo del enfoque
Bloquea el punto focal. (página 124)
tProtector contra el sol (accesorio)
yVidrio frontal
uCubierta del objetivo
Protege el objetivo. La cubierta del...

117
Lugar de instalación
Póngase en contacto con su abastecedor para que le
ayude si usted no está seguro de un lugar apropiado para
su entorno en particular.
Asegúrese de que el lugar de instalación sea sufi-
cientemente fuerte como para sostener el aparato, como
pueda ser un techo de hormigón. Cuando el área de
instalación no sea suficientemente resistente, refuércela.
No efectúe la instalación de este aparato en los lugares
siguientes.
• Lugares en los que se empleen productos químicos
como en las...

118
Preparativos
La cámara puede montarse de cualquiera de las formas siguientes.
• Para montar la cámara directamente en la pared
• Para montar la cámara en la pared empleando una caja de adaptador
Nota:• Los tornillos que fijan la ménsula de montaje de la cámara a la pared no
están incluidos. Prepare los tornillos de acuerdo con el material,
estructura, resistencia y otros factores del lugar de montaje y del peso
total de los objetos que deban montarse.
Importante:• Prepare los tornillos de montaje de...

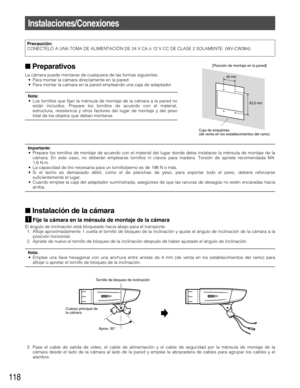

119

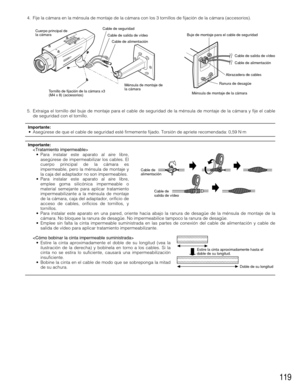

4. Fije la cámara en la ménsula de montaje de la cámara con los 3 tornillos de fijación de la cámara (accesorios).
5. Extraiga el tornillo del buje de montaje para el cable de seguridad de la ménsula de montaje de la cámara y fije el cable
de seguridad con el tornillo.
Importante:• Asegúrese de que el cable de seguridad esté firmemente fijado. Torsión de apriete recomendada: 0,59 N·m
Importante:
• Para instalar este aparato al aire libre,
asegúrese de impermeabilizar los cables. El
cuerpo principal...

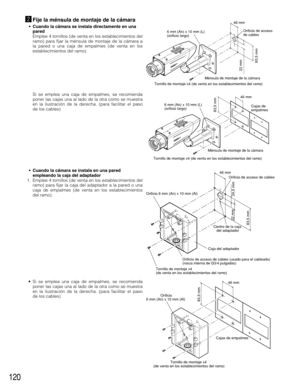

120
xFije la ménsula de montaje de la cámara
• Cuando la cámara se instala directamente en una
pared
Emplee 4 tornillos (de venta en los establecimientos del
ramo) para fijar la ménsula de montaje de la cámara a
la pared o una caja de empalmes (de venta en los
establecimientos del ramo).
Tornillo de montaje x4 (de venta en los establecimientos del ramo)Ménsula de montaje de la cámara
22 mm
46 mm
83,5 mm
Orificio de acceso
de cables 6 mm (An) x 10 mm (L)
(orificio largo)
Si se emplea una caja de...
