Panasonic Ey7541 Operating Instructions Manual

- 11  -

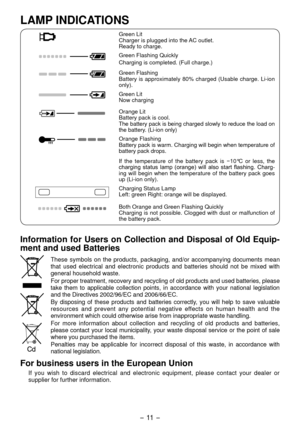

LAMP INDICATIONS
Green Lit
Charger is plugged into the AC outlet.
Ready to charge.
Green Flashing Quickly
Charging is completed. (Full charge.)
Green Flashing
Battery is approximately 80% charged (Usable charge. Li-ion
only).
Green Lit
Now charging
Orange Lit
Battery pack is cool.
The battery pack is being charged slowly to reduce the load on
the battery. (Li-ion only)
Orange Flashing
Battery pack is warm. Charging will begin when temperature of
battery pack drops.
If the temperature of the...

- 1 -

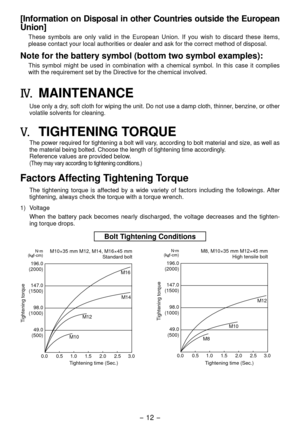

[Information on Disposal in other Countries outside the European
Union]
These symbols are only valid in the European Union. If you wish to discard these items,
please contact your local authorities or dealer and ask for the correct \
method of disposal.
Note for the battery symbol (bottom two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it complies
with the requirement set by the Directive for the chemical involved.
IV. MAINTENANCE
Use...

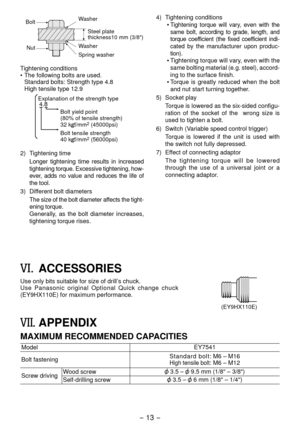

- 13 -
BoltNut Washer
Steel plate
thickness10 mm (3/8")
Washer
Spring washer
Tightening conditions
• The following bolts are used.
  Standard bolts: Strength type 4.8
  High tensile type 1.9
4.8 Explanation of the strength type Bolt yield point
(80% of tensile strength)
3 kgf/mm
 (45000psi)
Bolt tensile strength
40 kgf/mm
 (56000psi)
)  Tightening time Longer tightening time results in increased
tightening torque. Excessive tightening, how -
ever, adds no value and...

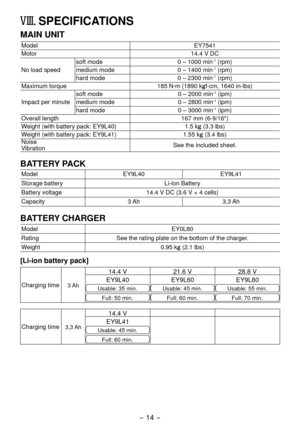

- 14 -
VIII. SPECIFICATIONS
MAIN UNIT
ModelEY7541
Motor 14.4 V DC
No load speed soft mode
0 – 1000 min
-1 (rpm)
medium mode 0 – 1400 min-1 (rpm)
hard mode 0 – 300 min-1 (rpm)
Maximum torque 185 N·m (1890 kgf-cm, 1640 in-lbs)
Impact per minute soft mode
0 – 000 min
-1 (ipm)
medium mode 0 – 800 min-1 (ipm)
hard mode 0 – 3000 min-1 (ipm)
Overall length 167 mm (6-9/16")
Weight (with battery pack: EY9L40) 1.5 kg (3.3 lbs)
Weight (with battery pack: EY9L41) 1.55 kg (3.4 lbs)
Noise...

- 15 -

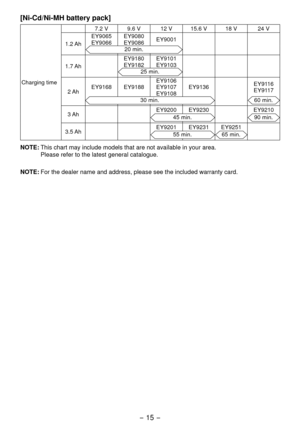

[Ni-Cd/Ni-MH battery pack]
Charging time7. V 9.6 V 1 V 15.6 V 18 V 4 V
1. Ah EY9065
EY9066
EY9080
EY9086
EY9001
0 min.
1.7 Ah EY9180
EY918
EY9101
EY91035 min.
 Ah
EY9168 EY9188 EY9106
EY9107
EY9108EY9136
EY9116
EY9117
30 min.60 min.
3 Ah EY900 EY930
EY91045 min.90 min.
3.5 AhEY901 EY931 EY95155 min.65 min.
NOTE:
This chart may include models that are not available in your area.
  Please refer to the latest general catalogue....

- 16 -

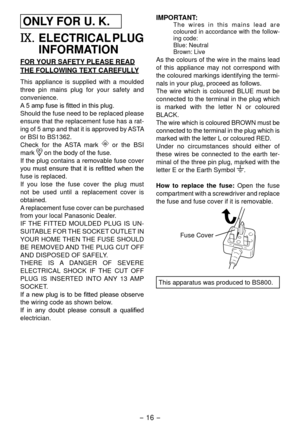

ONLY FOR U. K.
IX.  ELECTRICAL PLUG
INFORMATION
FOR YOUR SAFETY PLEASE READ
THE FOLLOWING TEXT CAREFULLY
This appliance is supplied with a moulded
three pin mains plug for your safety and
convenience.
A	5	amp	fuse	is	fitted	in	this	plug.
Should the fuse need to be replaced please
ensure that the replacement fuse has a rat-
ing of 5 amp and that it is approved by ASTA
or BSI to BS136.
Check for the ASTA mark
 or the BSI
mark
 on the body of the fuse.
If the plug contains a removable...

- 17 -

- 18 -

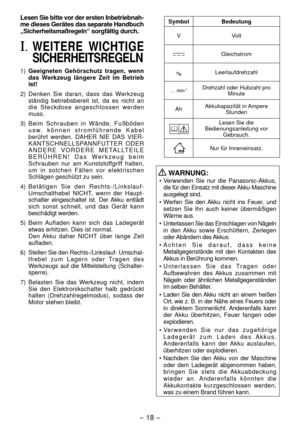

Lesen Sie bitte vor der ersten Inbetriebnah-
me dieses Gerätes das separate Handbuch
„Sicherheitsmaßregeln“ sorgfältig durch.
I. WEITERE WICHTIGE
SICHERHEITSREGELN
1)  Geeigneten Gehörschutz tragen, wenn
das Werkzeug längere Zeit im Betrieb
ist!
)  Denken Sie daran, dass das Wer kzeug
ständig betriebsbereit ist, da es nicht an
die Steckdose angeschlossen werden
muss.
3)  Beim Schrauben in Wände, Fußböden
usw. können stromführende Kabel
berührt werden. DAHER NIE DAS VIER -...

- 19 -

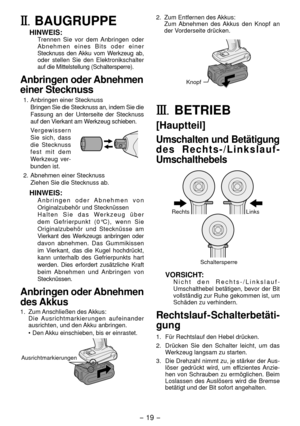

II.	BAUGRUPPE
HINWEIS:Trennen Sie vor dem Anbringen oder
Abnehmen eines Bits oder einer
Stecknuss den Akku vom Werkzeug ab,
oder stellen Sie den Elektronikschalter
auf die Mittelstellung (Schaltersperre).
Anbringen oder Abnehmen
einer Stecknuss
1.  Anbringen einer Stecknuss
 Bringen Sie die Stecknuss an, indem Sie die
Fassung an der Unterseite der Stecknuss
auf den Vierkant am Werkzeug schieben.
 Vergewissern
Sie sich, dass
die Stecknuss
fest mit dem
Werkzeug ver-
bunden ist.
....

- 0 -

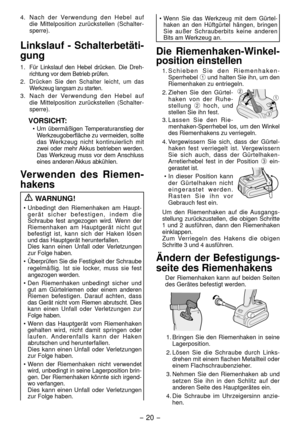

4. Nach der Verwendung den Hebel auf
die Mittel position zurückstellen (Schalter -
sperre).
Linkslauf - Schalterbetäti-
gung
1. Für Linkslauf den Hebel drücken. Die Dreh -
richtung vor dem Betrieb prüfen.
. Drücken Sie den Schalter leicht, um das
Werkzeug langsam zu starten.
3.  Nach der Verwendung den Hebel auf
die Mittel position zurückstellen (Schalter -
sperre).
VORSICHT:
•  Um übermäßigen Temperaturanstieg der
Werkzeugoberfläche zu vermeiden, sollte
das Werkzeug nicht...
