Panasonic Ey7541 Operating Instructions Manual

- 1 -
Der Riemenhaken kann nur in seiner Lager-
position vom Hauptgerät abgenommen
werden.

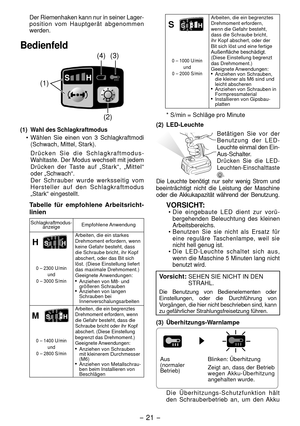

Bedienfeld
(1)
()
(4) (3)
(1)  Wahl des Schlagkraftmodus

Wählen Sie einen von 3 Schlagkraftmodi
(Schwach, Mittel, Stark).
  Drücken Sie die Schlagkraftmodus-
Wahltaste. Der Modus wechselt mit jedem
Drücken der Taste auf „Stark“, „Mittel“
oder „Schwach“.
Der Schrauber wurde werksseitig vom
Hersteller auf den Schlagkraftmodus
„Stark“ eingestellt.
Tabelle für empfohlene Arbeitsricht -
linien...

-  -

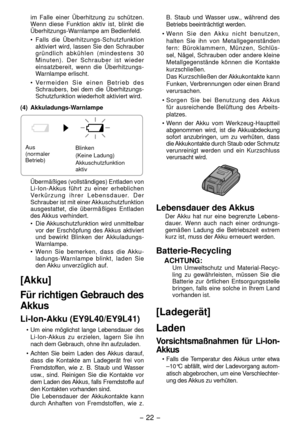

im  Falle  einer  Überhitzung  zu  schützen.
Wenn  diese  Funktion  aktiv  ist,  blinkt  die
Überhitzungs-Warnlampe am Bedienfeld.
•  Falls  die  Überhitzungs-Schutzfun ktion
aktiviert  wird,  lassen  Sie  den  Schrauber
g

r ü n dl i c h   a b k ü h l e n   ( m i nd e s t e n s   3 0
M i n u t e n ) .   D e r   S c h r a u b e r   i s t   w i e d e r
einsatzbereit,  wenn  die  Überhitzungs-
Warnlampe erlischt.
•

  Ve r m e i d e n   S i e   e i n e n   B e t r i e b   d e s...

- 3 -

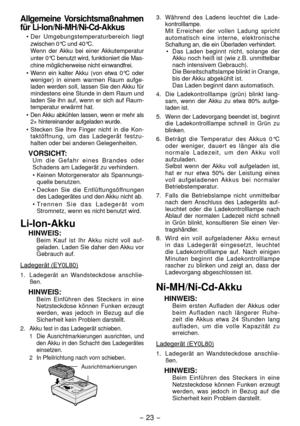

Allgemeine Vorsichtsmaßnahmen
für Li-Ion/Ni-MH/Ni-Cd-Akkus
• Der Umgebungstemperaturbereich liegt
zwischen 0°C und 40°C.
  Wenn der Akku bei einer Akkutemperatur
unter 0°C benutzt wird, funktioniert die Mas -
chine möglicherweise nicht einwandfrei.
•  Wenn ein kalter Akku (von etwa 0°C oder
weniger) in einem warmen Raum aufge -
laden werden soll, lassen Sie den Akku für
min destens eine Stunde in dem Raum und
laden Sie ihn auf, wenn er sich auf Raum -
temperatur erwärmt hat.
•
Den...

- 4 -

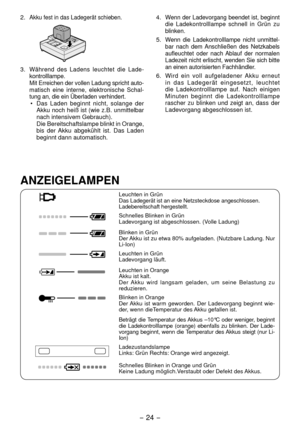

. Akku fest in das Ladegerät schieben.
3. Während des Ladens leuchtet die Lade-
kontrolllampe.
  Mit Erreichen der vollen Ladung spricht auto -
matisch eine interne, elektronische Schal -
tung an, die ein Überladen verhindert.
•  Das Laden beginnt nicht, solange der
Akku noch heiß ist (wie z.B. unmittelbar
nach intensivem Gebrauch).
  Die Bereitschaftslampe blinkt in Orange,
bis der Akku abgekühlt ist. Das Laden
beginnt dann automatisch. 4.
Wenn der Ladevorgang beendet ist, beginnt...

- 5 -

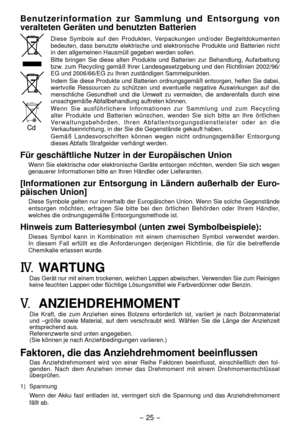

Benutzerinformation  zur  Sammlung  und  Entsorgung  von
veralteten Geräten und benutzten Batterien
Diese  Symbole  auf  den  Produkten,  Verpackungen  und/oder  Begleitdokumenten
bedeuten,  dass  benutzte  elektrische  und  elektronische  Produkte  und  Batterien  nicht
in den allgemeinen Hausmüll gegeben werden sollen.
Bitte

bringen  Sie  diese  alten  Produkte  und  Batterien  zur  Behandlung,  Aufarbeitung
bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien...

- 6 -

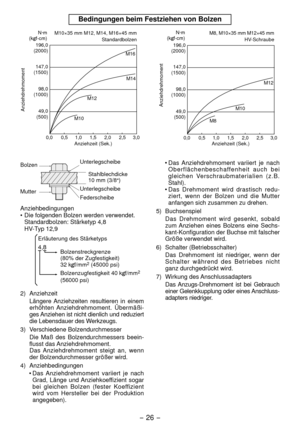

Bedingungen beim Festziehen von Bolzen
Anziehdrehmoment
Anziehzeit (Sek.)
M12M14
M16
M10
0,00 ,5 1,0 1,5 2,0 2,5 3,0
196,0(2000)
147,0
(1500)
98,0
(1000)
49,0
(500) N·m
(kgf-cm) M10×35 mm M1, M14, M16×45 mm
Standardbolzen

0,00,5 1,0 1,5 2,0 2,5 3,0
M12
M10
M8
196,0(2000)
147,0
(1500)
98,0
(1000)
49,0
(500)
Anziehdrehmoment
Anziehzeit (Sek.)
M8, M10×35 mm M1
×45  mm
HV-Schraube
N·m
(kgf-cm)
Bolzen
Mutter Unterlegscheibe
Stahlblechdicke
10 mm (3/8 ")
Unterlegscheibe...

- 7 -

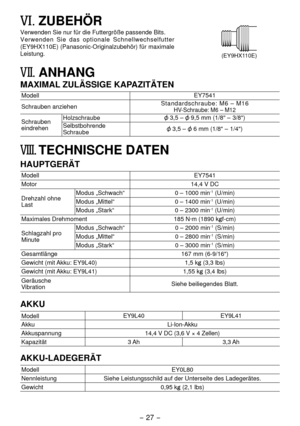

VI. ZUBEHÖR
Verwenden Sie nur für die Futtergröße passende Bits.
(EY9HX110E)
Verwenden Sie das optionale Schnellwechselfutter
(EY9HX110E) (Panasonic-Originalzubehör) für maximale
Leistung.
VII.	ANHANG
MAXIMAL ZULÄSSIGE KAPAZITÄTEN
Modell EY7541
Schrauben anziehen Standardschraube: M6 – M16
HV-Schraube: M6 – M1

Schrauben
eindrehenHolzschraube 3,5 –  9,5 mm (1/8" – 3/8")
Selbstbohrende
Schraube
 3,5 –  6 mm (1/8" – 1/4")
VIII. TECHNISCHE DATEN
HAUPTGERÄT
Modell...

- 8 -

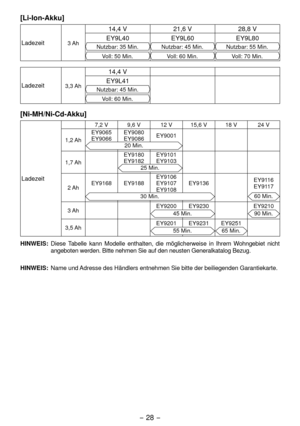

[Li-Ion-Akku]
Ladezeit3 Ah
14,4 V
1,6 V8,8 V
EY9L40 EY9L60EY9L80
Nutzbar: 35 Min.Nutzbar: 45 Min.Nutzbar: 55 Min.
Voll: 50 Min.Voll: 60 Min.Voll: 70 Min.
Ladezeit3,3 Ah
14,4 V
EY9L41
Nutzbar: 45 Min.
Voll: 60 Min.
[Ni-MH/Ni-Cd-Akku]
Ladezeit
7, V 9,6 V 1 V 15,6 V 18 V 4 V
1, Ah EY9065
EY9066
EY9080
EY9086
EY9001
0 Min.
1,7 Ah EY9180
EY918
EY9101
EY91035 Min.
 Ah
EY9168 EY9188 EY9106
EY9107
EY9108EY9136
EY9116
EY9117
30 Min.60 Min.
3 Ah...

- 9 -

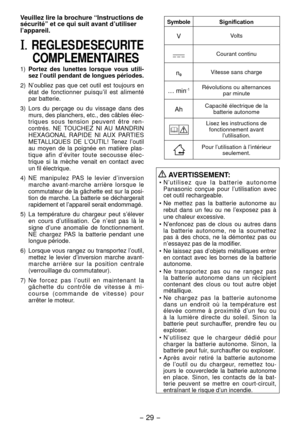

Veuillez lire la brochure “Instructions de
sécurité” et ce qui suit avant d’utiliser
l’appareil.
I. REGLES DE SECURITE COMPLEMENTAIRES
1)  Portez des lunettes lorsque vous utili -
sez l’outil pendant de longues périodes.
)  N’oubliez pas que cet outil est toujours en
état de fonctionner puisqu’il est alimenté
par batterie.
3)  Lors du perçage ou du vissage dans des
murs, des planchers, etc., des câbles élec -
triques sous tension peuvent être ren -
contrés. NE TOUCHEZ NI AU MANDRIN...

- 30 -

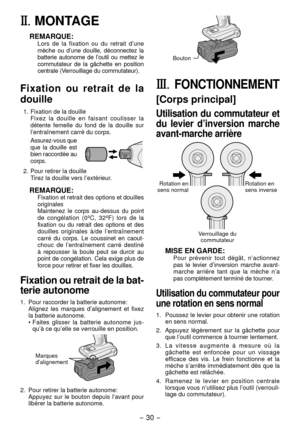

II.	MONTAGE
REMARQUE:Lors de la fixation ou du retrait d’une
mèche ou d’une douille, déconnectez la
batterie autonome de l’outil ou mettez le
commutateur de la gâchette en position
centrale (Verrouillage du commutateur).
Fixation ou retrait de la
douille
1.  Fixation de la douille
 Fixez la douille en faisant coulisser la
détente femelle du fond de la douille sur
l’entraînement carré du corps.
 Assurez-vous que
que la douille est
bien raccordée au
corps.
.  Pour retirer la douille...
