Panasonic Ey7541 Operating Instructions Manual

- 41 -

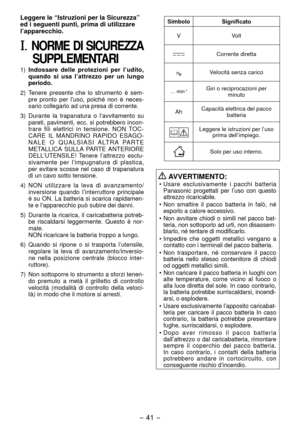

Leggere le “Istruzioni per la Sicurezza”
ed i seguenti punti, prima di utilizzare
l’apparecchio.
I. NORME DI SICUREZZA SUPPLEMENTARI
1)  Indossare delle protezioni per l’udito,
quando si usa l’attrezzo per un lungo
periodo.
)  Tenere presente che lo strumento è sem-
pre pronto per l’uso, poiché non è neces-
sario collegarlo ad una presa di corrente.
3)  Durante la trapanatura o l’avvitamento su
pareti, pavimenti, ecc. si potrebbero incon -
trare fili elettrici in tensione. NON TOC -...

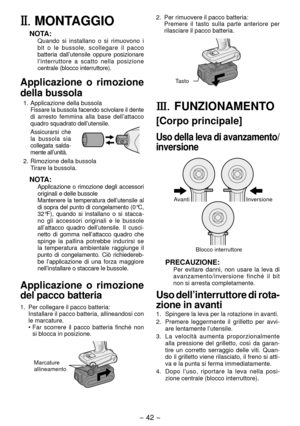

- 4 -
II.	MONTAGGIO
NOTA:Quando si installano o si rimuovono i
bit o le bussole, scollegare il pacco
batteria dall’utensile oppure posizionare
l’interruttore a scatto nella posizione
centrale (blocco interruttore).
Applicazione o rimozione
della bussola
1.  Applicazione della bussola
  Fissare la bussola facendo scivolare il dente
di arresto femmina alla base dell ’attacco
quadro squadrato dell’utensile.
 Assicurarsi che
la bussola sia
collegata salda -
mente all’unità.
.  Rimozione...

- 43 -

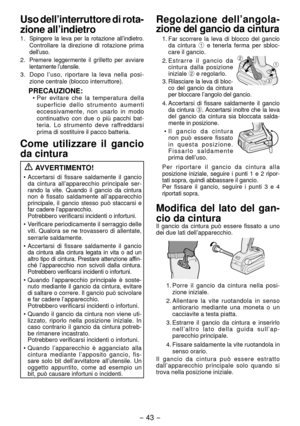

Uso dell’interruttore di rota-
zione all’indietro
1. Spingere la leva per la rotazione all’indi etro.
Controllare la direzione di rotazione prima
dell’uso.
. Premere leggermente il grilletto per avviare
lentamente l’utensile.
3.  Dopo l’uso, riportare la leva nella posi -
zione centrale (blocco interruttore).
PRECAUZIONE:•  Per evitare che la temperatura della
superficie dello strumento aumenti
eccessivamente, non usarlo in modo
continuativo con due o più pacchi bat-
teria. Lo...

- 44 -

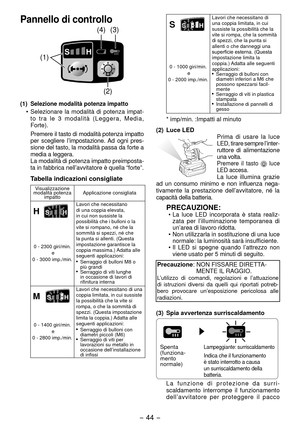

Pannello di controllo
(1)
()
(4) (3)
(1)  Selezione modalità potenza impatto

Selezionare la modalità di potenza impat-
to tra le 3 modalità (Leggera, Media,
Forte).
Premere il tasto di modalità potenza impatto
per scegliere l’impostazione. Ad ogni pres -
sione del tasto, la modalità passa da forte a
media a leggera.
La modalità di potenza impatto preimposta -
ta in fabbrica nell’avvitatore è quella “forte”.
Tabella indicazioni consigliate
Visualizzazione
modalità potenza  impatto...

- 45 -

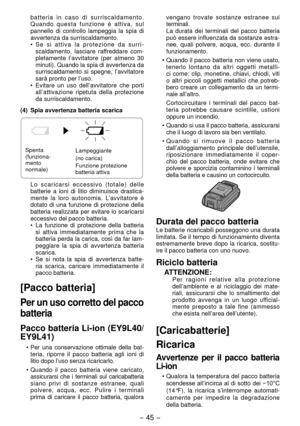

b a t t e r i a   i n   c a s o   d i   s u r r i s c a l d a m e n t o .
Quando  questa  funzione  è  attiva,  sul
pannello  di  controllo  lampeggia  la  spia  di
avvertenza da surriscaldamento.
•
  S e   s i   a t t i v a   l a   p r o t e z i o n e   d a   s u r r i -
scaldamento,  lasciare  raffreddare  com-
pletamente  l’avvitatore  (per  almeno  30
minuti). Quando la spia di avvertenza da
surriscaldamento  si  spegne,  l’avvitatore
sarà pronto per l’uso.
•

  Evitare  un  uso...

- 46 -

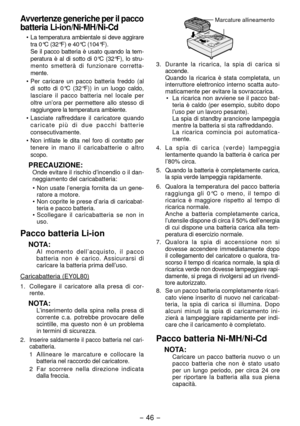

Avvertenze generiche per il pacco
batteria Li-ion/Ni-MH/Ni-Cd
• La temperatura ambientale si deve aggirare
tra 0°C (3 °F) e 40°C (104°F).
  Se il pacco batteria è usato quando la tem
-
peratura è al di sotto di 0°C (3 °F), lo stru-
mento smetterà di funzionare corretta -
mente.
•  Per caricare un pacco batteria freddo (al
di sotto di 0°C (3 °F)) in un luogo caldo,
lasciare il pacco batteria nel locale per
oltre un’ora per permettere allo stesso di
raggiungere la temp eratura...

- 47 -

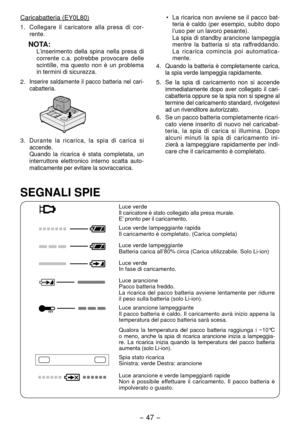

Caricabatteria (EY0L80)
1. Collegare il caricatore alla presa di cor -
rente.
NOTA:L’inserimento della spina nella presa di
corrente c.a. potrebbe provocare delle
scintille, ma questo non è un problema
in termini di sicurezza.
.
Inserire saldamente il pacco batteria nel cari -
cabatteria.
3. Durante la ricarica, la spia di carica si
accende.
  Quando la ricarica è stata completata, un
interruttore elettronico interno scatta auto -
maticamente per evitare la sovraccarica
. •
La...

- 48 -

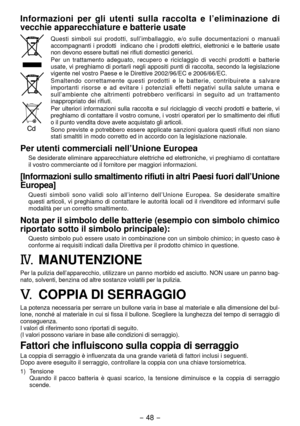

Informazioni  per  gli  utenti  sulla  raccolta  e  l’eliminazione  di
vecchie apparecchiature e batterie usate
Questi  simboli  sui  prodotti,  sull’imballaggio,  e/o  sulle  documentazioni  o  manuali
accompagnanti  i  prodotti    indicano  che  i  prodotti  elettrici,  elettronici  e  le  batterie  usate
non devono essere buttati nei rifiuti domestici generici.
Per  un  trattamento  adeguato,  recupero  e  riciclaggio  di  vecchi  prodotti  e  batterie
usate, vi preghiamo di portarli negli...

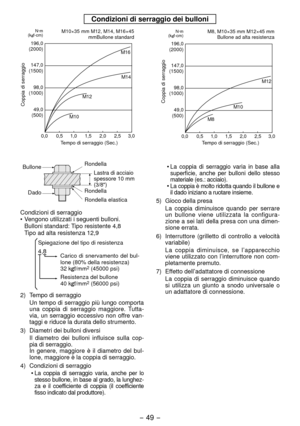

- 49 -
Condizioni di serraggio dei bulloni
M12M14
M16
M10
0,00 ,5 1,0 1,5 2,0 2,5 3,0
196,0(2000)
147,0
(1500)
98,0
(1000)
49,0
(500)
Tempo di serraggio (Sec.)M10×35 mm M1, M14, M16×45
mmBullone standard
Coppia di serraggio
N·m
(kgf-cm)

0,00 ,5 1,0 1,5 2,0 2,5 3,0
M12
M10
M8
196,0(2000)
147,0
(1500)
98,0
(1000)
49,0
(500)
Tempo di serraggio (Sec.)M8, M10×35 mm M1×45 mm
Bullone ad alta resistenza
Coppia di serraggio
N·m
(kgf-cm)
Bullone
Dado Rondella
Lastra di acciaio
spessore 10 mm...

- 50 -

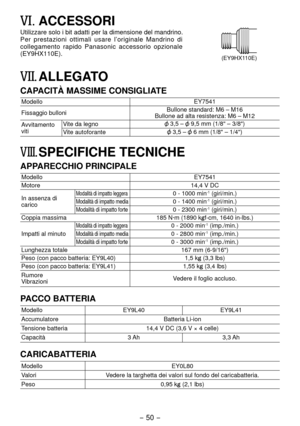

VI. ACCESSORI
Utilizzare solo i bit adatti per la dimensione del mandrino.
(EY9HX110E)
Per prestazioni ottimali usare l’originale Mandrino  di
collegamento rapido Panasonic accessorio opzionale
(EY9HX110E).
VII.	ALLEGATO
CAPACITÀ MASSIME CONSIGLIATE
Modello EY7541
Fissaggio bulloni Bullone standard: M6 – M16
Bullone ad alta resistenza: M6 – M1
Avvitamento
viti Vite da legno
 3,5 –  9,5 mm (1/8" – 3/8")
Vite autoforante
 3,5 –  6 mm (1/8" – 1/4")
VIII. SPECIFICHE TECNICHE...
