Panasonic Ey7541 Operating Instructions Manual

- 51 -

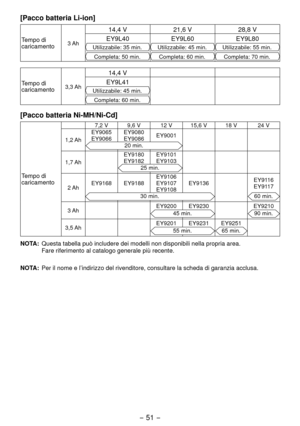

[Pacco batteria Li-ion]
Tempo di
caricamento3 Ah
14,4 V1,6 V8,8 V
EY9L40 EY9L60EY9L80
Utilizzabile: 35 min.Utilizzabile: 45 min.Utilizzabile: 55 min.
Completa: 50 min.Completa: 60 min.Completa: 70 min.
Tempo di
caricamento3,3 Ah
14,4 V
EY9L41
Utilizzabile: 45 min.
Completa: 60 min.
[Pacco batteria Ni-MH/Ni-Cd]
Tempo di
caricamento
7, V 9,6 V 1 V 15,6 V 18 V 4 V
1, Ah EY9065
EY9066
EY9080
EY9086
EY9001
0 min.
1,7 Ah EY9180
EY918
EY9101
EY91035...

- 5 -

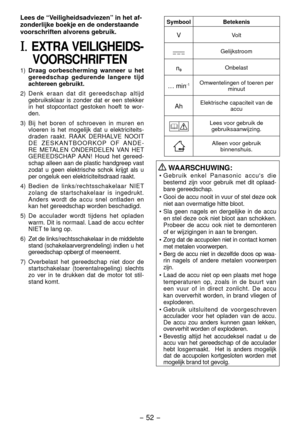

Lees de “Veiligheidsadviezen” in het af-
zonderlijke boekje en de onderstaande
voorschriften alvorens gebruik.
I. EXTRA VEILIGHEIDS-
VOORSCHRIFTEN
1)  Draag oorbescherming wanneer u het
gereedschap gedurende langere tijd
achtereen gebruikt.
)  Denk eraan dat dit gereedschap altijd
gebruiksklaar is zonder dat er een stekker
in het stopcontact gestoken hoeft te wor -
den.
3)   Bij het boren of schroeven in muren en
vloeren is het mogelijk dat u elektriciteits-
draden raakt. RAAK...

- 53 -

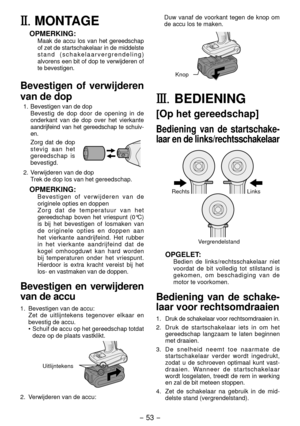

II.	MONTAGE
OPMERKING:Maak de accu los van het gereedschap
of zet de startschakelaar in de middelste
stand (schakelaa rvergrendeling)
alvorens een bit of dop te verwijderen of
te bevestigen.
Bevestigen of verwijderen
van de dop
1.  Bevestigen van de dop
  Bevestig de dop door de opening in de
onderkant van de dop over het vierkante
aandrijfeind van het gereedschap te schuiv -
en.
  Zorg dat de dop
stevig aan het
gereed schap is
bevestigd.
.  Verwijderen van de dop Trek de dop los...

- 54 -

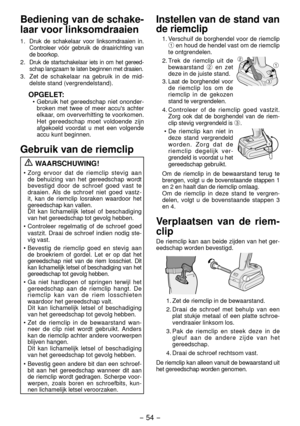

Bediening van de schake-
laar voor linksomdraaien
1. Druk de schakelaar voor linksomdraaien in.
Controleer vóór gebruik de draairichting van
de boorkop.
. Druk de startschakelaar iets in om het gereed -
schap langzaam te laten beginnen met draaien.
3.  Zet de schakelaar na gebruik in de mid -
delste stand (vergrendelstand).
OPGELET:•  Gebruik het gereedschap niet ononder-
broken met twee of meer accu's achter
elkaar, om oververhitting te voorkomen.
Het gereedschap moet voldoende zijn...

- 55 -

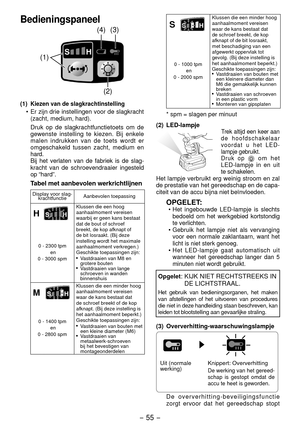

Bedieningspaneel
(1)
()
(4) (3)
(1)  Kiezen van de slagkrachtinstelling

Er zijn drie instellingen voor de slagkracht
(zacht, medium, hard).
Druk op de slagkrachtfunctietoets om de
gewenste instelling te kiezen. Bij enkele
malen indrukken van de toets wordt er
omgeschakeld tussen zacht, medium en
hard.
Bij het verlaten van de fabriek is de slag -
kracht van de schroevendraaier ingesteld
op “hard”.
Tabel met aanbevolen werkrichtlijnen
Display voor slag- krachtfunctie Aanbevolen...

- 56 -

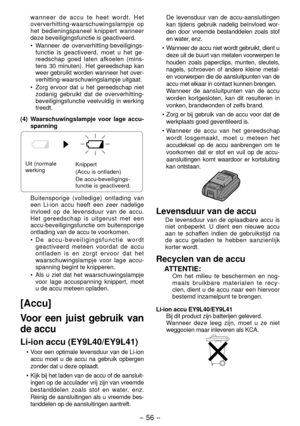

w a n n e e r   d e   a c c u   t e   h e e t   w o r d t .   H e t
oververhitting-waarschuwingslampje  op
het  bedieningspaneel  knippert  wanneer
deze beveiligingsfunctie is geactiveerd.
•

  Wanneer  de  oververhitting-beveiligings -
functie  is  geactiveerd,  moet  u  het  ge -
reedschap  goed  laten  afkoelen  (mins -
tens  30  minuten).  Het  gereedschap  kan
weer gebruikt worden wanneer het over-
verhitting-waarschuwingslampje uitgaat.
•

  Zorg  ervoor  dat  u  het  gereedschap  niet...

- 57 -

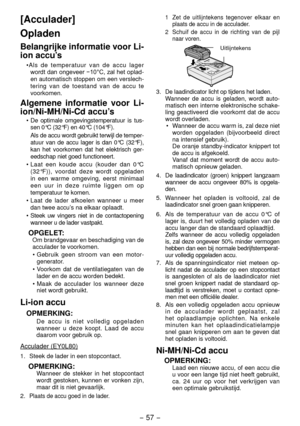

[Acculader]
Opladen
Belangrijke informatie voor Li-
ion accu’s
•Als de temperatuur van de accu lager
wordt	dan	ongeveer	−10°C,	zal	het	oplad -
en automatisch stoppen om een verslech -
tering van de toestand van de accu te
voorkomen.
Algemene informatie voor Li-
ion/Ni-MH/Ni-Cd accu’s
•  De optimale omgevingstemperatuur is tus -
sen 0°C (3 °F) en 40°C (104°F).
  Als de accu wordt gebruikt terwijl de temper -
atuur van de accu lager is dan 0°C (3 °F),
kan het voorkomen dat het...

- 58 -

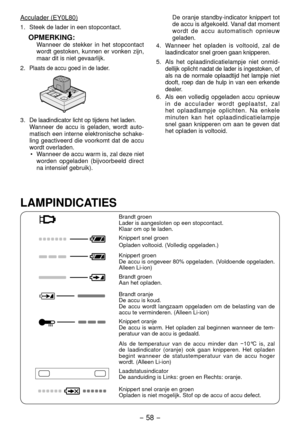

Acculader (EY0L80)
1.  Steek de lader in een stopcontact.
OPMERKING:Wanneer de stekker in het stopcontact
wordt gestoken, kunnen er vonken zijn,
maar dit is niet gevaarlijk.
.
Plaats de accu goed in de lader.
3. De laadindicator licht op tijdens het laden.Wanneer de accu is geladen, wordt auto-
matisch een interne elektronische schake-
ling geactiveerd die voorkomt dat de accu
wordt overladen. •  Wanneer de accu warm is, zal deze niet
worden opgeladen (bijvoorbeeld direct
na intensief...

- 59 -

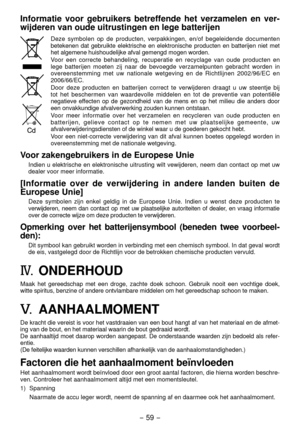

Informatie  voor  gebruikers  betreffende  het  verzamelen  en  ver-
wijderen van oude uitrustingen en lege batterijen
Deze  symbolen  op  de  producten,  verpakkingen,  en/of  begeleidende  documenten
betekenen  dat  gebruikte  elektrische  en  elektronische  producten  en  batterijen  niet  met
het algemene huishoudelijke afval gemengd mogen worden.
Voor  een  correcte  behandeling,  recuperatie  en  recyclage  van  oude  producten  en
lege  batterijen  moeten  zij  naar  de  bevoegde...

- 60 -

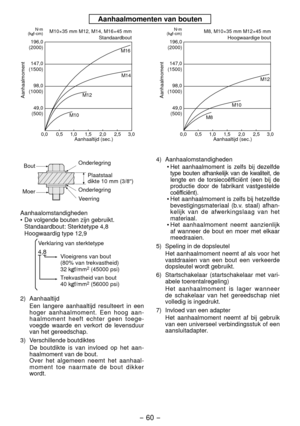

Aanhaalmomenten van bouten
