Panasonic Ey7541 Operating Instructions Manual

- 31 -
Utilisation du commutateur
de rotation en sens inverse
1. Poussez le levier pour obtenir une rotation en
sens inverse. Avant d’utiliser l’outil, vérifiez le
sens de rotation.
. Appuyez légèrement sur la gâchette pour que
l’outil commence à tourner lentement.
3. Ramenez le levier en position centrale
lorsque vous n’utilisez plus l’outil (ver -
rouillage du commutateur).
MISE EN GARDE:•  Pour empêcher toute élévation exces -
sive de la température de la surface
de l'outil,...

- 3 -
4. Serrez la vis fermement en la tournant
dans le sens des aiguilles d’une mon -
tre.
Le crochet de ceinture ne peut être retiré
de l’unité principale que lorsqu’il est dans
sa position de stockage.
Panneau de commande
(1)
()
(4) (3)
(1)
Sélection du mode de puissance de per -
cussion
  Sélection de la puissance de percussion
entre 3 modes (Doux, Moyen, Dur).
Appuyez sur le bouton du mode de puis -
sance de percussion. Le mode change à
dur, moyen ou doux à chaque pression sur
le...

- 33 -
(3) Témoin d’avertissement de surchauffe
Arrêt
(fonction-
nement
normal) Clignotant: Surchauffe
I
ndique  que  le  fonction -
nement  a  été  arrêté  à  la
suite  d’une  surchauffe  de
la batterie.
La  caractéristique  de  protection  contre
la  surchauffe  arrête  le  fonctionnement
d e   l ’ o u t i l   a f i n   d e   p r o t é g e r   l a   b a t t e r i e
a u t o n o m e   e n   c a s   d e   s u r c h a u ff e .   L e
témoin  d’avertissement  de  surchauffe
clignote  sur  le...

- 34 -
Recyclage de la batterie autonome
ATTENTION:Pour la protection de l'environnement
naturel et le recyclage des matériaux,
veillez à mettre la batterie au rebut à un
endroit prévu offici ellement à cet effet,
s’il y en a un dans votre pays.
[Chargeur de batterie]
Recharge
Mises en garde pour la batterie
autonome Li-ion
•  Si la température de la batterie autonome
descend en dessous de -10ºC (14ºF)
environ, la charge s’arrête automatique -
ment afin de prévenir la dégradation de la...

- 35 -
 Même lorsque la batterie est complète -
ment chargée, elle aura environ 50%
de la charge d’une batterie pleinement
chargée à la température normale de
fonctionnement.
7.
Lorsque le témoin d’alimentation ne s’allume
pas immédiatement après avoir branché le
chargeur, ou si après la durée de charge
standard, le témoin de charge ne clignote
pas rapidement en vert, consultez un con -
cessionnaire autorisé.
8.  Si une batterie complètement chargée
est à nouveau insérée dans le chargeur,
le...

- 36 -
INDICATION DU VOYANT
Allumé en vert
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
Clignotant rapidement en vert
Chargement terminé. (Pleine charge)
Clignotant en vert
La batterie est chargée à environ 80%. (Charge utile. Li-ion
seulement)
Allumé en vert
Chargement en cours.
Allumé en orange
La batterie autonome est froide
La batterie autonome est chargée lentement pour réduire
l’effort de la batterie. (Li-ion seulement)
Clignotant en orange
La batterie autonome est chaude....

- 37 -
[Information relative à l’élimination des déchets dans les pays
extérieurs à l’Union européenne]
Ce pictogramme n’est valide qu’à l’intérieur de l’Unio\
n européenne. Pour connaître la procédure
applicable dans les pays hors Union européenne, veuillez vous renseig\
ner auprès des autorités
locales compétentes ou de votre distributeur.
Note relative au pictogramme à apposer sur les piles (voir les 2
exemples ci-contre)
Le pictogramme représentant une poubelle sur roues barrée d’une\
 croix...

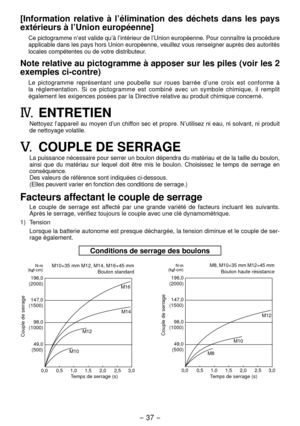

- 38 -
BoulonEcrou Rondelle
Tôle d’acier de 10 mm
(3/8") d’épaisseur
Rondelle
Rondelle élastique
Conditions de serrage
• Les boulons suivants sont utilisés.
  Boulon standard: Type de résistance 4,8
  Type à haute résistance 1,9
4,8
Explication du type de résistance Limite d’élasticité du boulon
(80% de la résistance à la traction)
3 kgf/mm
 (45000 psi)
Limite d’élasticité du boulon
40 kgf/mm
 (56000 psi)
)  Temps de serrage Un temps de serrage plus long entraîne
un...

- 39 -
VI. ACCESSOIRES
(EY9HX110E)
Utilisez uniquement des mèches convenant à la taille du
mandrin utilisé.
Utilisez le mandrin de changement rapide en option original
Panasonic (EY9HX110E) pour une performance optimale.
VII.	APPENDICE
CAPACITES MAXIMUM RECOMMANDEES
ModèleEY7541
Serrage de boulons Boulon standard: M6 – M16
Boulon à traction élevée: M6 – M1
Vissage de vis Vis à bois
 3,5 –  9,5 mm (1/8" – 3/8")
Vis auto perçante
 3,5 –  6 mm (1/8" – 1/4")
VIII. CARACTERISTIQUES...

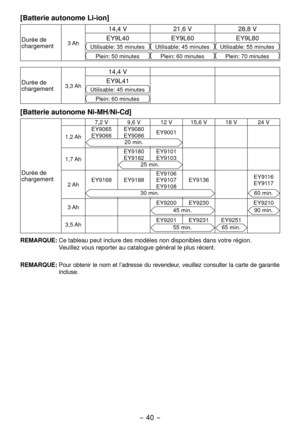

- 40 -
[Batterie autonome Li-ion]
Durée de
chargement3 Ah
14,4 V
1,6 V8,8 V
EY9L40 EY9L60EY9L80
Utilisable: 35 minutesUtilisable: 45 minutesUtilisable: 55 minutes
Plein: 50 minutesPlein: 60 minutesPlein: 70 minutes
Durée de
chargement3,3 Ah
14,4 V
EY9L41
Utilisable: 45 minutes
Plein: 60 minutes
[Batterie autonome Ni-MH/Ni-Cd]
Durée de
chargement
7, V 9,6 V 1 V 15,6 V 18 V 4 V
1, Ah EY9065
EY9066
EY9080
EY9086
EY9001
0 min.
1,7 Ah EY9180
EY918
EY9101...
