Panasonic Ey7541 Operating Instructions Manual

- 61 -

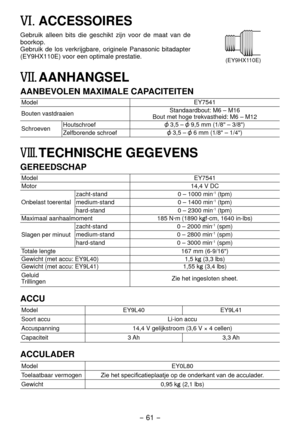

VI. ACCESSOIRES
(EY9HX110E)
Gebruik alleen bits die geschikt zijn voor de maat van de
boorkop.
Gebruik de los verkrijgbare, originele Panasonic bitadapter
(EY9HX110E) voor een optimale prestatie.
VII.	AANHANGSEL
AANBEVOLEN MAXIMALE CAPACITEITEN
ModelEY7541
Bouten vastdraaien Standaardbout: M6 – M16
Bout met hoge trekvastheid: M6 – M1
Schroeven Houtschroef
 3,5 –  9,5 mm (1/8" – 3/8")
Zelfborende schroef
 3,5 –  6 mm (1/8" – 1/4")
VIII. TECHNISCHE GEGEVENS
GEREEDSCHAP
Model...

- 6 -

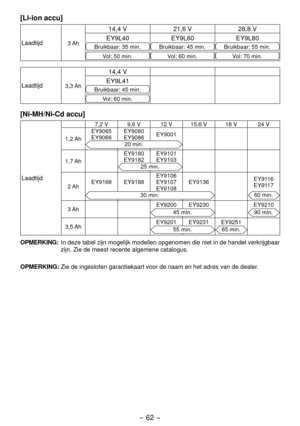

[Li-ion accu]
Laadtijd3 Ah
14,4 V
1,6 V8,8 V
EY9L40 EY9L60EY9L80
Bruikbaar: 35 min.Bruikbaar: 45 min.Bruikbaar: 55 min.
Vol: 50 min.Vol: 60 min.Vol: 70 min.
Laadtijd3,3 Ah
14,4 V
EY9L41
Bruikbaar: 45 min.
Vol: 60 min.
[Ni-MH/Ni-Cd accu]
Laadtijd
7, V 9,6 V 1 V 15,6 V 18 V 4 V
1, Ah EY9065
EY9066
EY9080
EY9086
EY9001
0 min.
1,7 Ah EY9180
EY918
EY9101
EY91035 min.
 Ah
EY9168 EY9188 EY9106
EY9107
EY9108EY9136
EY9116
EY9117
30 min.60 min.
3 Ah...

- 63 -

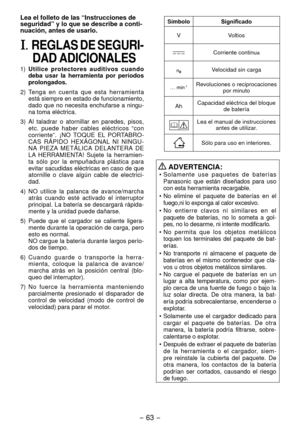

Lea el folleto de las “Instrucciones de
seguridad” y lo que se describe a conti-
nuación, antes de usarlo.
I. REGLAS DE SEGURI-DAD ADICIONALES
1)  Utilice protectores auditivos cuando
deba usar la herramienta por períodos
prolongados.
)  Tenga en cuenta que esta herram ienta
está siempre en estado de funcionamiento,
dado que no necesita enchufarse a ningu -
na toma eléctrica.
3)  Al taladrar o atornillar en paredes, pisos,
etc. puede haber cables eléctricos “con
corriente”. ¡NO TOQUE...

- 64 -

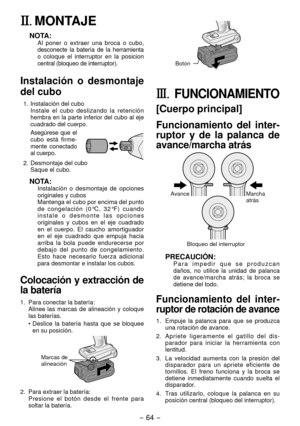

II.	MONTAJE
NOTA:Al poner o extraer una broca o cubo,
desconecte la batería de la herramienta
o coloque el interruptor en la posicion
central (bloqueo de interruptor).
Instalación o desmontaje
del cubo
1.  Instalación del cubo
 Instale el cubo deslizando la retención
hembra en la parte inferior del cubo al eje
cuadrado del cuerpo.
 Asegúrese que el
cubo está firme -
mente conectado
al cuerpo.
.  Desmontaje del cubo Saque el cubo.
NOTA:Instalación o desmontaje de opciones
originales...

- 65 -

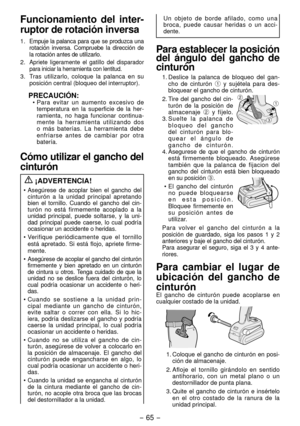

Funcionamiento del inter-
ruptor de rotación inversa
1. Empuje la palanca para que se pr oduzca una
rotación inversa. Compruebe la dire cción de
la rotación antes de utilizarlo.
. Apriete ligeramente el gatillo del di sparador
para iniciar la herramienta con lentitud.
3.  Tras utilizarlo, coloque la palanca en su
posición central (bloqueo del interruptor).
PRECAUCIÓN:• Para evitar un aumento excesivo de
temperatura en la superficie de la her -
ramienta, no haga funcionar continua -...

- 66 -

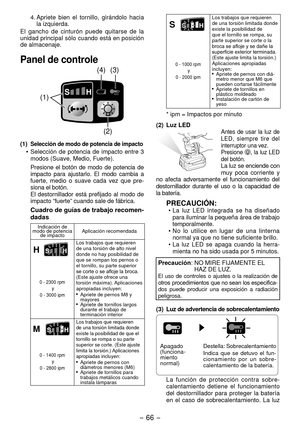

4. Apriete bien el tornillo, girándolo hacia
la izquierda.
El gancho de cinturón puede quitarse de la
unidad principal sólo cuando está en posición
de almacenaje.
Panel de controle
(1)
()
(4) (3)
(1) Selección de modo de potencia de impacto

Selección de potencia de impacto entre 3
modos (Suave, Medio, Fuerte).
Presione el botón de modo de potencia de
impacto para ajustarlo. El modo cambia a
fuerte, medio o suave cada vez que pre -
siona el botón.
El destornillador está prefijado al...

- 67 -

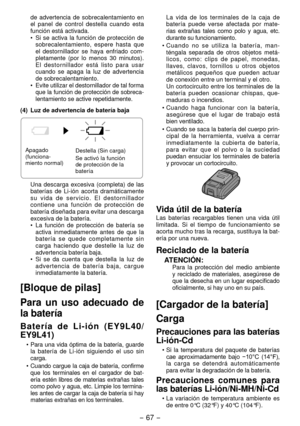

de  advertencia  de  sobrecalentamiento  en
el  panel  de  control  destella  cuando  esta
función está activada.
•
  Si  se  activa  la  función  de  protección  de
sobrecalentamiento,  espere  hasta  que
el  destornillador  se  haya  enfriado  com-
pletamente  (por  lo  menos  30  minutos).
El  destornillador  está  listo  para  usar
cuando  se  apaga  la  luz  de  advertencia
de sobrecalentamiento.
•

  Evite utilizar el destornillador de tal forma
que la función de protección de...

- 68 -

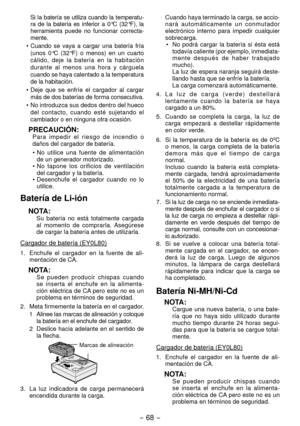

 Si la batería se utiliza cuando la temperatu -
ra de la batería es inferior a 0°C (3 °F), la
herramienta puede no funcionar correcta -
mente.
•  Cuando se vaya a cargar una batería fría
(unos 0°C (3 °F) o menos) en un cuarto
cálido, deje la batería en la habitación
durante al menos una hora y cárguela
cuando se haya calentado a la temperatura
de la habitación.
•  Deje que se enfríe el cargador al cargar
más de dos baterías de forma consecutiva.
•  No introduzca sus dedos dentro...

- 69 -

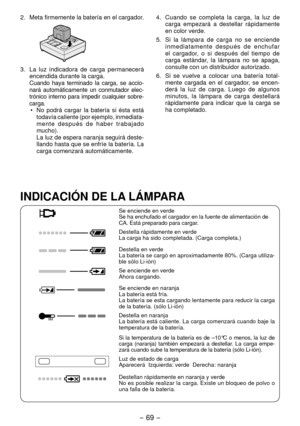

.  Meta firmemente la batería en el cargador.
3. La luz indicadora de carga permanecerá
encendida durante la carga.
  Cuando haya terminado la carga, se a ccio-
nará automáticamente un conmutador elec -
trónico interno para impedir cualquier sobre -
carga.
•  No podrá cargar la batería si ésta está
todavía caliente (por ejemplo, inmediata-
mente después de haber trabajado
mucho).
  La luz de espera naranja seguirá deste-
llando hasta que se enfríe la batería. La
carga comenzará...

- 70 -

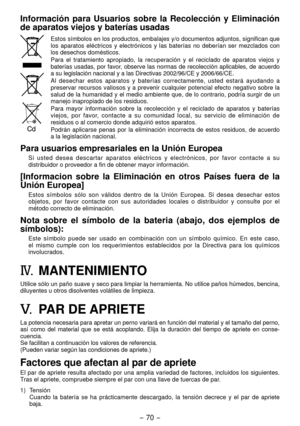

Información  para  Usuarios  sobre  la  Recolección  y  Eliminación
de aparatos viejos y baterías usadas
Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que
los  aparatos  eléctricos  y  electrónicos  y  las  baterías  no  deberían  ser  mezclados  con
los desechos domésticos.
Para  el  tratamiento  apropiado,  la  recuperación  y  el  reciclado  de  aparatos  viejos  y
baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo
a
 su...
