. BRUKSFORSLAG
 1.  Hvis kraften som trykker ned på biten ikke er sterk nok, vil ikke hammeren kunne
slå i hamringsstilling.
    Dette er for å hindre at verktøyet arbeider i hamringsstilling med ingen belastning.
Trykk ned hardere på biten slik at hammeren arbider som den skal.
    Vær alltid sikker på at verktøyet skal gis nok krefter.
  2.  Om vinteren og i situasjoner der temperaturen på verktøyet blir for lav ( 5°C eller
lavere), ville slagkraften i hamringsstilling være svakere enn...

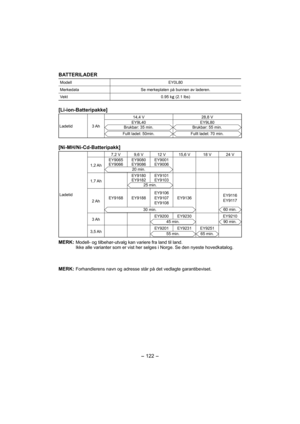

- 122 -  BATTERILADER
Modell EY0L80
Merkedata Se merkeplaten på bunnen av laderen.
Vekt 0.95 kg
(2.1 lbs)
[Li-ion-Batteripakke]
Ladetid 3 Ah14,4 V 28,8 V
EY9L40Brukbar: 35 min.
Fullt ladet: 50min.
EY9L80Brukbar: 55 min.
Fullt ladet: 70 min.
[Ni-MH/Ni-Cd-Batteripakk]
Ladetid7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
1,2 AhEY9065
EY9066EY9080
EY9086EY9001
EY9006
20 min.
1,7 AhEY9180
EY9182EY9101
EY910325 min.
2 AhEY9168 EY9188EY9106
EY9107
EY9108EY9136EY9116
EY9117
30 min.60 min.
3 AhEY9200 EY9230 EY921045 min.90...

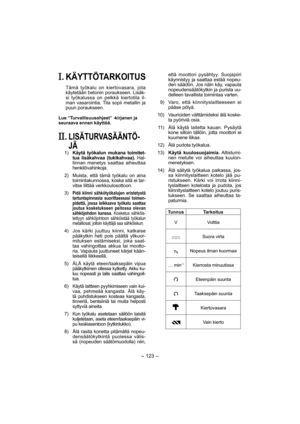

- 123 -
. KÄYTTÖTARKOITUS
Tämä työkalu on kiertovasara, jota
käytetään betonin poraukseen. Lisäk-
si työkalussa on pelkkä kiertotila il-
man vasarointia. Tila sopii metallin ja
puun poraukseen.
Lue “Turvallisuusohjeet” -kirjanen ja
seuraava ennen käyttöä.
. LISÄTURVASÄÄNTÖ-
JÄ
 1)  Käytä työkalun mukana toimitet-
tua lisäkahvaa (tukikahvaa). Hal-
linnan menetys saattaa aiheuttaa
henkilövahinkoja.
  2)   Muista, että tämä työkalu on aina
toimintakunnossa, koska sitä ei tar-
vitse liittää...

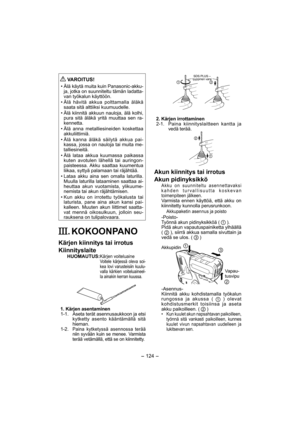

- 124 -

VAROITUS!
• Älä käytä muita kuin Panasonic-akku-
ja, jotka on suunniteltu tämän ladatta-
van työkalun käyttöön.
• Älä hävitä akkua polttamalla äläkä
saata sitä alttiiksi kuumuudelle.
• Älä kiinnitä akkuun nauloja, älä kolhi,
pura sitä äläkä yritä muuttaa sen ra-
kennetta.
• Älä anna metalliesineiden koskettaa
akkuliittimiä.
• Älä kanna äläkä säilytä akkua pai-
kassa, jossa on nauloja tai muita me-
talliesineitä.
• Älä lataa akkua kuumassa paikassa
kuten avotulen lähellä tai auringon-...

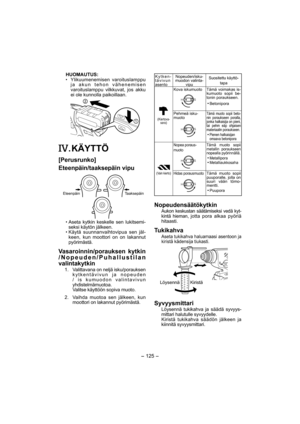

- 125 -
HUOMAUTUS:• Ylikuumenemisen varoituslamppu
ja akun tehon vähenemisen
varoituslamppu vilkkuvat, jos akku
ei ole kunnolla paikoillaan.
. KÄYTTÖ
[Perusrunko]
Eteenpäin/taaksepäin vipu
Taaksepäin Eteenpäin
• Aseta kytkin keskelle sen lukitsemi-
seksi käytön jälkeen.
• Käytä suunnanvaihtovipua sen jäl-
keen, kun moottori on on lakannut
pyörimästä.
Vasaroinnin/porauksen kytkin
/Nopeuden/Puhallustilan
valintakytkin
  1.  Valittavana on neljä isku/porauksen
kytkentävivun ja nopeuden
/ is...

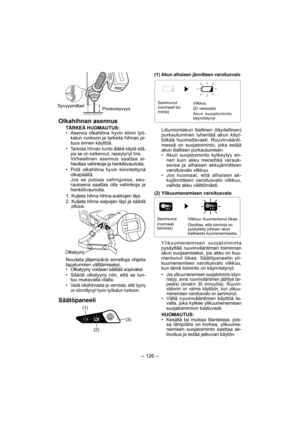

- 126 -
Syvyysmittari
Poraussyvyys
Olkahihnan asennus
TÄRKEÄ HUOMAUTUS:
•  Asenna olkahihna hyvin kiinni työ-
kalun runkoon ja tarkista hihnan pi-
tuus ennen käyttöä.
•
Tarkista hihnan kunto äläkä käytä sitä,
jos se on katkennut, repeytynyt tms.
  Virheellinen asennus saattaa ai -
heuttaa vahinkoja ja henkilövaurioita.
•  Pidä olkahihna hyvin kiinnitettynä
olkapäällä.
  Jos se putoaa vahingossa, seu-
rauksena saattaa olla vahinkoja ja
henkilövaurioita.
1.  Kuljeta hihna hihna-aukkojen läpi.
2....

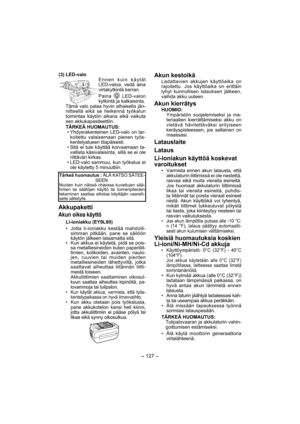

- 127 -
(3) LED-valo
Ennen kuin käytät
LED-valoa, vedä aina
virtakytkintä kerran.
Paina
 LED-valon
kytkintä ja katkaisinta.
Tämä valo palaa hyvin alhaisella jän-
nitteellä eikä se heikennä työkalun
toimintaa käytön aikana eikä vaikuta
sen akkukapasiteettiin.
TÄRKEÄ HUOMAUTUS:
• Yhdysrakenteinen LED-valo on tar-
koitettu valaisemaan pienen työs-
kentelyalueen tilapäisesti.
• Sitä ei tule käyttää korvaamaan ta-
vallista käsivalaisinta, sillä se ei ole
riittävän kirkas.
• LED-valo sammuu, kun...

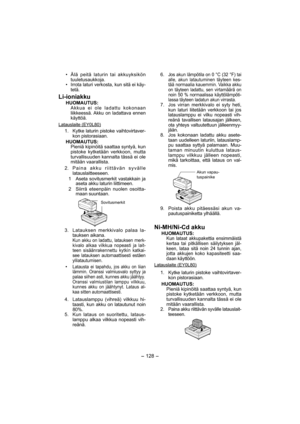

- 128 -
•  Älä peitä laturin tai akkuyksikön
tuule tusaukkoja.
•
Irrota laturi verkosta, kun sitä ei käy-
tetä.
Li-ioniakku
HUOMAUTUS:Akkua ei ole ladattu kokonaan
liikkee s sä. Akku on ladattava ennen
käyttöä.
Latauslaite (EY0L80)
  1.  Kytke laturin pistoke vaihtovirtaver-
kon pistorasiaan.
HUOMAUTUS:
Pieniä kipinöitä saattaa syntyä, kun
pistoke kytketään verkkoon, mutta
turval lisuu den kannalta tässä ei ole
mitään vaarallista.
  2.  Paina akku riittävän syvälle
latauslait teeseen.
1 Aseta...

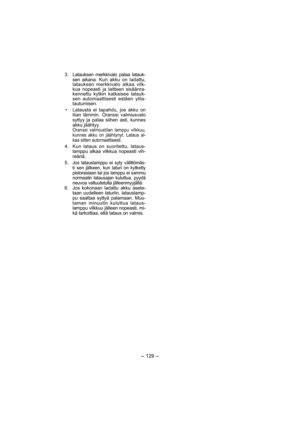

- 129 -
  3.  Latauksen merkkivalo palaa latauk-
sen aikana. Kun akku on ladattu,
latauksen merkkivalo alkaa vilk-
kua nopeasti ja laitteen sisäänra-
kennettu kytkin katkaisee latauk-
sen automaattisesti estäen ylila-
tautumisen.
•  Latausta ei tapahdu, jos akku on
liian lämmin. Oranssi valmiusvalo
syttyy ja palaa siihen asti, kunnes
akku jäähtyy.
  Oranssi valmiustilan lamppu vilkkuu,
kunnes akku on jäähtynyt. Lataus al-
kaa sitten automaattisesti.
  4.  Kun lataus on suoritettu, lataus-
lamppu...

- 130 -

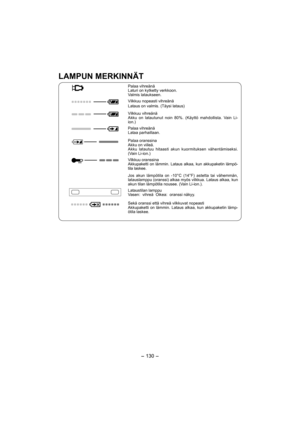

LAMPUN MERKINNÄT
Palaa vihreänä
Laturi on kytketty verkkoon.
Valmis lataukseen.
Vilkkuu nopeasti vihreänä
Lataus on valmis. (Täysi lataus)
Vilkkuu vihreänä
Akku on latautunut noin 80%. (Käyttö mahdollista. Vain Li-
ion.)
Palaa vihreänä
Lataa parhaillaan.
Palaa oranssina
Akku on viileä.
Akku latautuu hitaasti akun kuormituksen vähentämiseksi.
(Vain Li-ion.)
Vilkkuu oranssina
Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpö-
tila laskee.
Jos akun lämpötila on -10°C (14°F) astetta tai...
