Panasonic Ey7880 Operating Instructions Manual

- 91 -

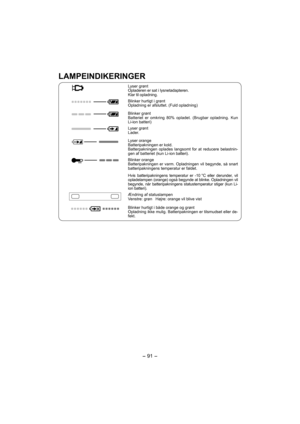

LAMPEINDIKERINGER
Lyser grønt
Opladeren er sat i lysnetadapteren.
Klar til opladning.
Blinker hurtigt i grønt
Opladning er afsluttet. (Fuld opladning)
Blinker grønt
Batteriet er omkring 80% opladet. (Brugbar opladning. Kun
Li-ion batteri)
Lyser grønt
Lader.
Lyser orange
Batteripakningen er kold.
Batterpakningen oplades langsomt for at reducere belastnin-
gen af batteriet (kun Li-ion batteri).
Blinker orange
Batteripakningen er varm. Opladningen vil begynde, så snart
batteripakningens...

- 92 -

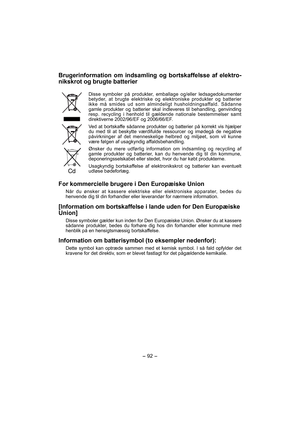

Brugerinformation om indsamling og bortskaffelsse af elektro-
nikskrot og brugte batterier
Disse symboler på produkter, emballage og/eller ledsagedokumenter
betyder, at brugte elektriske og elektroniske produkter og batterier
ikke må smides ud som almindeligt husholdningsaffald. Sådanne
gamle produkter og batterier skal indleveres til behandling, genvinding
resp. recycling i henhold til gældende nationale bestemmelser samt
direktiverne 2002/96/EF og 2006/66/EF.
Ved at bortskaffe sådanne...

- 93 -

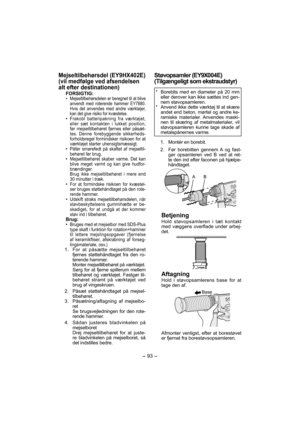

Mejseltilbehørsdel (EY9HX402E)
(vil medfølge ved afsendelsen
alt efter destinationen)
FORSIGTIG:•  Mejseltilbehørsdelen er beregnet til at blive
anvendt med roterende hammer EY7880.
Hvis det anvendes med andre værktøjer,
kan det give risiko for kvæstelse.
• Frakobl batteripakning fra værktøjet,
eller sæt kontakten i lukket position,
før mejseltilbehøret fjernes eller påsæt-
tes. Denne forebyggende sikkerheds-
forholdsregel formindsker risikoen for at
værktøjet starter uhensigtsmæssigt.
•...

- 94 -

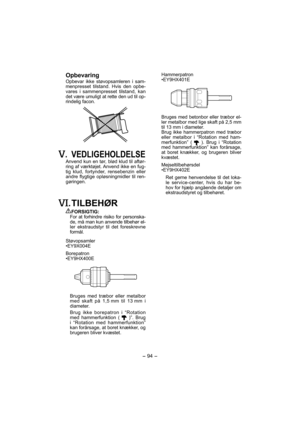

 Opbevaring
Opbevar ikke støvopsamleren i sam-
menpresset tilstand. Hvis den opbe-
vares i sammenpresset tilstand, kan
det være umuligt at rette den ud til op-
rindelig facon.
. VEDLIGEHOLDELSE
Anvend kun en tør, blød klud til aftør-
ring af værktøjet. Anvend ikke en fug-
tig klud, fortynder, rensebenzin eller
andre flygtige opløsningmidler til ren-
gøringen.
. TILBEHØR
FORSIGTIG:
For at forhindre risiko for personska-
de, må man kun anvende tilbehør el-
ler ekstraudstyr til det foreskrevne...

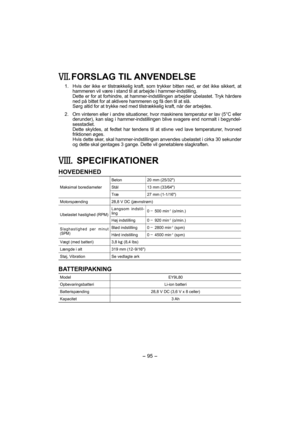

- 95 -
. FORSLAG TIL ANVENDELSE
 1.  Hvis der ikke er tilstrækkelig kraft, som trykker bitten ned, er det ikke sikkert, at
hammeren vil være i stand til at arbejde i hammer-indstilling.
    Dette er for at forhindre, at hammer-indstillingen arbejder ubelastet. Tryk hårdere
ned på bittet for at aktivere hammeren og få den til at slå.
    Sørg altid for at trykke ned med tilstrækkelig kraft, når der arbejdes.
  2.  Om vinteren eller i andre situationer, hvor maskinens temperatur er lav (5°C eller...

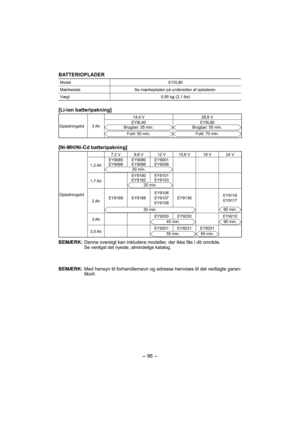

- 96 -  BATTERIOPLADER
Model EY0L80
Mærkedata Se mærkepladen på undersiden af opladeren.
Vægt 0,95 kg
(2,1 lbs)
[Li-ion batteripakning]
Opladnings tid 3 Ah14,4 V 28,8 V
EY9L40Brugbar: 35 min.
Fuld: 50 min.
EY9L80Brugbar: 55 min.
Fuld: 70 min.
[Ni-MH/Ni-Cd batteripakning]
Opladnings tid7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
1,2 AhEY9065
EY9066EY9080
EY9086EY9001
EY9006
20 min.
1,7 AhEY9180
EY9182EY9101
EY910325 min.
2 AhEY9168 EY9188EY9106
EY9107
EY9108EY9136EY9116
EY9117
30 min.60 min.
3 AhEY9200 EY9230...

- 97 -

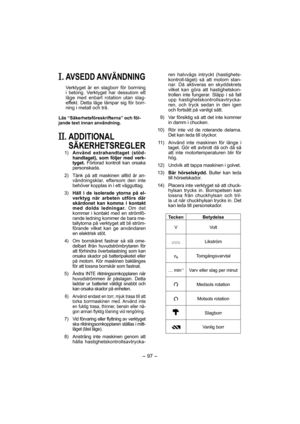

. AVSEDD ANVÄNDNING
Verktyget är en slagborr för borrning
i betong. Verktyget har dessutom ett
läge med enbart rotation utan slag-
effekt. Detta läge lämpar sig för borr-
ning i metall och trä.
Läs “Säkerhetsföreskrifterna” och föl-
jande text innan användning.
. ADDITIONAL
SÄKERHETSREGLER
 1)  Använd extrahandtaget (stöd-
handtaget), som följer med verk-
tyget. Förlorad kontroll kan orsaka
personskada.
  2)   Tänk på att maskinen alltid är an-
vändningsklar, eftersom den inte
behöver...

- 98 -

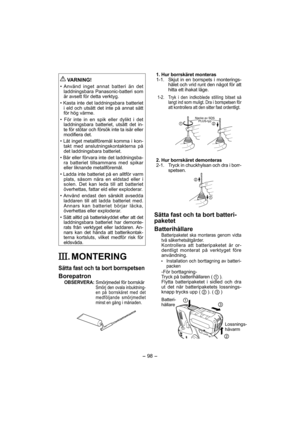

VARNING!
• Använd inget annat batteri än det
laddningsbara Panasonic-batteri som
är avsett för detta verktyg.
• Kasta inte det laddningsbara batteriet
i eld och utsätt det inte på annat sätt
för hög värme.
• För inte in en spik eller dylikt i det
laddningsbara batteriet, utsätt det in-
te för stötar och försök inte ta isär eller
modifiera det.
• Låt inget metallföremål komma i kon-
takt med anslutningskontakterna på
det laddningsbara batteriet.
• Bär eller förvara inte det laddningsba-...

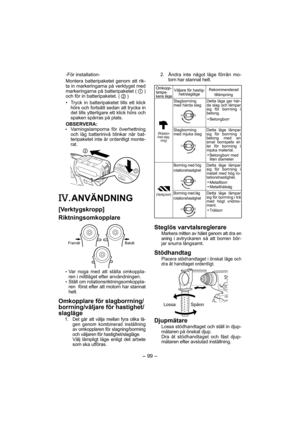

- 99 -
-För installation-
Montera batteripaketet genom att rik-
ta in markeringarna på verktyget med
markeringarna på batteripaketet (
 )
och för in batteripaketet. (  )
•  Tryck in batteripaketet tills ett klick
hörs och fortsätt sedan att trycka in
det tills ytterligare ett klick hörs och
spaken spärras på plats.
OBSERVERA:
  Varningslamporna för överhettning
och låg batterinivå blinkar när bat-
teripaketet inte är ordentligt monte-
rat.
. ANVÄNDNING
[Verktygskropp]
Riktningsomkopplare
Bakåt...

- 100 -

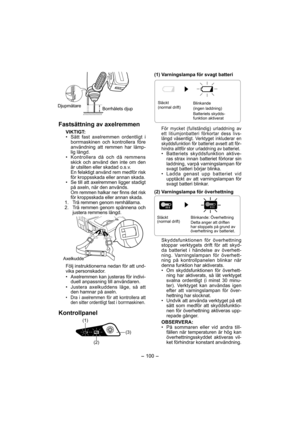

Djupmätare
Borrhålets djup
Fastsättning av axelremmen
VIKTIGT:
•  Sätt fast axelremmen ordentligt i
borrmaskinen och kontrollera före
användning att remmen har lämp-
lig längd.
•  Kontrollera då och då remmens
skick och använd den inte om den
är utsliten eller skadad o.s.v.
  En felaktigt använd rem medför risk
för kroppsskada eller annan skada.
•  Se till att axelremmen ligger stadigt
på axeln, när den används.
  Om remmen halkar ner finns det risk
för kroppsskada eller annan skada.
  1....
