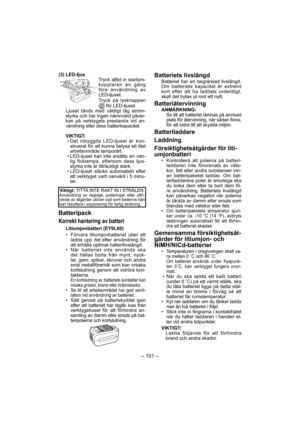

- 101 -
(3) LED-ljus
Tryck alltid in startom-
kopplaren en gång
före användning av
LED-ljuset.
Tryck på lysknappen
 för LED-ljuset.Ljuset tänds med väldigt låg ström-
styrka och har ingen nämnvärd påver-
kan på verktygets prestanda vid an-
vändning eller dess batterikapacitet.
VIKTIGT:
• Det inbyggda LED-ljuset är kon-
struerat för att kunna belysa ett litet
arbetsområde temporärt.
• LED-ljuset kan inte ersätta en van-
lig ficklampa, eftersom dess ljus-
styrka inte är tillräckligt stark.
•...

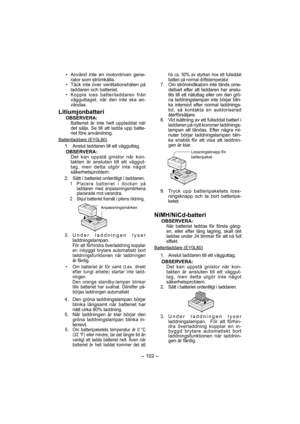

- 102 -
•  Använd inte en motordriven gene-
rator som strömkälla.
•  Täck inte över ventilationshålen på
laddaren och batteriet.
•
Koppla loss batteriladdaren från
vägg uttaget, när den inte ska an-
vändas.
Litiumjonbatteri
OBSERVERA:Batteriet är inte helt uppladdat när
det säljs. Se till att ladda upp batte-
riet före användning.
Batteriladdare (EY0L80)
  1.  Anslut laddaren till ett vägguttag.
OBSERVERA:
Det kan uppstå gnistor när kon-
takten är ansluten till ett väggut-
tag, men detta utgör inte...

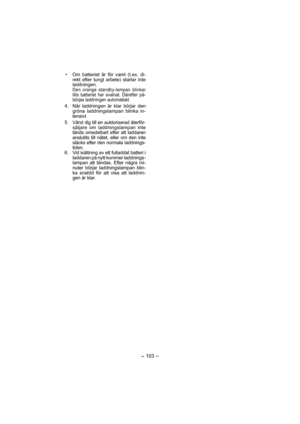

- 103 -
•  Om batteriet är för vamt (t.ex. di-
rekt efter tungt arbete) startar inte
ladd ningen.
  Den orange standby-lampan blinkar
tills batteriet har svalnat. Därefter på-
börjas laddningen auto matiskt
  4.  När laddningen är klar börjar den
gröna laddningslampan blinka in-
tensivt.
 5.
Vänd dig till en auktoriserad återför-
säljare om laddningslampan inte
tänds omedel bart efter att laddaren
anslutits till nätet, eller om den inte
släcks efter den normala laddnings-
tiden.
  6.  Vid...

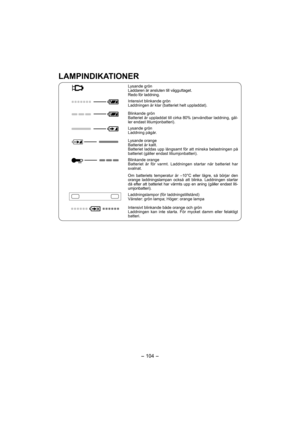

- 104 -
LAMPINDIKATIONER
Lysande grön
Laddaren är ansluten till vägguttaget.
Redo för laddning.
Intensivt blinkande grön
Laddningen är klar (batteriet helt uppladdat).
Blinkande grön
Batteriet är uppladdat till cirka 80% (användbar laddning, gäl-
ler endast litiumjonbatteri).
Lysande grön
Laddning pågår.
Lysande orange
Batteriet är kallt.
Batteriet laddas upp långsamt för att minska belastningen på
batteriet (gäller endast litiumjonbatteri).
Blinkande orange
Batteriet är för varmt. Laddningen startar...

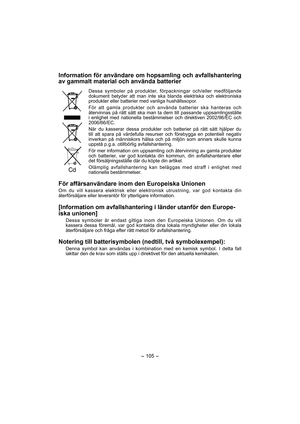

- 105 -
Information för användare om hopsamling och avfallshantering
av gammalt material och använda batterier
Dessa symboler på produkter, förpackningar och/eller medföljande
dokument betyder att man inte ska blanda elektriska och elektroniska
produkter eller batterier med vanliga hushållssopor.
För att gamla produkter och använda batterier ska hanteras och
återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe
i enlighet med nationella bestämmelser och direktiven 2002/96/EC och...

- 106 -

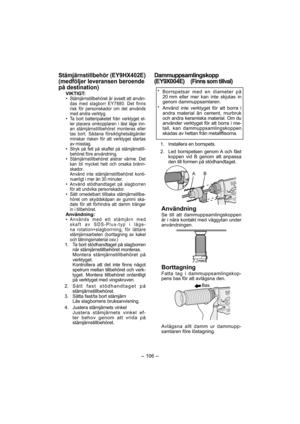

Stämjärnstillbehör (EY9HX402E)
(medföljer leveransen beroende
på destination)
VIKTIGT:
• Stämjärnstillbehöret är avsett att använ-
das med slagborr EY7880. Det finns
risk för personskador om det används
med andra verktyg.
• Ta bort batteripaketet från verktyget el-
ler placera omkopplaren i låst läge inn-
an stämjärnstillbehöret monteras eller
tas bort. Sådana försiktighetsåtgärder
minskar risken för att verktyget startas
av misstag.
• Stryk på fett på skaftet på stämjärnstill-
behöret...

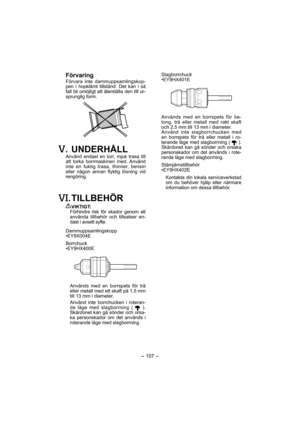

- 107 -
 Förvaring
Förvara inte dammuppsamlingskop-
pen i hopklämt tillstånd. Det kan i så
fall bli omöjligt att återställa den till ur-
sprunglig form.
. UNDERHÅLL
Använd endast en torr, mjuk trasa till
att torka borrmaskinen med. Använd
inte en fuktig trasa, thinner, bensin
eller någon annan flyktig lösning vid
rengöring.
. TILLBEHÖR
VIKTIGT:
Förhindra risk för skador genom att
använda tillbehör och tillsatser en-
dast i avsett syfte.
Dammuppsamlingskopp
•EY9X004E
Borrchuck
•EY9HX400E
Används...

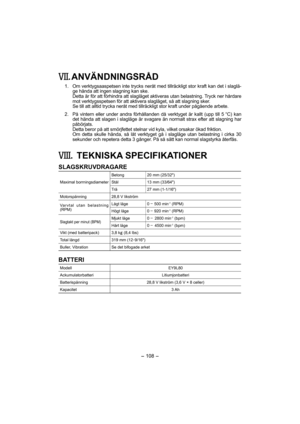

- 108 -
. ANVÄNDNINGSRÅD
 1.  Om verktygsaaspetsen inte trycks neråt med tillräckligt stor kraft kan det i slaglä-
ge hända att ingen slagning kan ske.
    Detta är för att förhindra att slagläget aktiveras utan belastning. Tryck ner hårdare
mot verktygsspetsen för att aktivera slagläget, så att slagning sker.
    Se till att alltid trycka neråt med tillräckligt stor kraft under pågående arbete.
  2.  På vintern eller under andra förhållanden då verktyget är kallt (upp till 5 °C) kan
det hända att...

- 109 -

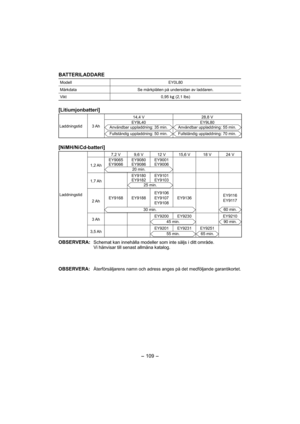

BATTERILADDARE
Modell EY0L80
Märkdata Se märkplåten på undersidan av laddaren.
Vikt 0,95 kg
(2,1 lbs)
[Litiumjonbatteri]
Laddningstid 3 Ah14,4 V 28,8 V
EY9L40Användbar uppladdning: 35 min.
Fullständig uppladdning: 50 min.
EY9L80Användbar uppladdning: 55 min.
Fullständig uppladdning: 70 min.
[NiMH/NiCd-batteri]
Laddningstid7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
1,2 AhEY9065
EY9066EY9080
EY9086EY9001
EY9006
20 min.
1,7 AhEY9180
EY9182EY9101
EY910325 min.
2 AhEY9168 EY9188EY9106
EY9107...

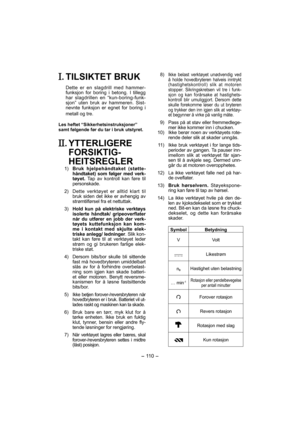

- 110 -
. TILSIKTET BRUK
Dette er en slagdrill med hammer-
funksjon for boring i betong. I tillegg
har slagdrillen en “kun-boring-funk-
sjon” uten bruk av hammeren. Sist-
nevnte funksjon er egnet for boring i
metall og tre.
Les heftet “Sikkerhetsinstruksjoner”
samt følgende før du tar i bruk utstyret.
. YTTERLIGERE
FORSIKTIG-
HEITSREGLER
   1)  Bruk hjelpehåndtaket (støtte-
håndtaket) som følger med verk-
tøyet. Tap av kontroll kan føre til
personskade.
  2)   Dette verktøyet er alltid klart til...
