Panasonic Ey7880 Operating Instructions Manual

- 111  -

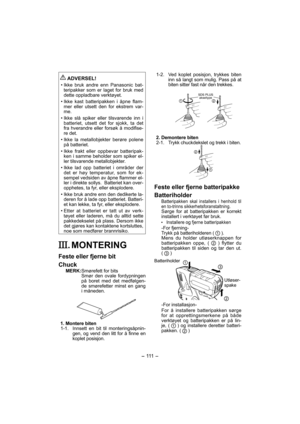

ADVERSEL!
• Ikke bruk andre enn Panasonic bat-
teripakker som er laget for bruk med
dette oppladbare verktøyet.
• Ikke kast batteripakken i åpne flam-
mer eller utsett den for ekstrem var-
me.
• Ikke slå spiker eller tilsvarende inn i
batteriet, utsett det for sjokk, ta det
fra hverandre eller forsøk å modifise-
re det.
• Ikke la metallobjekter berøre polene
på batteriet.
• Ikke frakt eller oppbevar batteripak-
ken i samme beholder som spiker el-
ler tilsvarende metallobjekter.
• Ikke...

- 112 -

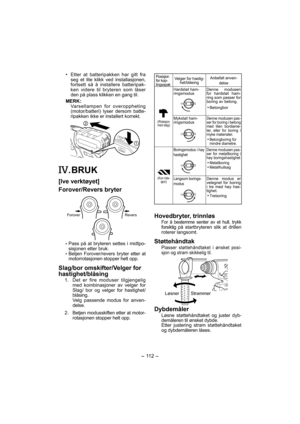

•  Etter at batteripakken har gitt fra
seg et lite klikk ved installasjonen,
fortsett så å installere batteripak-
ken videre til bryteren som låser
den på plass klikken en gang til.
MERK:
  Varsellampen for overoppheting
(motor/batteri) lyser dersom batte-
ripakken ikke er installert korrekt.
. BRUK
[lve verktøyet]
Forover/Revers bryter
Revers Forover
 Pass på at bryteren settes i midtpo-
sisjonen etter bruk.
 Betjen Forover/revers bryter etter at
motorrotasjonen stopper helt opp.
Slag/bor...

- 113 -

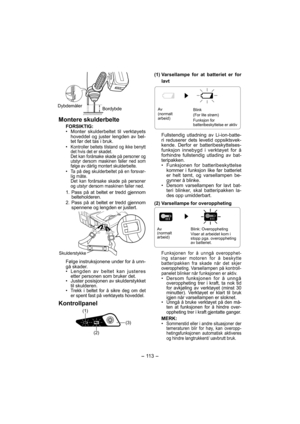

Dybdemåler
Bordybde
Montere skulderbelte
FORSIKTIG:
•  Monter skulderbeltet til verktøyets
hoveddel og juster lengden av bel-
tet før det tas i bruk.
•
Kontroller beltets tilstand og ikke benytt
det hvis det er skadet.
  Det kan forårsake skade på perso ner og
utstyr dersom maskinen fa ll er ned som
følge av dårlig montert skulderbelte.
• Ta på deg skulderbeltet på en forsvar-
lig måte.
  Det kan forårsake skade på personer
og utstyr dersom maskinen faller ned.
1. Pass på at beltet er...

- 114 -

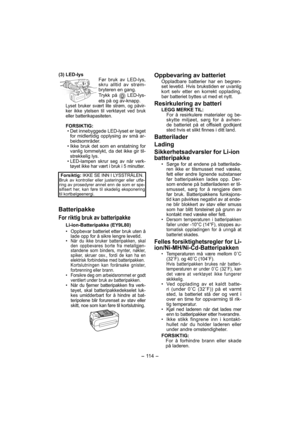

(3) LED-lys
Før bruk av LED-lys,
skru alltid av strøm-
bryteren en gang.
Trykk på
 LED-lys-
ets på og av-knapp.
Lyset bruker svært lite strøm, og påvir-
ker ikke ytelsen til verktøyet ved bruk
eller batterikapasiteten.
FORSIKTIG:
• Det innebyggede LED-lyset er laget
for midlertidig opplysing av små ar-
beidsområder.
• Ikke bruk det som en erstatning for
vanlig lommelykt, da det ikke gir til-
strekkelig lys.
•
LED-lampen skrur seg av når verk-
tøyet ikke har vært i bruk i 5 minutter....

- 115 -

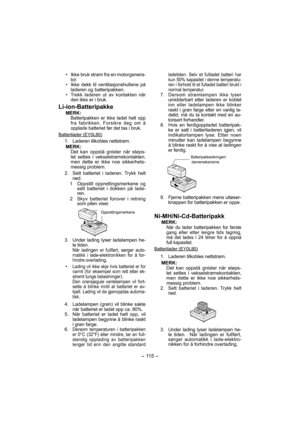

•  Ikke bruk strøm fra en motorgenera-
tor.
•  Ikke dekk til ventilasjonshullene på
lader en og batteripakken.
•
Trekk laderen ut av kontakten når
den ikke er i bruk.
Li-ion-Batteripakke
MERK:Batteripakken er ikke ladet helt opp
fra fabrikken. Forsikre deg om å
opplade batteriet før det tas i bruk.
Batterilader (EY0L80)
  1.  Laderen tilkobles nettstrøm.
MERK:
Det kan oppstå gnister når støps-
let settes i vekselstrømskontakten,
men dette er ikke noe sikkerhets-
messig problem.
  2.  Sett...

- 116 -

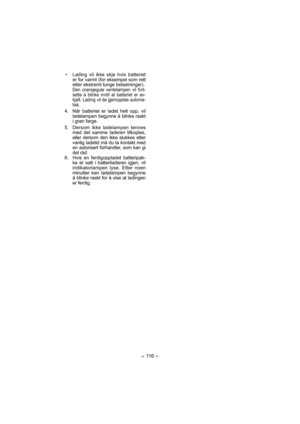

•  Lading vil ikke skje hvis batteriet
er for varmt (for eksempel som rett
etter ekstremt tunge belastninger).
  Den oransjegule ventelampen vil fort-
sette å blinke inntil at batteriet er av-
kjølt. Lading vil da gjenopptas automa-
tisk.
  4.  Når batteriet er ladet helt opp, vil
ladelampen begynne å blinke raskt
i grøn farge.
 5.
Dersom ikke ladelampen tennes
med det samme laderen tilkoples,
eller dersom den ikke slukkes etter
vanlig ladetid må du ta kontakt med
en autorisert...

- 117 -
LAMPEINDIKATORER
Lyser grønt
Laderen koples til vekselstrømskontakten.
Klar til lading.
Blinker raskt i grøn
Ladingen er ferdig. (Ladet helt opp)
Blinker grønt
Batteriet er oppladet ca. 80%. (Arbeidsklar oppladning. Kun
Li-ion)
Lyser grønt
Lading pågår.
Lyser oransjegult
Batteripakke er avkjølt.
Oppladingen av batteripakke foregår langsomt for å redusere
belastning på batteriet (Kun Li-ion).
Blinker oransjegult
Batteripakken er varm. Ladingen vil starte når batteripakkens
temperatur...

- 118 -

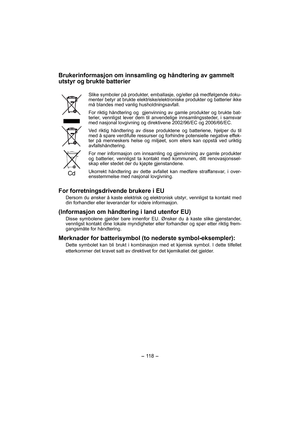

Brukerinformasjon om innsamling og håndtering av gammelt
utstyr og brukte batterier
Slike symboler på produkter, emballasje, og/eller på medfølgende doku-
menter betyr at brukte elektriske/elektroniske produkter og batterier ikke
må blandes med vanlig husholdningsavfall.
For riktig håndtering og  gjenvinning av gamle produkter og brukte bat-
terier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar
med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.
Ved riktig...

- 119 -

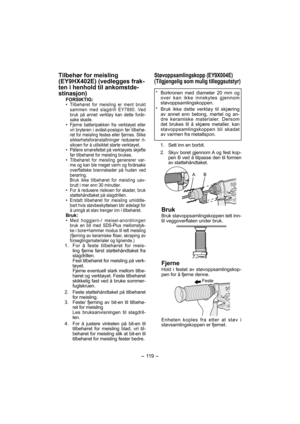

Tilbehør for meisling
(EY9HX402E) (vedlegges frak-
ten i henhold til ankomstde-
stinasjon)
FORSIKTIG:
• Tilbehøret for meisling er ment brukt
sammen med slagdrill EY7880. Ved
bruk på annet verktøy kan dette forår-
sake skade.
• Fjerne batteripakken fra verktøyet eller
vri bryteren i avlåst-posisjon før tilbehø-
ret for meisling festes eller fjernes. Slike
sikkerhetsforanstaltninger reduserer ri-
sikoen for å utilsiktet starte verktøyet.
• Påføre smørefettet på verktøyets skjefte
før...

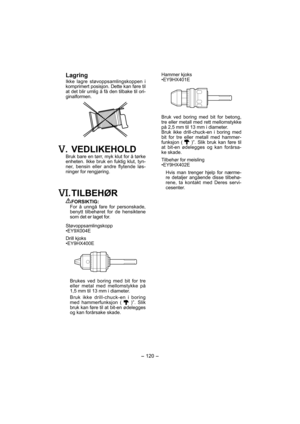

- 120 -
 Lagring
Ikke lagre støvoppsamlingskoppen i
komprimert posisjon. Dette kan føre til
at det blir umlig å få den tilbake til ori-
ginalformen.
. VEDLIKEHOLD
Bruk bare en tørr, myk klut for å tørke
enheten. Ikke bruk en fuktig klut, tyn-
ner, bensin eller andre flytende løs-
ninger for rengjøring.
. TILBEHØR
FORSIKTIG:
For å unngå fare for personskade,
benytt tilbehøret for de hensiktene
som det er laget for.
Støvoppsamlingskopp
•EY9X004E
Drill kjoks
•EY9HX400E
Brukes ved boring med bit for...
