Panasonic Ey7880 Operating Instructions Manual

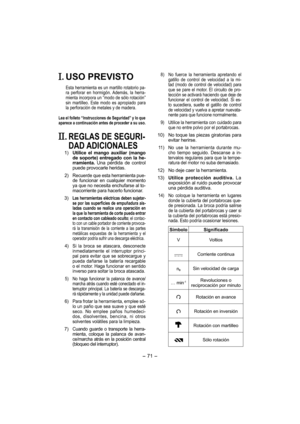

- 71 -
. USO PREVISTO
Esta herramienta es un martillo rotatorio pa-
ra perforar en hormigón. Además, la herra-
mienta incorpora un “modo de sólo rotación”
sin martilleo. Este modo es apropiado para
la perforación de metales y de madera.
Lea el folleto “Instrucciones de Seguridad” y lo que
aparece a continuación antes de proceder a su uso.
. REGLAS DE SEGURI-
DAD ADICIONALES
 1)  Utilice el mango auxiliar (mango
de soporte) entregado con la he-
rramienta. Una pérdida de control
puede provocarle...

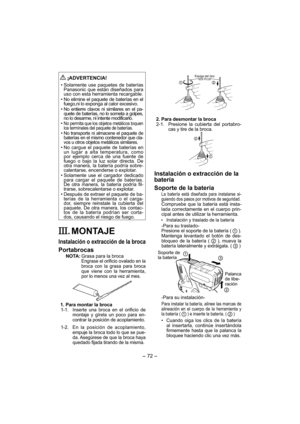

- 72 -

¡ADVERTENCIA!
• Solamente use paquetes de baterías
Panasonic que están diseñados para
uso con esta herramienta recargable.
• No elimine el paquete de baterías en el
fuego,ni lo exponga al calor excesivo.
• No entierre clavos ni similares en el pa-
quete de baterías, no lo someta a golpes,
no lo desarme, ni intente modificarlo.
•
No permita que los objetos metálicos toquen
los terminales del paquete de baterías.
• No transporte ni almacene el paquete de
baterías en el mismo contenedor que...

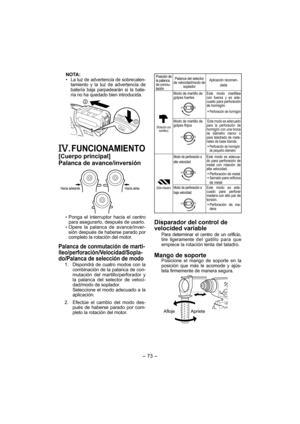

- 73 -
NOTA:•  La luz de advertencia de sobrecalen-
tamiento y la luz de advertencia de
batería baja parpadearán si la bate-
ría no ha quedado bien introducida.
. FUNCIONAMIENTO
[Cuerpo principal]
Palanca de avance/inversión
Hacia atrásHacia adelante
 Ponga el interruptor hacia el centro
para asegurarlo, después de usarlo.
 Opere la palanca de avance/inver-
sión después de haberse parado por
completo la rotación del motor.
Palanca de conmutación de marti-
lleo/perforación/Velocidad/Sopla-
do/Palanca...

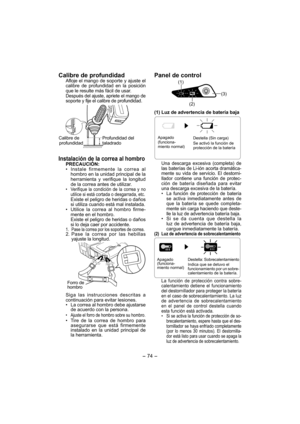

- 74 -
Calibre de profundidadAfloje el mango de soporte y ajuste el
calibre de profundidad en la posición
que le resulte más fácil de usar.
Después del ajuste, apriete el mango de
soporte y fije el calibre de profundidad.
Calibre de
profundidadProfundidad del
taladrado
Instalación de la correa al hombro
PRECAUCIÓN:
•  Instale firmemente la correa al
hombro en la unidad principal de la
herramienta y verifique la longitud
de la correa antes de utilizar.
•  Verifique la condición de la correa y no...

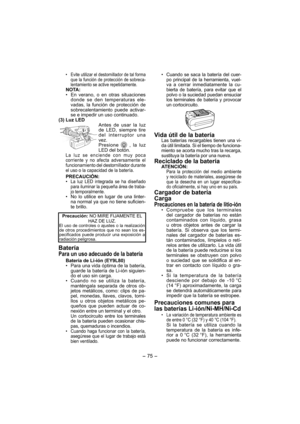

- 75 -
•  Evite utilizar el destornillador de tal forma
que la función de protección de sobreca-
lentamiento se active repetidamente.
NOTA:
•  En verano, o en otras situaciones
donde se den temperaturas ele-
vadas, la función de protección de
sobrecalentamiento puede activar-
se e impedir un uso continuado.
(3) Luz LED
Antes de usar la luz
de LED, siempre tire
del interruptor una
vez.
Presione
 , la luz
LED del botón.
La luz se enciende con muy poca
corriente y no afecta adversamente el...

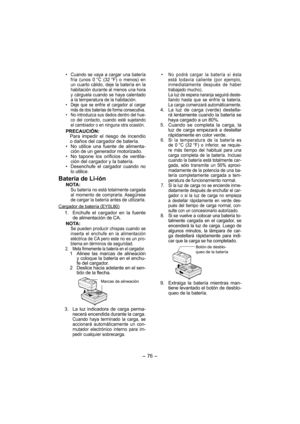

- 76 -
•  Cuando se vaya a cargar una batería
fría (unos 0 °C (32 °F) o menos) en
un cuarto cálido, deje la batería en la
habi tación durante al menos una hora
y cárguela cuando se haya calentado
a la temperatura de la habitación.
•  Deje que se enfríe el cargador al cargar
más de dos baterías de forma consecutiva.
•  No introduzca sus dedos dentro del hue-
co del contacto, cuando esté sujetando
el cambiador o en ninguna otra ocasión.
PRECAUCIÓN:
Para impedir el riesgo de incendio
o daños del...

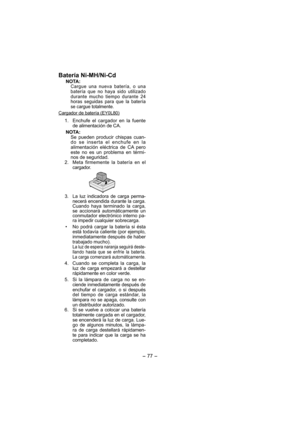

- 77 -
Batería Ni-MH/Ni-Cd
NOTA:Cargue una nueva batería, o una
bate ría que no haya sido utilizado
durante mucho tiempo durante 24
horas seguidas para que la batería
se cargue totalmente.
Cargador de batería (EY0L80)
  1.  Enchufe el cargador en la fuente
de alimentación de CA.
NOTA:
Se pueden producir chispas cuan-
do se inserta el enchufe en la
alimenta ción eléctrica de CA pero
este no es un problema en térmi-
nos de seguridad.
 2.
Meta firmemente la batería en el
carga dor.
  3.  La luz...

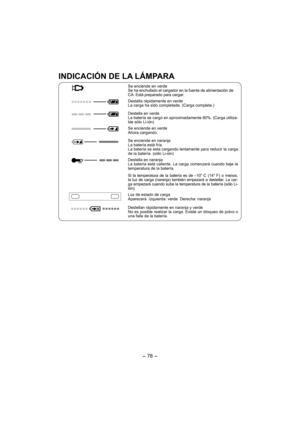

- 78 -
INDICACIÓN DE LA LÁMPARA
Se enciende en verde
Se ha enchufado el cargador en la fuente de alimentación de
CA. Está preparado para cargar.
Destella rápidamente en verde
La carga ha sido completada. (Carga completa.)
Destella en verde
La batería se cargó en aproximadamente 80%. (Carga utili za-
ble sólo Li-ión)
Se enciende en verde
Ahora cargando.
Se enciende en naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la carga
de la batería. (sólo Li-ión)
Destella en...

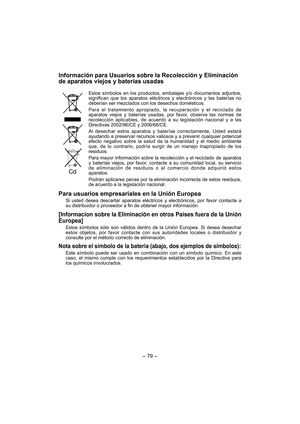

- 79 -
Información para Usuarios sobre la Recolección y Eliminación
de aparatos viejos y baterías usadas
Estos símbolos en los productos, embalajes y/o documentos adjuntos,
significan que los aparatos eléctricos y electrónicos y las baterías no
deberían ser mezclados con los desechos domésticos.
Para el tratamiento apropiado, la recuperación y el reciclado de
aparatos viejos y baterías usadas, por favor, observe las normas de
recolección aplicables, de acuerdo a su legislación nacional y a las...

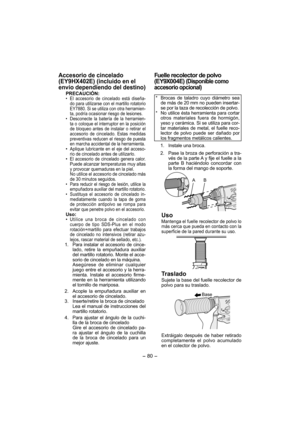

- 80 -
Accesorio de cincelado
(EY9HX402E) (incluido en el
envío dependiendo del destino)
PRECAUCIÓN:•  El accesorio de cincelado está diseña-
do para utilizarse con el martillo rotatorio
EY7880. Si se utiliza con otra herramien-
ta, podría ocasionar riesgo de lesiones.
•  Desconecte la batería de la herramien-
ta o coloque el interruptor en la posición
de bloqueo antes de instalar o retirar el
accesorio de cincelado. Estas medidas
preventivas reducen el riesgo de puesta
en marcha accidental de la...
