Panasonic Ey7880 Operating Instructions Manual

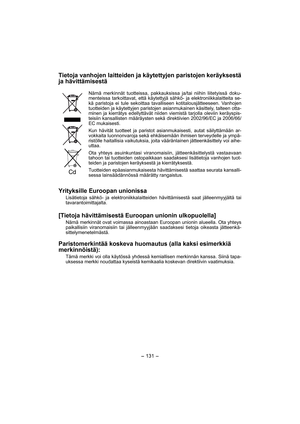

- 131 -
Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä
ja hävittämisestä
Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä doku-
menteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita se-
kä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen
tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen otta-
minen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspis-
teisiin kansallisten määräysten sekä...

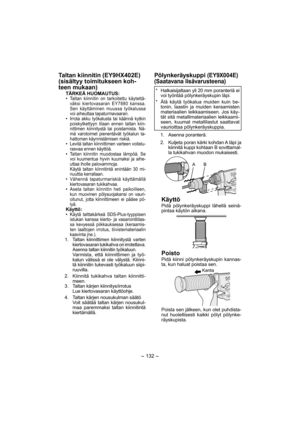

- 132 -
Taltan kiinnitin (EY9HX402E)
(sisältyy toimitukseen koh-
teen mukaan)
TÄRKEÄ HUOMAUTUS:
• Taltan kiinnitin on tarkoitettu käytettä-
väksi kiertovasaran EY7880 kanssa.
Sen käyttäminen muussa työkalussa
voi aiheuttaa tapaturmavaaran.
• Irrota akku työkalusta tai käännä kytkin
poiskytkettyyn tilaan ennen taltan kiin-
nittimen kiinnitystä tai poistamista. Nä-
mä varotoimet pienentävät työkalun ta-
hattoman käynnistämisen riskiä.
• Levitä taltan kiinnittimen varteen voitelu-
rasvaa ennen...

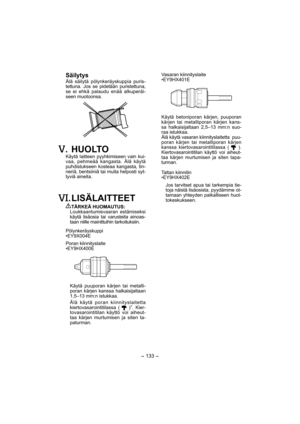

- 133 -
 Säilytys
Älä säilytä pölynkeräyskuppia puris-
tettuna. Jos se pidetään puristettuna,
se ei ehkä palaudu enää alkuperäi-
seen muotoonsa.
. HUOLTO
Käytä laitteen pyyhkimiseen vain kui-
vaa, pehmeää kangasta. Älä käytä
puhdistukseen kosteaa kangasta, tin-
neriä, bentsiiniä tai muita helposti syt-
tyviä aineita.
. LISÄLAITTEET
TÄRKEÄ HUOMAUTUS:
Loukkaantumisvaaran estämiseksi
käytä lisäosia tai varusteita ainoas-
taan niille mainittuihin tarkoituksiin.
Pölynkeräyskuppi
•EY9X004E
Poran...

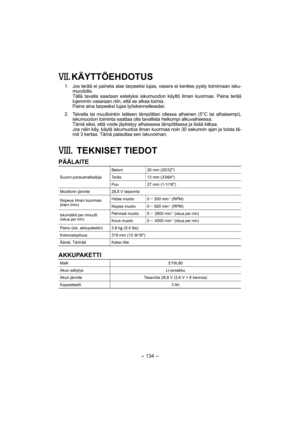

- 134 -
. KÄYTTÖEHDOTUS
 1.  Jos terää ei paineta alas tarpeeksi lujaa, vasara ei kenties pysty toimimaan isku-
muodolla.
    Tällä tavalla saadaan estetyksi iskumuodon käyttö ilman kuormaa. Paina terää
lujemmin vasaraan niin, että se alkaa toimia.
    Paina aina tarpeeksi lujaa työskennellessäsi.
  2.  Talvella tai muulloinkin laitteen lämpötilan ollessa alhainen (5°C tai alhaisempi),
iskumuodon toiminta saattaa olla tavallista heikompi alkuvaiheessa.
    Tämä siksi, että voide jäykistyy alhaisessa...

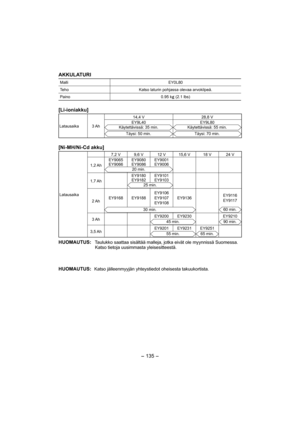

- 135 -
AKKULATURI
Malli EY0L80
Teho Katso laturin pohjassa olevaa arvokilpeä.
Paino 0.95 kg
(2.1 lbs)
[Li-ioniakku]
Latausaika 3 Ah14,4 V 28,8 V
EY9L40Käytettävissä: 35 min.
Täysi: 50 min.
EY9L80Käytettävissä: 55 min.
Täysi: 70 min.
[Ni-MH/Ni-Cd akku]
Latausaika7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
1,2 AhEY9065
EY9066EY9080
EY9086EY9001
EY9006
20 min.
1,7 AhEY9180
EY9182EY9101
EY910325 min.
2 AhEY9168 EY9188EY9106
EY9107
EY9108EY9136EY9116
EY9117
30 min.60 min.
3 AhEY9200 EY9230 EY921045 min.90 min.
3,5...

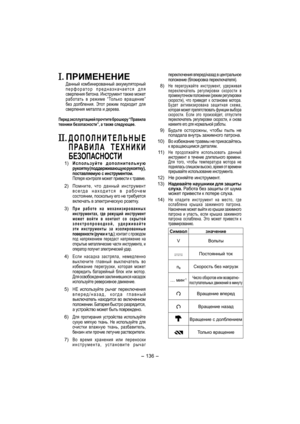

- 136 -
. ПРИМЕНЕНИЕ
Данный комбинированный аккумуляторный
перфоратор предназначается для
сверления бетона. Инструмент также может
работать в режиме “Только вращение”
без долбления. Этот режим подходит для
сверления металла и дерева.
Перед эксплуатацией прочтите брошюру “Правила
техники безопасности”, а также следующее.
. ДОПОЛНИТЕЛЬНЫЕ
ПРАВИЛА ТЕХНИКИ
БЕЗОПАСНОСТИ
 1)  Используйте дополнительную
рукоятку (поддерживающую рукоятку),
поставляемую с инструментом.
  Потеря контроля может привести...

- 137 -
 ОСТОРОЖНО!
•
Не используйте другие батарейные
блоки, кроме блоков Panasonic, пред-
назначенных для использования с
этим аккумуляторным инструментом.
•
 Не помещайте батарейный бл ок в огонь
и не подвергайте его воздействию вы-
сокой температуры.
• Не вставляйте в батарейный бл ок та-
кие предметы, как гвозди, не подвер-
гайте его ударам, не разбирайте его и
не пытайтесь видоизменить.
• Не допускайте прикосновения метал-
лических предметов к клеммам бата-
рейного бл ок а.
•
 Не переносите...

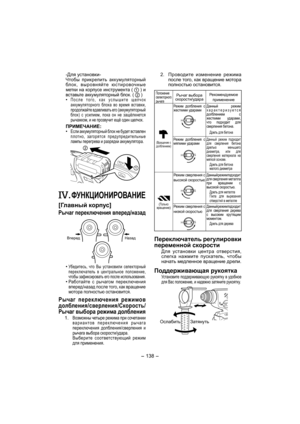

- 138 -
-Для установки-Чтобы прикрепить аккумуляторный
бл ок, выровняйте юстировочные
метки на корпусе инструмента (
 ) и
вставьте аккумуляторный бл ок. (  )• После того, как услышите щелчок
аккумуляторного бл ок а во время вставки,
продолжайте вдавливать его (аккумуляторный
бл ок) с усилием, пока он не защёлкнется
рычажком, и не прозвучит ещё один щелчок.
ПРИМЕЧАНИЕ:
• Если аккумуляторный бл ок не будет вставлен
плотно, загорятся предупредительные
лампы перегрева и разрядки аккумулятора.
....

- 139 -
ГлубиномерОслабьте поддерживающую рукоятку и
отрегулируйте глубиномер на удобную
для Вас глубину. После регулировки,
затяните поддерживающую рукоятку
и зафиксируйте глубиномер.
ГлубиномерГлубина сверления
Установка плечевого ремня
ВНИМАНИЕ:
• Прочно прикрепите плечевой ремень к
главному бл ок у инструмента и проверьте
длину ремня перед использованием.
• Проверьте состояние ремня и не
используйте его в случае, если он имеет
порезы, обрывы и т.п.
 При использовании инструмента с...

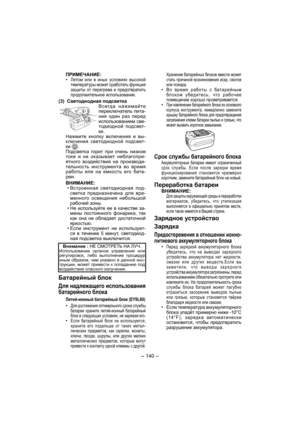

- 140 -
ПРИМЕЧАНИЕ:
• Летом или в иных условиях высокой
температуры может сработать функция
защиты от перегрева и предотвратить
продолжительное использование.
(3)  Светодиодная подсветка
Всегда нажимайте
переключатель пита-
ния один раз перед
использованием све-
тодиодной подсвет-
ки.
Нажмите кнопку включения и вы-
ключения светодиодной подсвет-
ки
.
Подсветка горит при очень низком
токе и не оказывает неблагопри-
ятного воздействия на производи-
тельность инструмента во время
работы или на...
