Stiga Lawn Mower 8211-0208-09 Instruction Manual

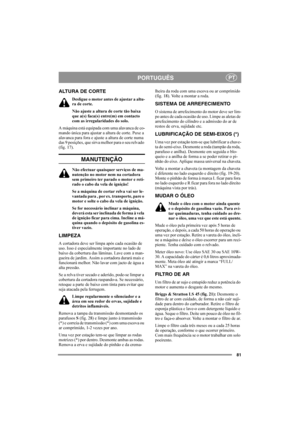

81
PORTUGUÊSPT
ALTURA DE CORTE
Desligue o motor antes de ajustar a altu-
ra de corte.
Não ajuste a altura de corte tão baixa
que a(s) faca(s) entre(m) em contacto
com as irregularidades do solo.
A máquina está equipada com uma alavanca de co-
mando única para ajustar a altura de corte. Puxe a
alavanca para fora e ajuste a altura de corte numa
das 9 posições, que sirva melhor para o seu relvado
(fig. 17).
MANUTENÇÃO
Não efectuar quaisquer serviços de ma-
nutenção no motor nem na cortadora
sem...

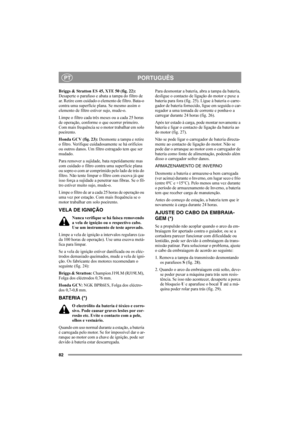

82
PORTUGUÊSPT
Briggs & Stratton ES 45, XTE 50 (fig. 22):
Desaperte o parafuso e abata a tampa do filtro de
ar. Retire com cuidado o elemento de filtro. Bata-o
contra uma superfície plana. Se mesmo assim o
elemento de filtro estiver sujo, mude-o.
Limpe o filtro cada três meses ou a cada 25 horas
de operação, conforme o que ocorrer primeiro.
Com mais frequência se o motor trabalhar em solo
poeirento.
Honda GCV (fig. 23): Desmonte a tampa e retire
o filtro. Verifique cuidadosamente se há orifícios...

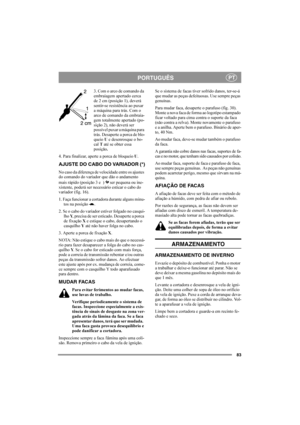

83
PORTUGUÊSPT
3. Com o arco de comando da
embraiagem apertado cerca
de 2 cm (posição 1), deverá
sentir-se resistência ao puxar
a máquina para trás. Com o
arco de comando da embraia-
gem totalmente apertado (po-
sição 2), não deverá ser
possível puxar a máquina para
trás. Desaperte a porca de blo-
queio U e desenrosque o bo-
cal T até se obter essa
posição.
4. Para finalizar, aperte a porca de bloqueio U.
AJUSTE DO CABO DO VARIADOR (*)
No caso da diferença de velocidade entre os ajustes
do...

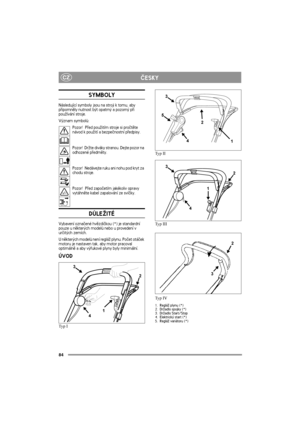

84
CZÈESKY
SYMBOLY
Následující symboly jsou na stroji k tomu, aby
pøipomnìly nutnost být opatrný a pozorný pøi
pou¾ívání stroje.
Význam symbolù:
Pozor!  Pøed pou¾itím stroje si proètìte
návod k pou¾ití a bezpeènostní pøedpisy.
Pozor!  Dr¾te diváky stranou. Dejte pozor na
odhozené pøedmìty.
Pozor!  Nedávejte ruku ani nohu pod kryt za
chodu stroje.
Pozor!  Pøed zapoèetím jakékoliv opravy
vytáhnìte kabel zapalování ze svíèky.
DÙLE®ITÉ
Vybavení oznaèené hvìzdièkou (*) je standardní
pouze u nìkterých...

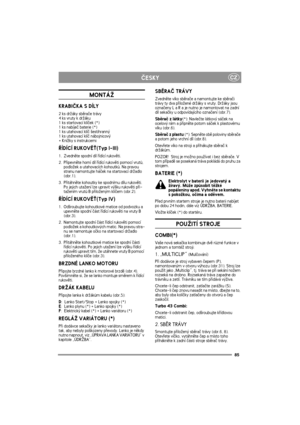

85
CZÈESKY
MONTÁ®
KRABIÈKA S DÍLY
2 ks dr¾áky sbìraèe trávy
4 ks vruty k dr¾áku
1 ks startovací klíèek (*)
1 ks nabíjeè baterie (*)
1 ks utahovací klíè ¹estihranný
1 ks utahovací klíè nábojnicový
+ Kní¾ky s instrukcemi
ØÍDÍCÍ RUKOVÌ«(Typ I-III)
1. Zvednìte spodní díl øídící rukovìti.
2. Pøipevnìte horní díl øídící rukovìti pomocí vrutù,
podlo¾ek a utahovacích kohoutkù. Na pravou
stranu namontujte háèek na startovací dr¾adlo
(obr.1).
3. Pøitáhnìte kohoutky ke spodnímu dílu rukovìti.
Po jejich uta¾ení...

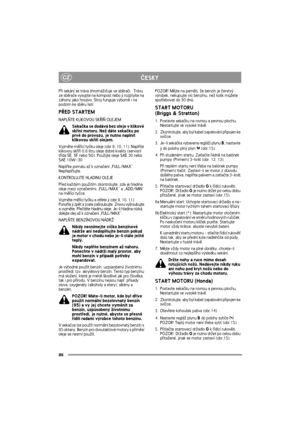

86
CZÈESKY
Pøi sekání se tráva shromá¾ïuje ve sbìraèi.  Trávu
ze sbìraèe vysypte na kompost nebo ji rozptylte na
záhony jako hnojivo. Stroj funguje výbornì i na
podzim ke sbìru listí.
PØED STARTEM
NAPLÒTE KLIKOVOU SKØÍÒ OLEJEM
Sekaèka se dodává bez oleje v klikové
skøíni motoru. Ne¾ dáte sekaèku po
prvé do provozu, je nutno naplnit
klikovou skøíò olejem.
Vyjmìte mìøící tyèku oleje (obr.9, 10, 11). Naplòte
klikovou skøíò 0,6 litru oleje dobré kvality (servisní
tøída SE, SF nebo SG). Pou¾ijte...

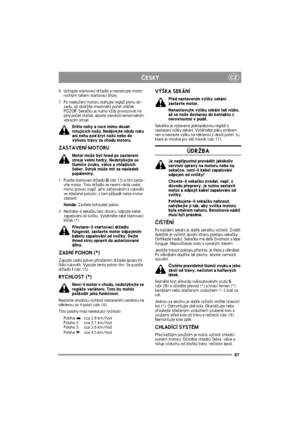

87
CZÈESKY
6. Uchopte startovací dr¾adlo a nastartujte motor
rychlým tahem startovací ¹òùry.
7. Po naskoèení motoru stahujte reglá¾ plynu do-
zadu, a¾ obdr¾íte maximální poèet otáèek.
POZOR! Sekaèku je nutno v¾dy provozovat na
plný poèet otáèek, abyste zamezili nenormálním
vibracím stroje.
Dr¾te nohy a ruce mimo dosah
rotujících no¾ù. Nedávejte nikdy ruku
ani nohu pod kryt no¾ù nebo do
výhozu trávy za chodu motoru.
ZASTAVENÍ MOTORU
Motor mù¾e být hned po zastavení
stroje velmi horký. Nedotýkejte...

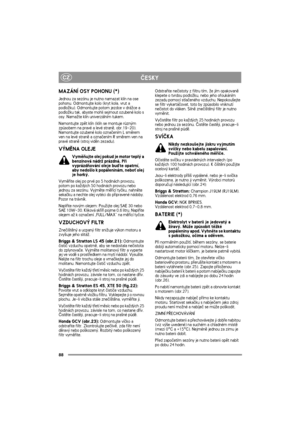

88
CZÈESKY
MAZÁNÍ OSY POHONU (*)
Jednou za sezónu je nutno namazat klín na ose
pohonu. Odmontujte kolo (kryt kola, vrut a
podlo¾ku). Odmontujte potom jezdce v drá¾ce a
podlo¾ku tak, abyste mohli sejmout ozubené kolo s
osy. Nama¾te klín univerzálním tukem.
Namontujte zpìt klín (klín se montuje rùzným
zpùsobem na pravé a levé stranì, obr.19-20).
Namontujte ozubené kolo oznaèením L smìrem
ven na levé stranì a oznaèením R smìrem ven na
pravé stranì (stroj vidìn zezadu).
VÝMÌNA OLEJE
Vymìòujte olej...

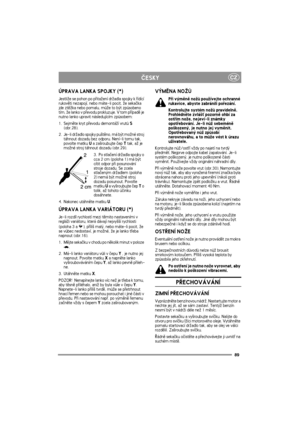

89
CZÈESKY
ÚPRAVA LANKA SPOJKY (*)
Jestli¾e se pohon po pøita¾ení dr¾adla spojky k øídící
rukovìti nezapojí, nebo máte-li pocit, ¾e sekaèka
jde ztì¾ka nebo pomalu, mù¾e to být zpùsobeno
tím, ¾e lanko v pøevodu prokluzuje. V tom pøípadì je
nutno lanko upravit následujícím zpùsobem:
1. Sejmìte kryt pøevodu demontá¾í vrutù S
(obr.28).
2. Je-li dr¾adlo spojky pu¹tìno, má být mo¾né stroj
táhnout dozadu bez odporu. Není-li tomu tak,
povolte matku U a za¹roubujte èep T tak, a¾ je
mo¾né stroj táhnout...

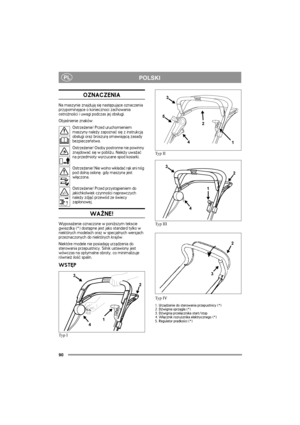

90
PLPOLSKI
OZNACZENIA
Na maszynie znajduj± siê nastêpuj±ce oznaczenia
przypominaj±ce o koniecznoci zachowania
ostro¿no¶ci i uwagi podczas jej obs³ugi.
Obja¶nienie znaków:
Ostrze¿enie! Przed uruchomieniem
maszyny nale¿y zapoznaæ siê z instrukcj±
obs³ugi oraz broszur± omawiaj±c± zasady
bezpieczeñstwa.
Ostrze¿enie! Osoby postronne nie powinny
znajdowaæ siê w pobli¿u. Nale¿y uwa¿aæ
na przedmioty wyrzucane spod kosiarki.
Ostrze¿enie! Nie wolno wk³adaæ r±k ani nóg
pod doln± os³onê. gdy maszyna jest...
