Stiga Lawn Mower 8211 0208 11 Combi 55 48 43 Operators Manual

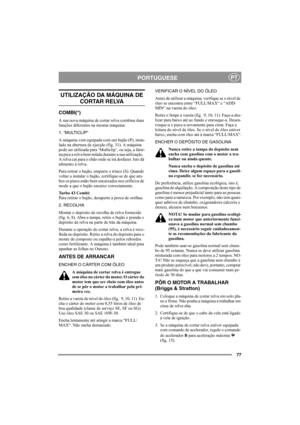

77
PORTUGUESEPT
UTILIZAÇÃO DA MÁQUINA DE
CORTAR RELVA
COMBI(*)
A sua nova máquina de cortar relva combina duas
funções diferentes na mesma máquina:
1. “MULTICLIP“
A máquina vem equipada com um bujão (P), insta-
lado na abertura de ejecção (fig. 31). A máquina
pode ser utilizada para ‘Multiclip’, ou seja, a lâmi-
na pica a relva bem miúda durante a sua utilização.
A relva cai para o chão onde se irá desfazer. Isto dá
alimento à relva.
Para retirar o bujão, empurre o trinco (S). Quando
voltar a...

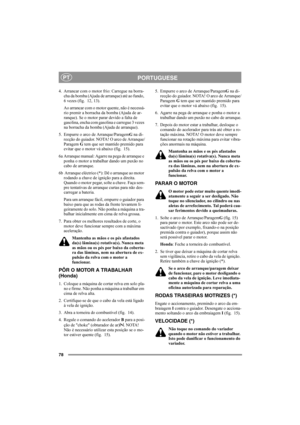

78
PORTUGUESEPT
4. Arrancar com o motor frio: Carregue na borra-
cha da bomba (Ajuda de arranque) até ao fundo,
6 vezes (fig.  12, 13).
Ao arrancar com o motor quente, não é necessá-
rio premir a borracha da bomba (Ajuda de ar-
ranque). Se o motor parar devido a falta de
gasolina, encha com gasolina e carregue 3 vezes
na borracha da bomba (Ajuda de arranque).
5. Empurre o arco de Arranque/ParagemG na di-
recção do guiador. NOTA! O arco de Arranque/
Paragem G tem que ser mantido premido para
evitar...

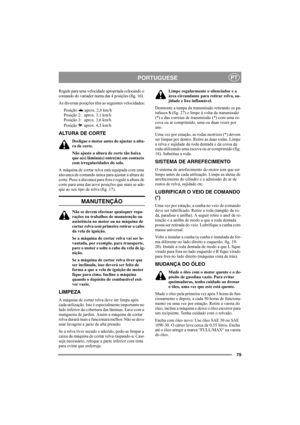

79
PORTUGUESEPT
Regule para uma velocidade apropriada colocando o
comando do variador numa das 4 posições (fig. 16).
As diversas posições têm as seguintes velocidades:
Posição :aprox. 2,8 km/h
Posição 2:  aprox. 3,1 km/h
Posição 3:  aprox. 3,6 km/h
Posição  : aprox. 4,5 km/h
ALTURA DE CORTE
Desligue o motor antes de ajustar a altu-
ra de corte.
Não ajuste a altura de corte tão baixa
que a(s) lâmina(s) entre(m) em contacto
com irregularidades do solo.
A máquina de cortar relva está equipada com uma...

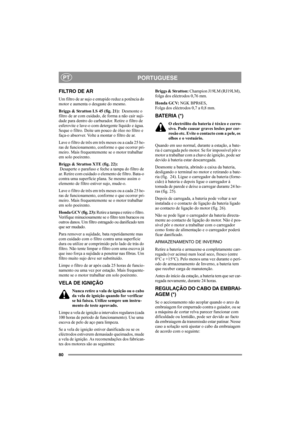

80
PORTUGUESEPT
FILTRO DE AR
Um filtro de ar sujo e entupido reduz a potência do
motor e aumenta o desgaste do mesmo.
Briggs & Stratton LS 45 (fig. 21):  Desmonte o
filtro de ar com cuidado, de forma a não cair suji-
dade para dentro do carburador. Retire o filtro de
esferovite e lave-o com detergente líquido e água.
Seque o filtro. Deite um pouco de óleo no filtro e
faça-o absorver. Volte a montar o filtro de ar.
Lave o filtro de três em três meses ou a cada 25 ho-
ras de funcionamento, conforme o...

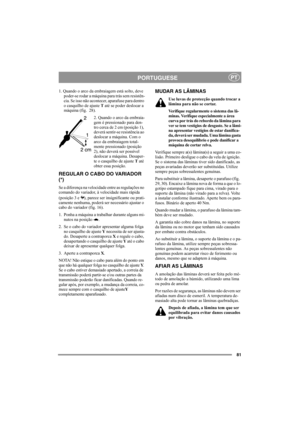

81
PORTUGUESEPT
1. Quando o arco da embraiagem está solto, deve
poder-se rodar a máquina para trás sem resistên-
cia. Se isso não acontecer, aparafuse para dentro
o casquilho de ajuste T até se poder deslocar a
máquina (fig.  28).
2. Quando o arco da embraia-
gem é pressionado para den-
tro cerca de 2 cm (posição 1),
deverá sentir-se resistência ao
deslocar a máquina. Com o
arco da embraiagem total-
mente pressionado (posição
2), não deverá ser possível
deslocar a máquina. Desaper-
te o casquilho...

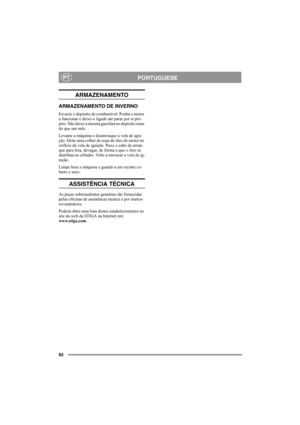

82
PORTUGUESEPT
ARMAZENAMENTO
ARMAZENAMENTO DE INVERNO
Esvazie o depósito de combustível. Ponha o motor
a funcionar e deixe-o ligado até parar por si pró-
prio. Não deixe a mesma gasolina no depósito mais
do que um mês.
Levante a máquina e desenrosque a vela de igni-
ção. Deite uma colher de sopa de óleo do motor no
orifício da vela de ignição. Puxe o cabo de arran-
que para fora, devagar, de forma a que o óleo se
distribua no cilindro. Volte a enroscar a vela de ig-
nição.
Limpe bem a máquina e...

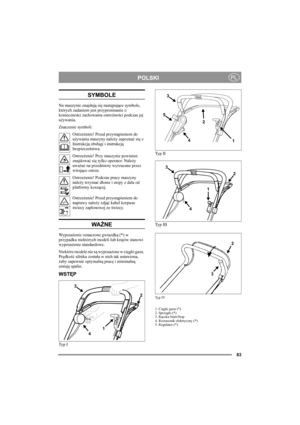

83
POLSKIPL
SYMBOLE
Na maszynie znajdują się następujące symbole,
których zadaniem jest przypominanie o
konieczności zachowania ostrożności podczas jej
używania.
Znaczenie symboli:
Ostrzeżenie! Przed przystąpieniem do
używania maszyny należy zapoznać się z
Instrukcją obsługi i instrukcją
bezpieczeństwa.
Ostrzeżenie! Przy maszynie powinien
znajdować się tylko operator. Należy
uważać na przedmioty wyrzucane przez
wirujące ostrze.
Ostrzeżenie! Podczas pracy maszyny
należy trzymać dłonie i stopy z...

84

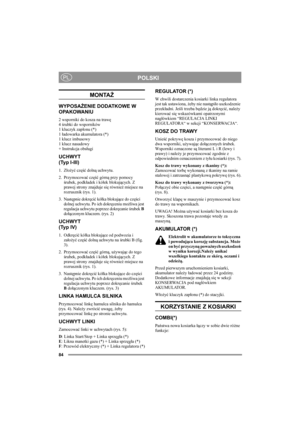

POLSKIPL
MONTAŻ
WYPOSAŻENIE DODATKOWE W
OPAKOWANIU
2 wsporniki do kosza na trawę
4 śrubki do wsporników
1 kluczyk zapłonu (*)
1 ładowarka akumulatora (*)
1 klucz imbusowy
1 klucz nasadowy
+ Instrukcja obsługi
UCHWYT
(Typ I-III)
1. Złożyć część dolną uchwytu.
2. Przymocować część górną przy pomocy
śrubek, podkładek i kółek blokujących. Z
prawej strony znajduje się również miejsce na
rozrusznik (rys. 1).
3. Następnie dokręcić kółka blokujące do części
dolnej uchwytu. Po ich dokręceniu możliwa...

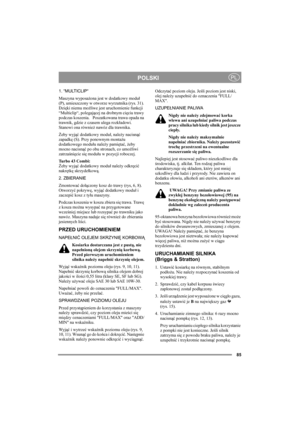

85
POLSKIPL
1. “MULTICLIP“
Maszyna wyposażona jest w dodatkowy moduł
(P), umieszczony w otworze wyrzutnika (rys. 31).
Dzięki niemu możliwe jest uruchomienie funkcji
“Multiclip“, polegającej na drobnym cięciu trawy
podczas koszenia.   Poszatkowana trawa opada na
trawnik, gdzie z czasem ulega rozkładowi.
Stanowi ona również nawóz dla trawnika.
Żeby wyjąć dodatkowy moduł, należy nacisnąć
zapadkę (S). Przy ponownym montażu
dodatkowego modułu należy pamiętać, żeby
mocno nacisnąć po obu stronach, co...

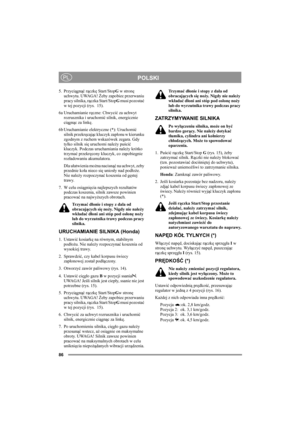

86
POLSKIPL
5. Przyciągnąć rączkę Start/StopG w stronę
uchwytu. UWAGA! Żeby zapobiec przerwaniu
pracy silnika, rączka Start/StopG musi pozostać
w tej pozycji (rys.  15).
6a Uruchamianie ręczne: Chwycić za uchwyt
rozrusznika i uruchomić silnik, energicznie
ciągnąc za linkę.
6b Uruchamianie elektryczne (*): Uruchomić
silnik przekręcając kluczyk zapłonu w kierunku
zgodnym z ruchem wskazówek zegara. Gdy
tylko silnik się uruchomi należy puścić
kluczyk. Podczas uruchamiania należy krótko
trzymać...
