Questo prodotto non ha un interruttore di
alimentazione.
Lalimentazione viene fornita da un dispositivo di
alimentazione esterno a 12 V CC/24 V CA (WV-CW384) o
220 V - 240 V CA (WV-CW380). Consultare il personale di
assistenza per il metodo di accensione / spegnimento.
Per un utilizzo continuo con prestazioni stabili
• Le parti di questo prodotto possono deteriorarsi e si
può accorciare la durata della vita del prodotto quando
lo si utilizza in posizioni soggette ad alte temperature e
forte umidità....

152
qConnettore a spina delluscita del monitor (minijack
ø3,5 mm (monofonico))
Si collega ad un monitor per la regolazione dellangolo
visuale e della messa a fuoco.
wAnello di regolazione dello zoom
Regola la posizione dello zoom. (pagina 160)
eTasto del fuoco posteriore automatico
Attiva la funzione del fuoco posteriore automatico.
rManopola di blocco della messa a fuoco
Blocca il punto focale. (pagina 160)
tSchermo solare (accessorio)
yLente anteriore
uCoperchio dellobiettivo
Protegge lobiettivo. Il...

153

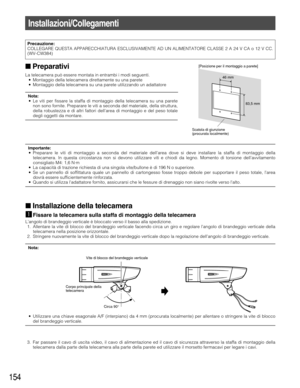

Posizione di installazione
Rivolgersi al proprio rivenditore per assistenza se non si è
sicuri di una posizione appropriata nel proprio particolare
ambiente.
Accertarsi che larea di installazione sia sufficientemente
robusta per sostenere questo prodotto, come un soffitto di
cemento. Se larea di installazione non fosse sufficiente-
mente robusta, rinforzarla ed irrobustirla.
Evitare linstallazione di questo prodotto nelle seguenti
posizioni.
• Posizioni dove viene utilizzato un agente chimico quali...

154
Preparativi
La telecamera può essere montata in entrambi i modi seguenti.
• Montaggio della telecamera direttamente su una parete
• Montaggio della telecamera su una parete utilizzando un adattatore
Nota:• Le viti per fissare la staffa di montaggio della telecamera su una parete
non sono fornite. Preparare le viti a seconda del materiale, della struttura,
della robustezza e di altri fattori dellarea di montaggio e del peso totale
degli oggetti da montare.
Importante:• Preparare le viti di montaggio...

155

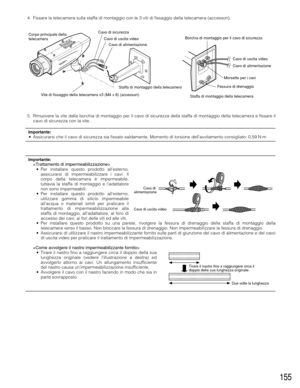

4. Fissare la telecamera sulla staffa di montaggio con le 3 viti di fissaggio della telecamera (accessori).
5. Rimuovere la vite dalla borchia di montaggio per il cavo di sicurezza della staffa di montaggio della telecamera e fissare il
cavo di sicurezza con la vite.
Importante:• Assicurarsi che il cavo di sicurezza sia fissato saldamente. Momento di torsione dell’avvitamento consigliato: 0,59 N·m
Importante:
• Per installare questo prodotto allesterno,
assicurarsi di impermeabilizzare i cavi. Il...

156
xFissare la staffa di montaggio della tele-
camera
• Quando la telecamera viene installata direttamente
su una parete

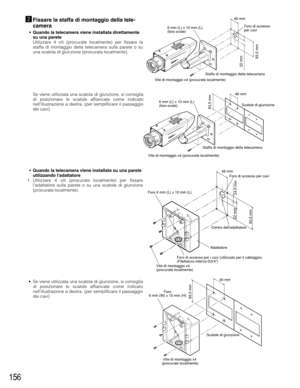

Utilizzare 4 viti (procurate localmente) per fissare la
staffa di montaggio della telecamera sulla parete o su
una scatola di giunzione (procurata localmente).
Vite di montaggio x4 (procurate localmente)Staffa di montaggio della telecamera
22 mm
46 mm
83,5 mm
Foro di accesso
per cavi 6 mm (L) x 10 mm (L)
(foro ovale)
Vite di montaggio x4 (procurate localmente)Scatole di giunzione...

157

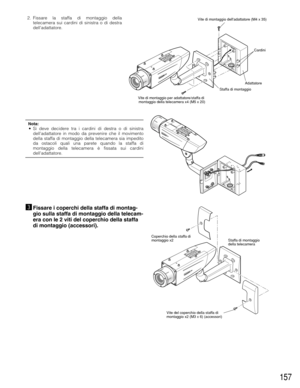

2. Fissare la staffa di montaggio della
telecamera sui cardini di sinistra o di destra
delladattatore.
Staffa di montaggio
AdattatoreCardini
Vite di montaggio per adattatore/staffa di
montaggio della telecamera x4 (M5 x 20)
Vite di montaggio delladattatore (M4 x 35)
cFissare i coperchi della staffa di montag-
gio sulla staffa di montaggio della telecam-
era con le 2 viti del coperchio della staffa
di montaggio (accessori).
Vite del coperchio della staffa di
montaggio x2 (M3 x 6) (accessori)Staffa...

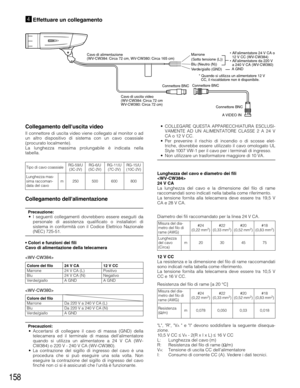

Precauzioni:• Accertarsi di collegare il cavo di massa (GND) della
telecamera ed il terminale di massa dellalimentatore
quando si utilizza un alimentatore a 24 V CA (WV-
CW384) o 220 V - 240 V CA (WV-CW380).
• La contrazione del sigillo di ingresso del cavo è una
procedura che si può eseguire una sola volta. Non
eseguire la contrazione del sigillo di ingresso del cavo
finché non ci si è assicurati che lunità è funzionante.
Colore del filoMarrone Da 220 V a 240 V CA (L)Blu Da 220 V a 240 V CA (N)...

159
Importante:• Quando si utilizza un alimentatore 12 V CC, il riscalda-
tore non è disponibile.
bAssicurarsi di osservare un monitor per la
regolazione quando si regola langolo della
telecamera.

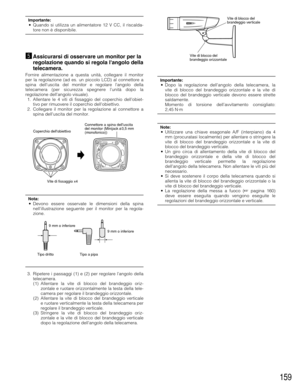

Fornire alimentazione a questa unità, collegare il monitor
per la regolazione (ad es. un piccolo LCD) al connettore a
spina delluscita del monitor e regolare langolo della
telecamera (per sicurezza spegnere lunità dopo la
regolazione dellangolo visuale).
1. Allentare le 4 viti di fissaggio del coperchio...

160

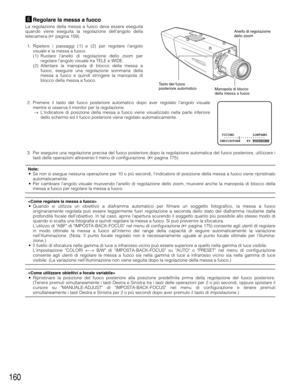

nRegolare la messa a fuoco
La regolazione della messa a fuoco deve essere eseguita
quando viene eseguita la regolazione dellangolo della
telecamera (pagina 159).
1. Ripetere i passaggi (1) e (2) per regolare langolo
visuale e la messa a fuoco.
(1) Ruotare lanello di regolazione dello zoom per
regolare langolo visuale tra TELE e WIDE.
(2) Allentare la manopola di blocco della messa a
fuoco, eseguire una regolazione sommaria della
messa a fuoco e quindi stringere la manopola di
blocco della messa a...
