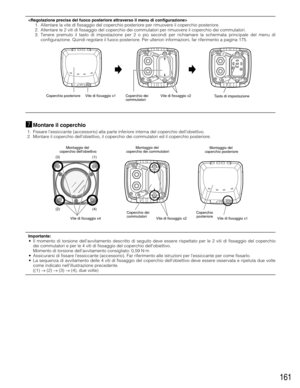

1. Allentare la vite di fissaggio del coperchio posteriore per rimuovere il coperchio posteriore.
2. Allentare le 2 viti di fissaggio del coperchio dei commutatori per rimuovere il coperchio dei commutatori.
3. Tenere premuto il tasto di impostazione per 2 o più secondi per richiamare la schermata principale del menu di
configurazione. Quindi regolare il fuoco posteriore. Per ulteriori informazioni, far riferimento a pagina 175.
mMontare il coperchio
1. Fissare lessiccante (accessorio) alla parte...

162
,Montare lo schermo solare

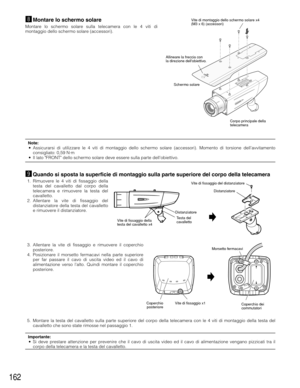

Montare lo schermo solare sulla telecamera con le 4 viti di
montaggio dello schermo solare (accessori).
Corpo principale della
telecamera Schermo solareVite di montaggio dello schermo solare x4
(M3 x 6) (accessori)
Allineare la freccia con
la direzione dellobiettivo.
Note:• Assicurarsi di utilizzare le 4 viti di montaggio dello schermo solare (accessori). Momento di torsione dell’avvitamento
consigliato: 0,59 N·m
• Il lato FRONT dello schermo solare deve essere sulla...

163
⁄0Quando si utilizza lattacco del cavalletto (accessorio) (quando si utilizza una staffa di montag-
gio della telecamera differente)
1. Rimuovere le 4 viti di fissaggio della testa del cavalletto dal corpo della telecamera e rimuovere la testa del cavalletto.
Smontare la testa del cavalletto e tirare fuori il cavo di uscita
video ed il cavo di alimentazione.
2. Montare lattacco del cavalletto (accessorio) con le 4 viti di
montaggio per lattacco del cavalletto (accessori).
Vite di montaggio dello...

164

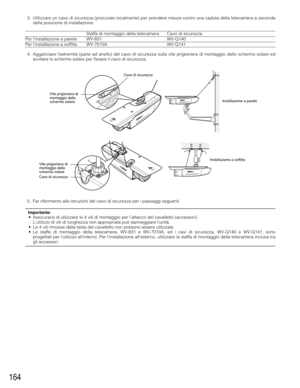

3. Utilizzare un cavo di sicurezza (procurato localmente) per prendere misure contro una caduta della telecamera a seconda
della posizione di installazione.
Staffa di montaggio della telecamera Cavo di sicurezza
Per linstallazione a parete WV-831 WV-Q140
Per linstallazione a soffitto WV-7010A WV-Q141
4. Agganciare lestremità (parte ad anello) del cavo di sicurezza sulla vite prigioniera di montaggio dello schermo solare ed
avvitare lo schermo solare per fissare il cavo di sicurezza.
5. Far...

CAMERAConfigurare le impostazioni riguardanti le operazioni della telecamera.
ID CAMERA Il titolo della telecamera può essere modificato e visualizzato sullo schermo.
ALC Configurare il metodo di controllo della luce.
OTTURATORE Selezionare la velocità dellotturatore.
AGC Selezionare il metodo di regolazione del guadagno.
SENS UP Regolare la sensibilità.
SINC Configurare il metodo di sincronizzazione.
BIL.BIANCO Selezionare il metodo di regolazione del bilanciamento del bianco.
MOTION DET Configurare le...

166
Operazioni di base

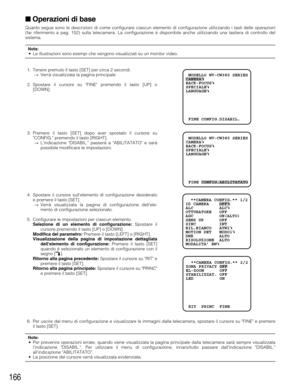

Quanto segue sono le descrizioni di come configurare ciascun elemento di configurazione utilizzando i tasti delle operazioni
(far riferimento a pag. 152) sulla telecamera. La configurazione è disponibile anche utilizzando una tastiera di controllo del
sistema.
Nota: • Le illustrazioni sono esempi che vengono visualizzati su un monitor video.
1. Tenere premuto il tasto [SET] per circa 2 secondi.
→Verrà visualizzata la pagina principale.
2. Spostare il cursore su FINE premendo il...

167
Procedure di impostazione

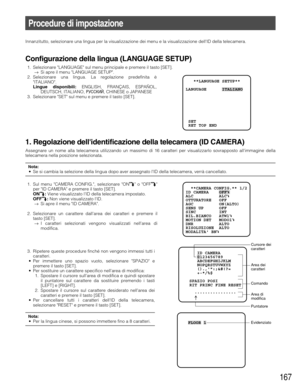

Innanzitutto, selezionare una lingua per la visualizzazione dei menu e la visualizzazione dellID della telecamera.
Configurazione della lingua (LANGUAGE SETUP)
1. Selezionare LANGUAGE sul menu principale e premere il tasto [SET].
→Si apre il menu LANGUAGE SETUP.
2. Selezionare una lingua. La regolazione predefinita è
ITALIANO.
Lingue disponibili:ENGLISH, FRANÇAIS, ESPAÑOL,
DEUTSCH, ITALIANO, êìëëäàâ, CHINESE o JAPANESE
3. Selezionare SET sul menu e premere il tasto [SET].
1....

168
4. Per specificare la posizione di visualizzazione dellID:
1. Selezionare POSI e premere il tasto [SET].
→LID della telecamera immesso verrà evidenziato sullo schermo.
2. Spostarlo nella posizione appropriata e premere il tasto [SET].
→La posizione viene determinata e lo schermo tornerà al menu ID CAMERA.
Nota:• Tenere premuto uno dei tasti [LEFT], [RIGHT], [UP] o [DOWN] per un secondo o più per spostare lID della telecamera più
velocemente in base alla necessità.
2. Impostazione della modalità di...

169

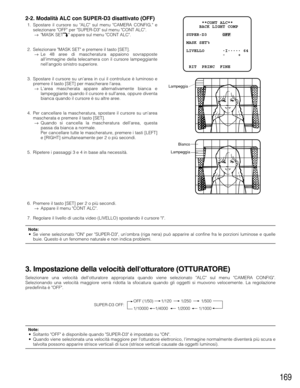

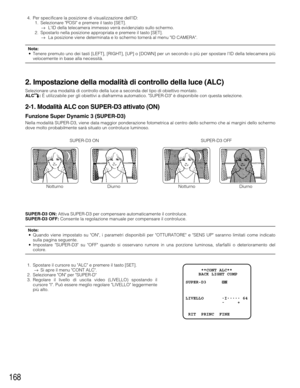

2-2. Modalità ALC con SUPER-D3 disattivato (OFF)
1. Spostare il cursore su ALC sul menu CAMERA CONFIG. e
selezionare OFF per SUPER-D3 sul menu CONT ALC.
→MASK SETO appare sul menu CONT ALC.
2. Selezionare MASK SET e premere il tasto [SET].
→Le 48 aree di mascheratura appaiono sovrapposte
allimmagine della telecamera con il cursore lampeggiante
nellangolo sinistro superiore.
3. Spostare il cursore su unarea in cui il controluce è luminoso e
premere il tasto [SET] per mascherare larea.
→Larea...

170

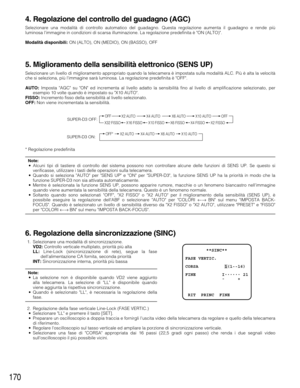

4. Regolazione del controllo del guadagno (AGC)
Selezionare una modalità di controllo automatico del guadagno. Questa regolazione aumenta il guadagno e rende più
luminosa limmagine in condizioni di scarsa illuminazione. La regolazione predefinita è ON (ALTO).
Modalità disponibili:ON (ALTO), ON (MEDIO), ON (BASSO), OFF
5. Miglioramento della sensibilità elettronico (SENS UP)
Selezionare un livello di miglioramento appropriato quando la telecamera è impostata sulla modalità ALC. Più è alta la velocità...
