Panasonic Ey7541 Operating Instructions Manual

- 71 -

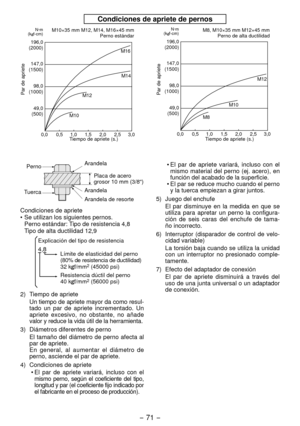

Condiciones de apriete de pernos
M12M14
M16
M10
0,00 ,5 1,0 1,5 2,0 2,5 3,0
196,0(2000)
147,0
(1500)
98,0
(1000)
49,0
(500)
Tiempo de apriete (s.)
M10×35 mm M1, M14, M16×45 mm
Perno estándar
Par de apriete
N·m
(kgf-cm)
 0,00 ,5 1,0 1,5 2,0 2,5 3,0
M12
M10
M8
196,0(2000)
147,0
(1500)
98,0
(1000)
49,0
(500)
Tiempo de apriete (s.)
M8, M10×35 mm M1×45 mm
Perno de alta ductilidad
Par de apriete
N·m
(kgf-cm)
Perno
Tuerca Arandela
Placa de acero
grosor 10 mm (3/8")
Arandela
Arandela de...

- 7 -
VI. ACCESORIOS
Utilice sólo brocas adecuadas al tamaño del portabrocas.
(EY9HX110E)
Utilice el portabrocas de cambio rápido (EY9HX110E)
opcional original de Panasonic para máximas prestaciones.
VII.	ANEXO
MÁXIMAS CAPACIDADES RECOMENDADAS
ModeloEY7541
Apriete de perno Perno normal: M6 – M16
Perno de gran tracción: M6 – M1
Apriete de
tornillo Tornillo para madera
 3,5 –  9,5 mm (1/8" – 3/8")
Tornillo autorroscante
 3,5 –  6 mm (1/8" – 1/4")
VIII. ESPECIFICACIONES
UNIDAD...

- 73 -

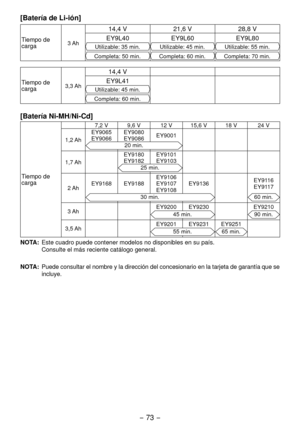

[Batería de Li-ión]
Tiempo de
carga3 Ah
14,4 V1,6 V8,8 V
EY9L40 EY9L60EY9L80
Utilizable: 35 min.Utilizable: 45 min.Utilizable: 55 min.
Completa: 50 min.Completa: 60 min.Completa: 70 min.
Tiempo de
carga3,3 Ah
14,4 V
EY9L41
Utilizable: 45 min.
Completa: 60 min.
[Batería Ni-MH/Ni-Cd]
Tiempo de
carga
7, V 9,6 V 1 V 15,6 V 18 V 4 V
1, Ah EY9065
EY9066
EY9080
EY9086
EY9001
0 min.
1,7 Ah EY9180
EY918
EY9101
EY91035 min.
 Ah
EY9168 EY9188 EY9106...

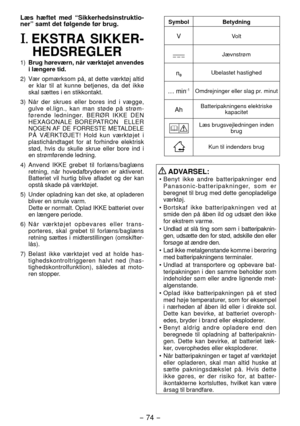

- 74 -
Læs hæftet med “Sikkerhedsinstruktio-
ner” samt det følgende før brug.
I. EKSTRA SIKKER-
HEDSREGLER
1)  Brug høreværn, når værktøjet anvendes
i længere tid.
)  Vær opmærksom på, at dette værktøj altid
er klar til at kunne betjenes, da det ikke
skal sættes i en stikkontakt.
3)  Når der skrues eller bores ind i væ gge,
gulve el.lign., kan man støde på strøm -
førende ledninger. BERØR IKKE DEN
HEXAGONALE BOREPATRON  ELLER
NOGEN AF DE FORRESTE METALDELE
PÅ VÆRKTØJET! Hold kun værktøjet i...

- 75 -

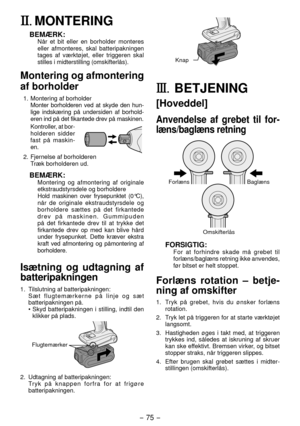

II.	MONTERING
BEMÆRK:Når et bit eller en borholder monteres
eller afmonteres, skal batteripakningen
tages af værktøjet, eller triggeren skal
stilles i midterstilling (omskifterlås).
Montering og afmontering
af borholder
1.  Montering af borholder
 Monter borholderen ved at skyde den hun -
lige indskæring på undersiden af borhold -
eren ind på det fikantede drev på maskinen.
  Kontroller, at bor -
holderen sidder
fast på maskin -
en.
.  Fjernelse af borholderen Træk borholderen ud....

- 76 -

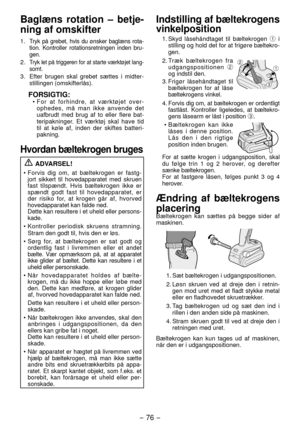

Baglæns rotation – betje-
ning af omskifter
1. Tryk på grebet, hvis du ønsker baglæns rota-
tion. Kontroller rotationsretningen inden bru -
gen.
. Tryk let på triggeren for at starte vær ktøjet lang -
somt.
3.  Efter brugen skal grebet sættes i midter -
stillingen (omskifterlås).
FORSIGTIG:•  For at forhindre, at værktøjet over -
ophedes, må man ikke anvende det
uafbrudt med brug af to eller flere bat -
teripakninger. Et værktøj skal have tid
til at køle af, inden der skiftes batteri -...

- 77 -

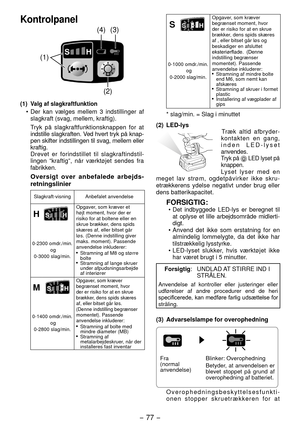

Kontrolpanel
(1)
()
(4) (3)
(1)  Valg af slagkraftfunktion

Der kan vælges mellem 3 indstillinger af
slagkraft (svag, mellem, kraftig).
Tryk på slagkraftfunktionsknappen for at
indstille slagkraften. Ved hvert tryk på knap -
pen skifter indstillingen til svag, mellem eller
kraftig.
Drevet er forindstillet til slagkraftindstil -
lingen “kraftig”, når værktøjet sendes fra
fabrikken.
Oversigt over anbefalede arbejds-
retningslinier
Slagkraft-visning Anbefalet anvendelse
H
Opgaver, som...

- 78 -

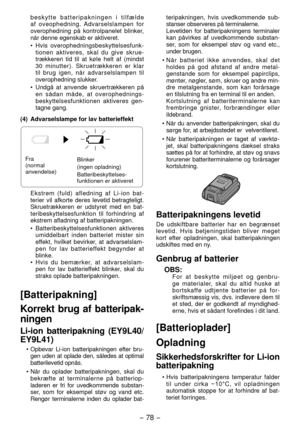

b e s k y t t e   b a t t e r i p a k n i n g e n   i   t i l f æ l d e
af  oveophedning.  Advarselslampen  for
overophedning  på  kontrolpanelet  blinker,
når denne egenskab er aktiveret.
•
  Hvis  overophedningsbeskyttelsesfunk-
t

ionen  aktiveres,  skal  du  give  skrue -
trækkeren  tid  til  at  køle  helt  af  (mindst
30  minutter).  Skruetrækkeren  er  klar
til  brug  igen,  når  advarselslampen  til
overophedning slukker.
•

  Undgå  at  anvende  skruertrækkeren  på
en  sådan...

- 79 -

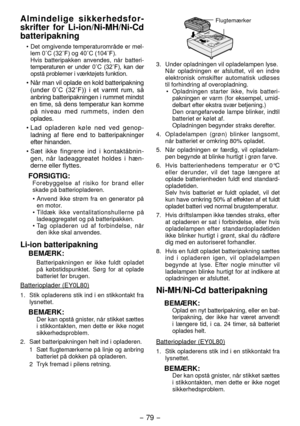

Almindelige sikkerhedsfor-
skrifter for Li-ion/Ni-MH/Ni-Cd
batteripakning
•  Det omgivende temperaturområde er mel-
lem	0˚C	(32˚F)	og	40˚C	(104˚F).
  Hvis batteripakken anvendes, når ba tteri -
temperaturen 	er	 under 	0˚C	 (32˚F),	 kan	der
opstå problemer i værktøjets funktion.
•  Når man vil oplade en kold batter ipakning
(under 	0˚C 	(32˚F)) 	 i	et	varmt 	rum, 	så
anbring batter ipakningen i rummet mindst
en time, så dens temperatur kan komme
på niveau med rummets, inden den
oplades....

- 80 -

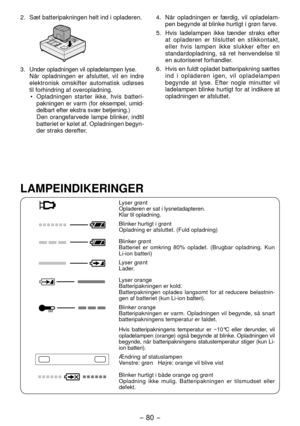

.  Sæt batteripakningen helt ind i opladeren.
3. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre
elektronisk omskifter automatisk udløses
til forhindring af overopladning.
•  Opladningen starter ikke, hvis batteri -
pakningen er varm (for eksempel, umid -
delbart efter ekstra svær betjening.)
  Den orangefarvede lampe blinker, indtil
batteriet er kølet af. Opladningen begyn-
der straks derefter.
LAMPEINDIKERINGER
Lyser grønt
Opladeren er sat i...
