Panasonic Ey7880 Operating Instructions Manual

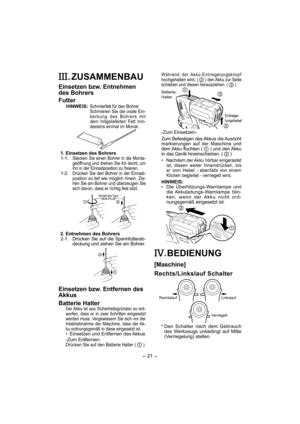

- 21 -
. ZUSAMMENBAU
Einsetzen bzw. Entnehmen
des Bohrers
Futter
HINWEIS:  Schmierfett für den Bohrer
  Schmieren Sie die ovale Ein-
kerbung des Bohrers mit
dem mitgelieferten Fett min-
destens einmal im Monat.

1. Einsetzen des Bohrers
 1-1.
Stecken Sie einen Bohrer in die Monta-
geöffnung und drehen Sie ihn leicht, um
ihn in der Einrastposition zu fixieren.
 1-2.  Drücken Sie den Bohrer in der Einrast-
position so tief wie möglich hinein. Zie-
hen Sie am Bohrer und überzeugen Sie
sich davon,...

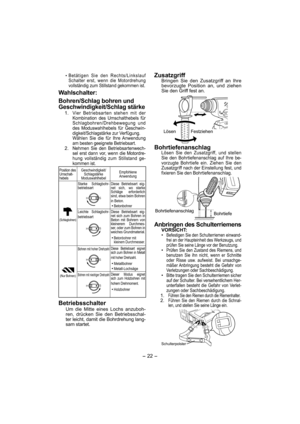

- 22 -
 Betätigen Sie den Rechts/Linkslauf
Schalter erst, wenn die Motordrehung
vollständig zum Stillstand gekommen ist.
Wahlschalter:
Bohren/Schlag bohren und
Geschwindigkeit/Schlag stärke
 1. Vier Betriebsarten stehen mit der
Kombination des Umschalthebels für
Schlagbohren/Drehbewegung und
des Moduswahlhebels für Geschwin-
digkeit/Schlagstärke zur Verfügung.
  Wählen Sie die für Ihre Anwendung
am besten geeignete Betriebsart.
 2.  Nehmen Sie den Betriebsartenwech-
sel erst dann vor, wenn die...

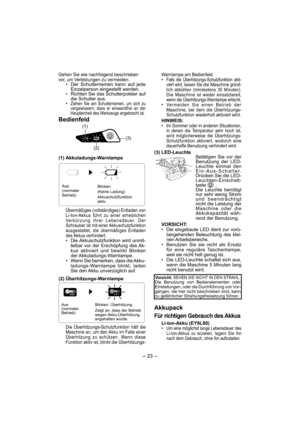

- 23 -
Warnlampe am Bedien feld.• Falls die Überhitzungs-Schutzfunk tion akti-
viert wird, lassen Sie die Maschine gründ-
lich abkühlen (min destens 30 Minuten).
Die Maschine ist wieder einsatzbereit,
wenn die Überhitzungs-Warnlampe erlischt.
• Vermeiden Sie einen Betrieb der
Maschine, bei dem die Überhitzungs-
Schutzfunktion wiederholt aktiviert wird.
HINWEIS:
• Im Sommer oder in anderen Situationen,
in denen die Temperatur sehr hoch ist,
wird möglicherweise die Überhitzungs-
Schutzfunktion...

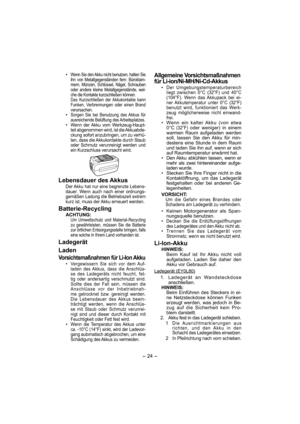

- 24 -
• Wenn Sie den Akku nicht benutzen, halten Sie
ihn von Metallgegenständen fern: Büroklam-
mern, Münzen, Schlüssel, Nägel, Schrauben
oder andere kleine Metallgegenstände, wel-
che die Kontakte kurzschließen können.
  Das Kurzschließen der Akkukontakte kann
Funken, Verbrennungen oder einen Brand
verursachen.
• Sorgen Sie bei Benutzung des Akkus für
ausreichende Belüftung des Arbeitsplat zes.
• Wenn der Akku vom Werkzeug-Haupt-
teil abgenommen wird, ist die Akkuabde-
ckung sofort anzubringen,...

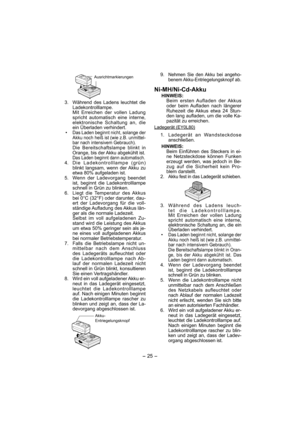

- 25 -

Ausrichtmarkierungen
  3.  Während des Ladens leuchtet die
Lade kontrolllampe.
    Mit Erreichen der vollen Ladung
spricht automatisch eine interne,
elektronische Schaltung an, die
ein Überladen verhindert.
•
Das Laden beginnt nicht, solange der
Akku noch heiß ist (wie z.B. unmittel-
bar nach intensivem Gebrauch).
  Die Bereitschaftslampe blinkt in
Orange, bis der Akku abgekühlt ist.
  Das Laden beginnt dann automatisch.  4.  Die Ladekontrolllampe (grün)
blinkt lang sam, wenn der Akku...

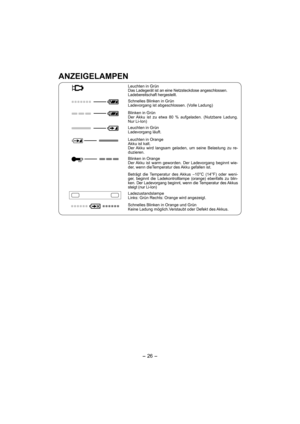

- 26 -
ANZEIGELAMPEN
Leuchten in Grün
Das Ladegerät ist an eine Netzsteckdose angeschlossen.
Ladebereitschaft hergestellt.
Schnelles Blinken in Grün
Ladevorgang ist abgeschlossen. (Volle Ladung)
Blinken in Grün
Der Akku ist zu etwa 80 % aufgeladen. (Nutzbare Ladung.
Nur Li-Ion)
Leuchten in Grün
Ladevorgang läuft.
Leuchten in Orange
Akku ist kalt.
Der Akku wird langsam geladen, um seine Belastung zu re-
duzieren.
Blinken in Orange
Der Akku ist warm geworden. Der Ladevorgang beginnt wie-
der, wenn...

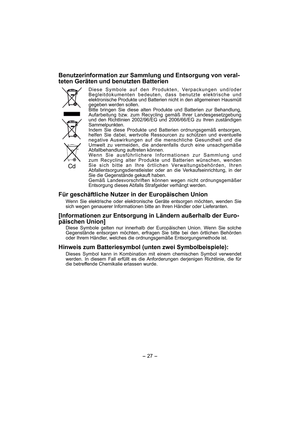

- 27 -
Benutzerinformation zur Sammlung und Entsorgung von veral-
teten Geräten und benutzten Batterien
Diese Symbole auf den Produkten, Verpackungen und/oder
Begleitdokumenten bedeuten, dass benutzte elektrische und
elektronische Produkte und Batterien nicht in den allgemeinen Hausmül\
l
gegeben werden sollen.
Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung,
Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung
und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren...

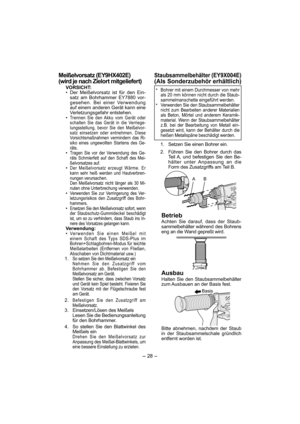

- 28 -
Meißelvorsatz (EY9HX402E)
(wird je nach Zielort mitgeliefert)
VORSICHT:
•  Der Meißelvorsatz ist für den Ein-
satz am Bohrhammer EY7880 vor-
gesehen. Bei einer Verwendung
auf einem anderen Gerät kann eine
Verletzungsgefahr entstehen.
•
Trennen Sie den Akku vom Gerät oder
schalten Sie das Gerät in die Verriege-
lungsstellung, bevor Sie den Meißelvor-
satz einsetzen oder entnehmen. Diese
Vorsichtsmaßnahmen vermindern das Ri-
siko eines ungewollten Startens des Ge-
räts.
• Tragen Sie vor der...

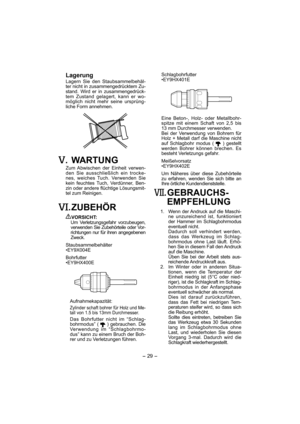

- 29 -
 Lagerung
Lagern Sie den Staubsammelbehäl-
ter nicht in zusammengedrücktem Zu-
stand. Wird er in zusammengedrück-
tem Zustand gelagert, kann er wo-
möglich nicht mehr seine ursprüng-
liche Form annehmen.
. WARTUNG
Zum Abwischen der Einheit verwen-
den Sie ausschließlich ein trocke-
nes, weiches Tuch. Verwenden Sie
kein feuchtes Tuch, Verdünner, Ben-
zin oder andere flüchtige Lösungsmit-
tel zum Reinigen.
. ZUBEHÖR
VORSICHT:
  Um Verletzungsgefahr vorzubeugen,
verwenden Sie Zubehörteile oder...

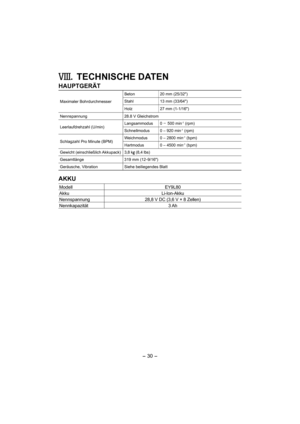

- 30 -
. TECHNISCHE DATEN
HAUPTGERÄT
Maximaler BohrdurchmesserBeton 20 mm (25/32)
Stahl  13 mm (33/64)
Holz 27 mm (1-1/16)
Nennspannung 28.8 V Gleichstrom
Leerlaufdrehzahl (U/min)Langsammodus 0 –
500 min
-1 (rpm)
Schnellmodus 0 – 920 min
-1 (rpm)
Schlagzahl Pro Minute (BPM)Weichmodus 0 – 2800 min
-1 (bpm)
Hartmodus 0 – 4500 min
-1 (bpm)
Gewicht (einschließlich Akkupack)3,8 k

(8,4 lbs)
Gesamtlänge 319 mm (12-
9/16)
Geräusche, Vibration Siehe beiliegendes Blatt
AKKU
ModellEY9L80
AkkuLi-Ion-Akku...
