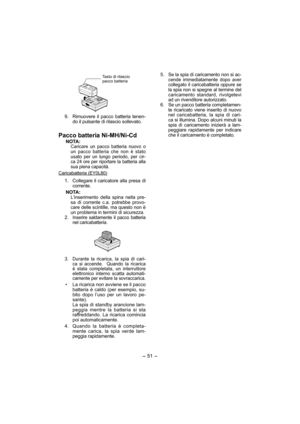

- 51 -
Tasto di rilascio
pacco batteria
  9.  Rimuovere il pacco batteria tenen-
do il pulsante di rilascio sollevato.
Pacco batteria Ni-MH/Ni-Cd
NOTA:Caricare un pacco batteria nuovo o
un pacco batteria che non è stato
usato per un lungo periodo, per cir-
ca 24 ore per riportare la batteria alla
sua piena capacità.
Caricabatteria (EY0L80)
  1.  Collegare il caricatore alla presa di
corrente.
NOTA:
L’inserimento della spina nella pre-
sa di corrente c.a. potrebbe provo-
care delle scintille, ma...

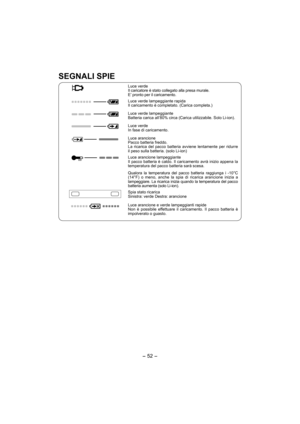

- 52 -
SEGNALI SPIE
Luce verde
Il caricatore è stato collegato alla presa murale.
E’ pronto per il caricamento.
Luce verde lampeggiante rapida
Il caricamento è completato. (Carica completa.)
Luce verde lampeggiante
Batteria carica all’80% circa (Carica utilizzabile. Solo Li-ion).
Luce verde
In fase di caricamento.
Luce arancione
Pacco batteria freddo.
La ricarica del pacco batteria avviene lentamente per ridurre
il peso sulla batteria. (solo Li-ion)
Luce arancione lampeggiante
Il pacco batteria è...

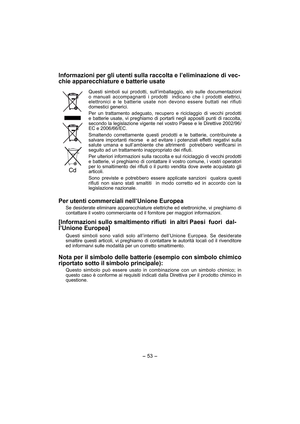

- 53 -
Informazioni per gli utenti sulla raccolta e l’eliminazione di vec-
chie apparecchiature e batterie usate
Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni
o manuali accompagnanti i prodotti  indicano che i prodotti elettrici,
elettronici e le batterie usate non devono essere buttati nei rifiuti
domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti
e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta,
secondo...

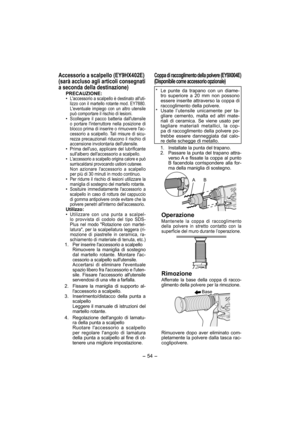

- 54 -
Accessorio a scalpello (EY9HX402E)
(sarà accluso agli articoli consegnati
a seconda della destinazione)
PRECAUZIONE:
• Laccessorio a scalpello è destinato alluti-
lizzo con il martello rotante mod. EY7880.
Leventuale impiego con un altro utensile
può comportare il rischio di lesioni.
• Scollegare il pacco batteria dallutensile
o portare linterruttore nella posizione di
blocco prima di inserire o rimuovere lac-
cessorio a scalpello. Tali misure di sicu-
rezza precauzionali riducono il...

- 55 -
 Immagazzinamento
Non immagazzinate la coppa di racco-
glimento della polvere in una posizione
di schiacciamento. Se rimane in que-
sto stato, potrebbe essere impossibile
farla ritornare nella forma originale.
. MANUTENZIONE
Usare solo un panno morbido asciut-
to per pulire l’unità. Non usare un
panno umido, acquaragia, benzina o
altre sostanze volatili per la pulizia.
. ACCESSORI
PRECAUZIONE:
Per prevenire il rischio di infortuni,
utilizzare accessori o parti in dotazio-
ne solo per l’uso...

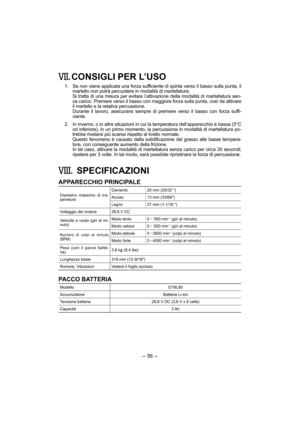

- 56 -
. CONSIGLI PER L’USO
 1.  Se non viene applicata una forza sufficiente di spinta verso il basso sulla punta, il
martello non potrà percuotere in modalità di martellatura.
    Si tratta di una misura per evitare l’attivazione della modalità di martellatura sen-
za carico. Premere verso il basso con maggiore forza sulla punta, così da attivare
il martello e la relativa percussione.
    Durante il lavoro, assicurarsi sempre di premere verso il basso con forza suffi-
ciente.
  2.  In inverno, o in...

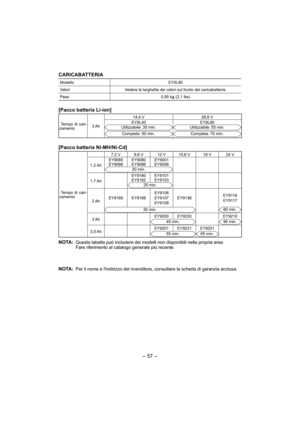

- 57 -
CARICABATTERIA
Modello EY0L80
Valori Vedere la targhetta dei valori sul fondo del caricabatteria.
Peso 0,95 kg
(2,1 lbs)
[Pacco batteria Li-ion]
 Tempo di cari-
camento3 Ah14,4 V 28,8 V
EY9L40Utilizzabile: 35 min.
Completa: 50 min.
EY9L80Utilizzabile: 55 min.
Completa: 70 min.
[Pacco batteria Ni-MH/Ni-Cd]
 Tempo di cari-
camento 7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
1,2 AhEY9065
EY9066EY9080
EY9086EY9001
EY9006
20 min.
1,7 AhEY9180
EY9182EY9101
EY910325 min.
2 AhEY9168 EY9188EY9106
EY9107...

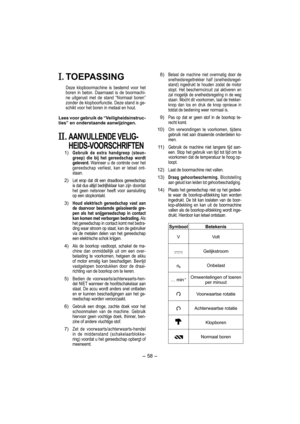

- 58 -
. TOEPASSING
Deze klopboormachine is bestemd voor het
boren in beton. Daarnaast is de boormachi-
ne uitgerust met de stand “Normaal boren”
zonder de klopboorfunctie. Deze stand is ge-
schikt voor het boren in metaal en hout.
Lees voor gebruik de “Veiligheidsinstruc-
ties” en onderstaande aanwijzingen.
. AANVULLENDE VELIG-
HEIDS-VOORSCHRIFTEN
 1)  Gebruik de extra handgreep (steun-
greep) die bij het gereedschap wordt
geleverd. Wanneer u de controle over het
gereedschap verliest, kan er letsel...

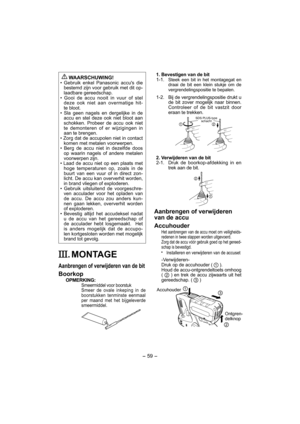

- 59 -

WAARSCHUWING!
• Gebruik enkel Panasonic accus die
bestemd zijn voor gebruik met dit op-
laadbare gereedschap.
• Gooi de accu nooit in vuur of stel
deze ook niet aan overmatige hit-
te bloot.
• Sla geen nagels en dergelijke in de
accu en stel deze ook niet bloot aan
schokken. Probeer de accu ook niet
te demonteren of er wijzigingen in
aan te brengen.
• Zorg dat de accupolen niet in contact
komen met metalen voorwerpen.
• Berg de accu niet in dezelfde doos
op waarin nagels of andere...

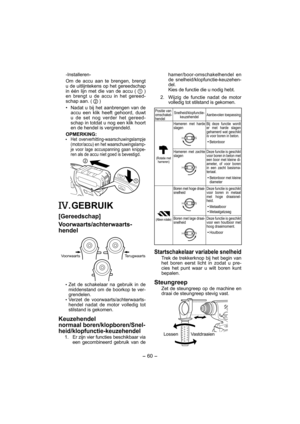

- 60 -
-Installeren-
Om de accu aan te brengen, brengt
u de uitlijntekens op het gereedschap
in één lijn met die van de accu (
 )
en brengt u de accu in het gereed-
schap aan. (
 )
•  Nadat u bij het aanbrengen van de
accu een klik heeft gehoord, duwt
u de set nog verder het gereed-
schap in totdat u nog een klik hoort
en de hendel is vergrendeld.
OPMERKING:
 Het oververhitting-waarschuwingslampje
(motor/accu) en het waarschuwingslamp-
je voor lage accuspanning gaan knippe-
ren als de accu niet...
