Panasonic Ey7880 Operating Instructions Manual

- 31 -

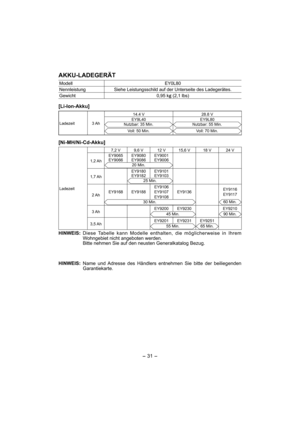

AKKU-LADEGERÄT
Modell EY0L80
Nennleistung Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht 0,95 kg (2,1 lbs)
[Li-Ion-Akku]
Ladezeit 3 Ah14.4 V 28.8 V
EY9L40Nutzbar: 35 Min.
Voll: 50 Min.
EY9L80Nutzbar: 55 Min.
Voll: 70 Min.
[Ni-MH/Ni-Cd-Akku]
Ladezeit7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
1,2 AhEY9065
EY9066EY9080
EY9086EY9001
EY9006
20 Min.
1,7 AhEY9180
EY9182EY9101
EY910325 Min.
2 AhEY9168 EY9188EY9106
EY9107
EY9108EY9136EY9116
EY9117
30 Min.60 Min.
3 AhEY9200 EY9230 EY921045...

- 32 -

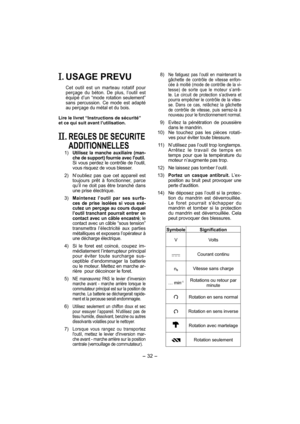

. USAGE PREVU
Cet outil est un marteau rotatif pour
perçage du béton. De plus, l’outil est
équipé d’un
 “mode rotation seulement”
sans percussion. Ce mode est adapté
au perçage du métal et du bois.
Lire le livret “Instructions de sécurité”
et ce qui suit avant l’utilisation.
. REGLES DE SECURITE
ADDITIONNELLES
 1)  Utilisez la manche auxiliaire (man-
che de support) fournie avec loutil.
    Si vous perdez le contrôle de loutil,
vous risquez de vous blesser.
  2)   N’oubliez pas que cet...

- 33 -

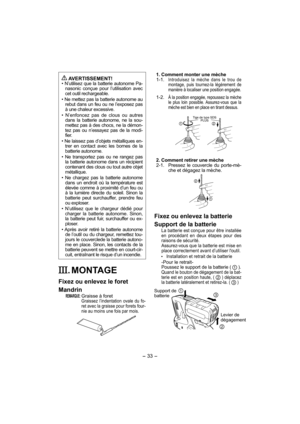

1. Comment monter une mèche
 1-1.  Introduisez la mèche dans le trou de
montage, puis tournez-la légèrement de
manière à localiser une position engagée.
 1-2.  À la position engagée, repoussez la mèche
le plus loin possible. Assurez-vous que la
mèche est bien en place en tirant dessus.

Tige de type SDS
PLUS
2. Comment retirer une mèche
 2-1.   Pressez le couvercle du porte-mè-
che et dégagez la mèche.
Fixez ou enlevez la batterie
Support de la batterie
La batterie est conçue pour être...

- 34 -

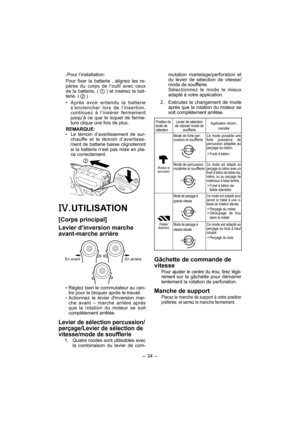

mutation martelage/perforation et
du levier de sélection de vitesse/
mode de soufflerie.
    Sélectionnez le mode le mieux
adapté à votre application.
  2.   Exécutez le changement de mode
après que la rotation du moteur se
soit complètement arrêtée.
Position du
levier de
sélectionLevier de sélection
de vitesse/ mode de
souffl erieApplication recom-
mandée
(Rotation et
percussion)
Mode de forte per-
cussion et souffl erieCe mode possède une
forte puissance de
percussion adaptée au...

- 35 -

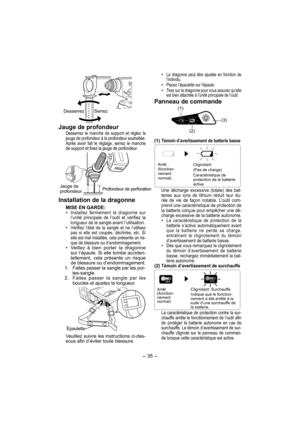

• La dragonne peut être ajustée en fonction de
l’individu.
• Placez l’épaulette sur l’épaule.
• Tirez sur la dragonne pour vous assurez qu’elle
est bien attachée à l’unité principale de l’outil.
Panneau de commande
(1)
(2)(3)
(1) Témoin d’avertissement de batterie basse
Arrêt
(fonction-
nement
normal)Clignotant
(Pas de charge)
Caractéristique de
protection de la batterie
active.
Une décharge excessive (totale) des bat-
teries aux ions de lithium réduit leur du-
rée de vie de façon notable....

- 36 -

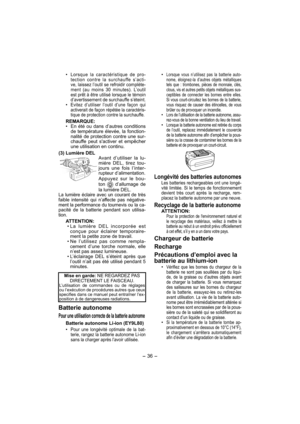

• Lorsque vous n’utilisez pas la batterie auto-
nome, éloignez-la d’autres objets métalliques
tels que : trombones, pièces de monnaie, clés,
clous, vis et autres petits objets métalliques sus-
ceptibles de connecter les bornes entre elles.
Si vous court-circuitez les bornes de la batterie,
vous risquez de causer des étincelles, de vous
brûler ou de provoquer un incendie.
• Lors de l’utilisation de la batterie autonome, assu-
rez-vous de la bonne ventilation du lieu de travail.
• Lorsque la...

- 37 -

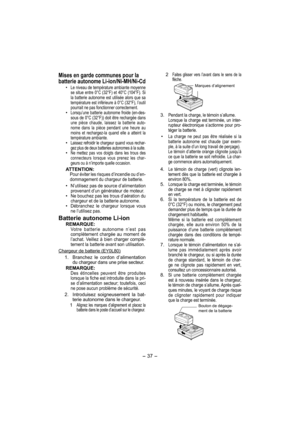

 2 Faites glisser vers l’avant dans le sens de la
 flèche.

 3. Pendant la charge, le témoin s’allume.
    Lorsque la charge est terminée, un inter-
rupteur électronique s’actionne pour pro-
téger la batterie.
• La charge ne peut pas être réalisée si la
batterie autonome est chaude (par exem-
ple, à la suite d’un long travail de perçage).
 Le témoin d’attente orange clignote jusqu’à
ce que la batterie se soit refroidie. La char-
ge com mence alors automatiquement.
 4. Le témoin de charge...

- 38 -

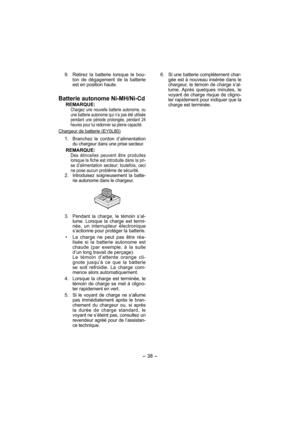

  9.  Retirez la batterie lorsque le bou-
ton de dégagement de la batterie
est en position haute.
Batterie autonome Ni-MH/Ni-Cd
REMARQUE:Chargez une nouvelle batterie auto no me, ou
une batterie autonome qui n’a pas été utilisée
pendant une période prolongée, pendant 24
heures pour lui redonner sa pleine capacité.
Chargeur de batterie (EY0L80)
 1. Branchez le cordon d’alimentation
du chargeur dans une prise secteur.
REMARQUE:Des étincelles peuvent être produites
lorsque la fiche est...

- 39 -

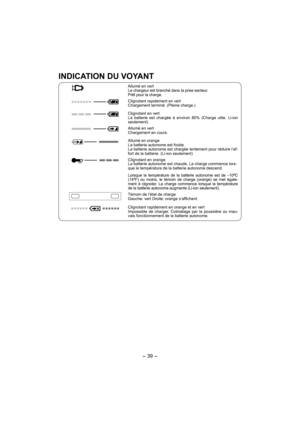

INDICATION DU VOYANT
Allumé en vert
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
Clignotant rapidement en vert
Chargement terminé. (Pleine charge.)
Clignotant en vert
La batterie est chargée à environ 80% (Charge utile. Li-ion
seulement).
Allumé en vert
Chargement en cours.
Allumé en orange
La batterie autonome est froide.
La batterie autonome est chargée lentement pour réduire l’ef-
fort de la batterie. (Li-ion seulement)
Clignotant en orangeLa batterie autonome est...

- 40 -

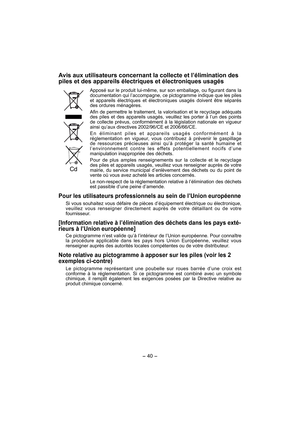

Avis aux utilisateurs concernant la collecte et l’élimination des
piles et des appareils électriques et électroniques usagés
Apposé sur le produit lui-même, sur son emballage, ou figurant dans la
documentation qui l’accompagne, ce pictogramme indique que les piles
et appareils électriques et électroniques usagés doivent être séparés
des ordures ménagères.
Afin de permettre le traitement, la valorisation et le recyclage adéquats
des piles et des appareils usagés, veuillez les porter à l’un...
