Panasonic Ey7880 Operating Instructions Manual

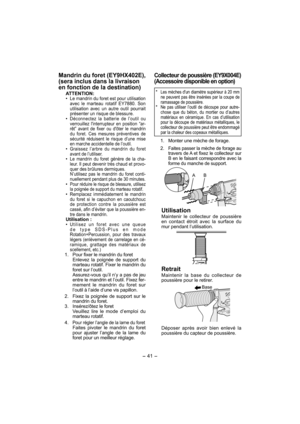

- 41 -
Mandrin du foret (EY9HX402E),
(sera inclus dans la livraison
en fonction de la destination)
ATTENTION:
• Le mandrin du foret est pour utilisation
avec le marteau rotatif EY7880. Son
utilisation avec un autre outil pourrait
présenter un risque de blessure.
• Déconnectez la batterie de l’outil ou
verrouillez linterrupteur en position “ar-
rêt” avant de fixer ou dôter le mandrin
du foret. Ces mesures préventives de
sécurité réduisent le risque d’une mise
en marche accidentelle de l’outil....

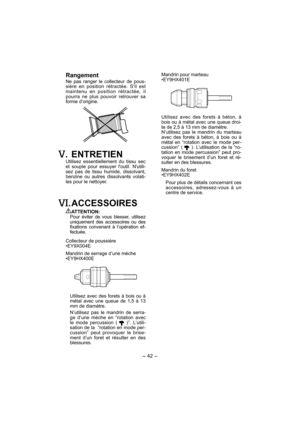

- 42 -
Mandrin pour marteau
•EY9HX401E
Utilisez avec des forets à béton, à
bois ou à métal avec une queue droi-
te de 2,5 à 13 mm de diamètre.
N’utilisez pas le mandrin du marteau
avec des forets à béton, à bois ou à
métal en “rotation avec le mode per-
cussion” (
 ). L’utilisation de la “ro-
tation en mode percussion” peut pro-
voquer le brisement d’un foret et ré-
sulter en des blessures.
Mandrin du foret
•EY9HX402E
Pour plus de détails concernant ces
accessoires, adressez-vous à un
centre de...

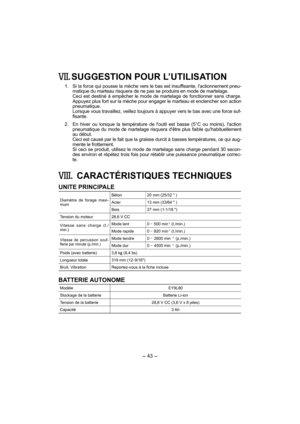

- 43 -
. SUGGESTION POUR L’UTILISATION
  1.  Si la force qui pousse la mèche vers le bas est insuffisante, lactionnement pneu-
matique du marteau risquera de ne pas se produire en mode de martelage.
    Ceci est destiné à empêcher le mode de martelage de fonctionner sans charge.
Appuyez plus fort sur la mèche pour engager le marteau et enclencher son action
pneumatique.
    Lorsque vous travaillez, veillez toujours à appuyer vers le bas avec une force suf-
fisante.
  2.  En hiver ou lorsque la...

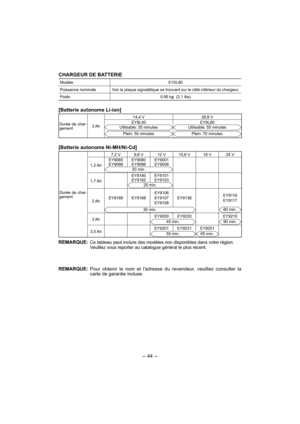

- 44 -  CHARGEUR DE BATTERIE
Modèle EY0L80
Puissance nominale Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur.
Poids 0.95 kg
 (2,1 lbs)
[Batterie autonome Li-ion]
Durée de char-
gement3 Ah14,4 V 28,8 V
EY9L40Utilisable: 35 minutes
Plein: 50 minutes
EY9L80Utilisable: 55 minutes
Plein: 70 minutes
[Batterie autonome Ni-MH/Ni-Cd]
Durée de char-
gement7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
1,2 AhEY9065
EY9066EY9080
EY9086EY9001
EY9006
20 min.
1,7 AhEY9180
EY9182EY9101
EY910325 min.
2...

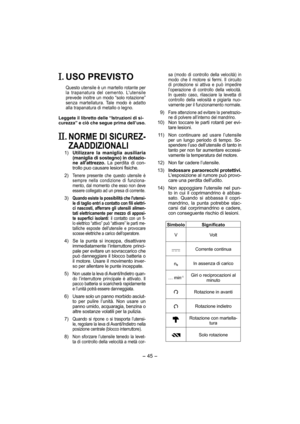

- 45 -
. USO PREVISTO
Questo utensile è un martello rotante per
la trapanatura del cemento. Lutensile
prevede inoltre un modo “solo rotazione”
senza martellatura. Tale modo è adatto
alla trapanatura di metallo o legno.
Leggete il libretto delle “Istruzioni di si-
curezza” e ciò che segue prima dell’uso.
. NORME DI SICUREZ-
ZAADDIZIONALI
 1) Utilizzare la maniglia ausiliaria
(maniglia di sostegno) in dotazio-
ne allattrezzo. La perdita di con-
trollo puo causare lesioni fisiche.
 2)
Tenere...

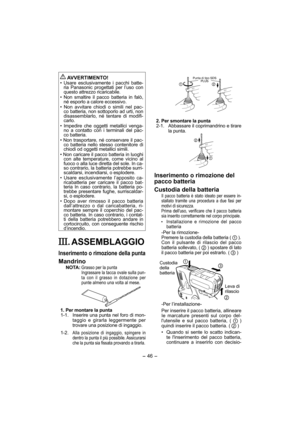

- 46 -

AVVERTIMENTO!
• Usare esclusivamente i pacchi batte-
ria Panasonic progettati per l’uso con
questo attrezzo ricaricabile.
• Non smaltire il pacco batteria in falò,
né esporlo a calore eccessivo.
• Non avvitare chiodi o simili nel pac-
co batteria, non sottoporlo ad urti, non
disassemblarlo, né tentare di modifi-
carlo.
• Impedire che oggetti metallici venga-
no a contatto con i terminali del pac-
co batteria.
• Non trasportare, né conservare il pac-
co batteria nello stesso contenitore di...

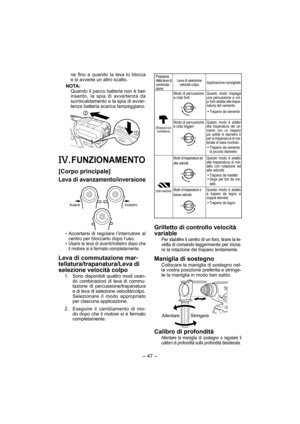

- 47 -
ne fino a quando la leva lo blocca
e si avverte un altro scatto.
NOTA:

Quando il pacco batteria non è ben
inserito, la spia di avvertenza da
surriscaldamento e la spia di avver-
tenza batteria scarica lampeggiano.
. FUNZIONAMENTO
[Corpo principale]
Leva di avanzamento/inversione
IndietroAvanti
 Accertarsi di regolare l’interrutore al
centro per bloccarlo dopo l’uso.

Usare la leva di avanti/indietro dopo che
il motore si è fermato completamente.
Leva di commutazione mar-...

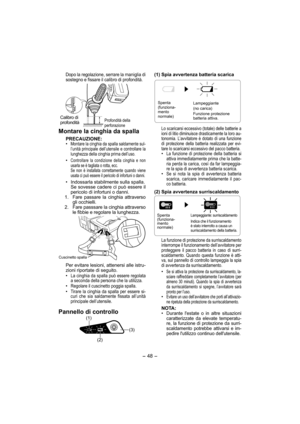

- 48 -
Dopo la regolazione, serrare la maniglia di
sostegno e fissare il calibro di profondità.
Calibro di
profonditàProfondità della
perforazione
Montare la cinghia da spalla
PRECAUZIONE:
• Montare la cinghia da spalla saldamente sul-
l’unità principale dell’utensile e controllare la
lunghezza della cinghia prima dell’uso.
• Controllare la condizione della cinghia e non
usarla se è tagliata o rotta, ecc.
  Se non è installata correttamente quando viene
usata ci può essere il pericolo di infortuni...

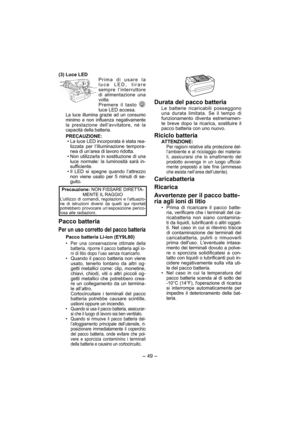

- 49 -
(3) Luce LEDPrima di usare la
luce LED, tirare
sempre l’interruttore
di alimentazione una
volta.
Premere il tasto
luce LED accesa.
La luce illumina grazie ad un consumo
minimo e non influenza negativamente
la prestazione dell’avvitatore, né la
capacità della batteria.
PRECAUZIONE:
• La luce LED incorporata è stata rea-
lizzata per l’illuminazione tempora-
nea di un’area di lavoro ridotta.
•
Non utilizzarla in sostituzione di una
luce normale: la luminosità sarà in-
sufficiente.
• Il...

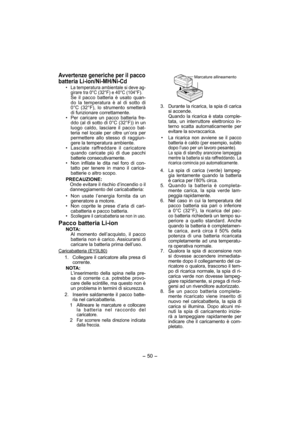

- 50 -
Avvertenze generiche per il pacco
batteria Li-ion/Ni-MH/Ni-Cd
• La temperatura ambientale si deve ag-
girare tra 0°C (32°F) e 40°C (104°F).
 Se il pacco batteria è usato quan-
do la temperatura è al di sotto di
0°C (32°F), lo strumento smetterà
di funzionare correttamente.
•  Per caricare un pacco batteria fre-
ddo (al di sotto di 0°C (32°F)) in un
luogo caldo, lasciare il pacco bat-
teria nel locale per oltre un’ora per
permettere allo stesso di raggiun-
gere la temperatura ambiente.
•...
