Panasonic Ey7880 Operating Instructions Manual

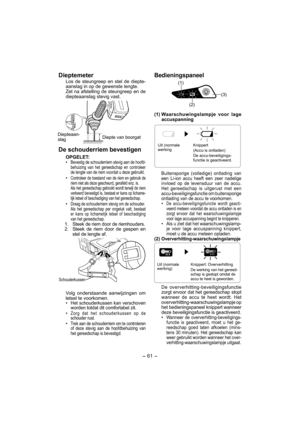

- 61 -
Dieptemeter
Los de steungreep en stel de diepte-
aanslag in op de gewenste lengte.
Zet na afstelling de steungreep en de
diepteaanslag stevig vast.
Diepteaan-
slagDiepte van boorgat
De schouderriem bevestigen
OPGELET:
• Bevestig de schouderriem stevig aan de hoofd-
behuizing van het gereedschap en controleer
de lengte van de riem voordat u deze gebruikt.
• Controleer de toestand van de riem en gebruik de
riem niet als deze gescheurd, gerafeld enz. is.
  Als het gereedschap gebruikt wordt...

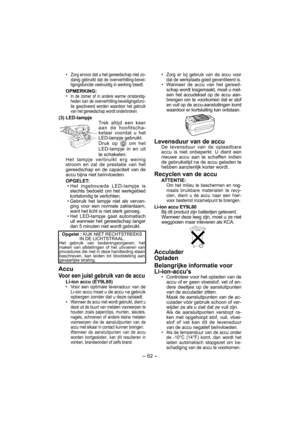

- 62 -
• Zorg ervoor dat u het gereedschap niet zo-
danig gebruikt dat de oververhitting-bevei-
ligingsfunctie veelvuldig in werking treedt.
OPMERKING:
• In de zomer of in andere warme omstandig-
heden kan de oververhitting-beveiligingsfunc-
tie geactiveerd worden waardoor het gebruik
van het gereedschap wordt onderbroken.
(3) LED-lampjeTrek altijd een keer
aan de hoofdscha-
kelaar voordat u het
LED-lampje gebruikt.
Druk op  om het
LED-lampje in en uit
te schakelen.
Het lampje verbruikt erg weinig...

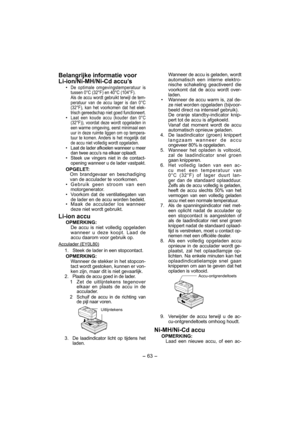

- 63 -
Belangrijke informatie voor
Li-ion/Ni-MH/Ni-Cd accu’s
• De optimale omgevingstemperatuur is
tussen 0°C (32°F) en 40°C (104°F).
 Als de accu wordt gebruikt terwijl de tem-
peratuur van de accu lager is dan 0°C
(32°F), kan het voorkomen dat het elek-
trisch gereedschap niet goed functioneert.
• Laat een koude accu (kouder dan 0°C
(32°F)), voordat deze wordt opgeladen in
een warme omgeving, eerst minimaal een
uur in deze ruimte liggen om op tempera-
tuur te komen. Anders is het mogelijk dat...

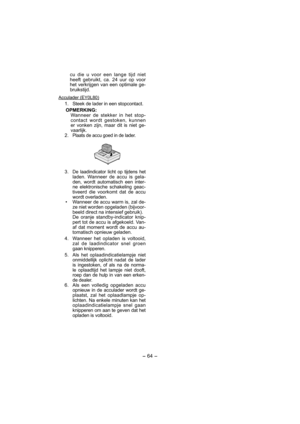

- 64 -
cu die u voor een lange tijd niet
heeft gebruikt, ca. 24 uur op voor
het verkrijgen van een optimale ge-
bruikstijd.
Acculader (EY0L80)
  1.  Steek de lader in een stopcontact.
OPMERKING:
Wanneer de stekker in het stop-
contact wordt gestoken, kunnen
er vonken zijn, maar dit is niet ge-
vaarlijk.
 2.
Plaats de accu goed in de lader.
 3. De laadindicator licht op tijdens het
laden. Wanneer de accu is gela-
den, wordt auto matisch een inter-
ne elektronische schakeling geac-
tiveerd die...

- 65 -

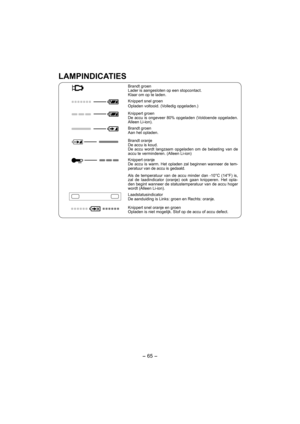

LAMPINDICATIES
Brandt groen
Lader is aangesloten op een stopcontact.
Klaar om op te laden.
Knippert snel groen
Opladen voltooid. (Volledig opgeladen.)
Knippert groen
De accu is ongeveer 80% opgeladen (Voldoende opgela den.
Alleen Li-ion).
Brandt groen
Aan het opladen.
Brandt oranje
De accu is koud.
De accu wordt langzaam opgeladen om de belasting van de
accu te verminderen. (Alleen Li-ion)
Knippert oranje
De accu is warm. Het opladen zal beginnen wanneer de tem-
peratuur van de accu is...

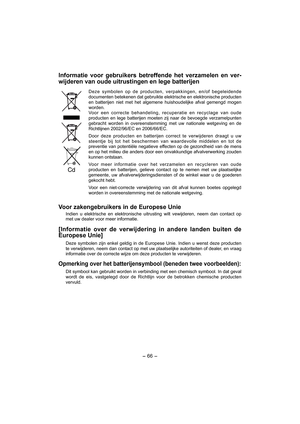

- 66 -
Informatie voor gebruikers betreffende het verzamelen en ver-
wijderen van oude uitrustingen en lege batterijen
Deze symbolen op de producten, verpakkingen, en/of begeleidende
documenten betekenen dat gebruikte elektrische en elektronische producten
en batterijen niet met het algemene huishoudelijke afval gemengd mogen
worden.
Voor een correcte behandeling, recuperatie en recyclage van oude
producten en lege batterijen moeten zij naar de bevoegde verzamelpunten
gebracht worden in...

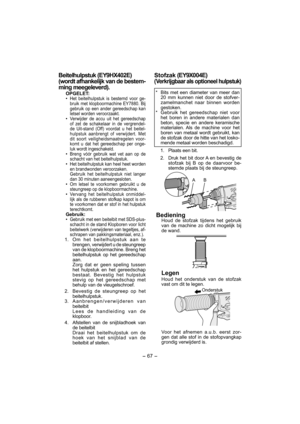

- 67 -
Beitelhulpstuk (EY9HX402E)
(wordt afhankelijk van de bestem-
ming meegeleverd).
OPGELET:
• Het beitelhulpstuk is bestemd voor ge-
bruik met klopboormachine EY7880. Bij
gebruik op een ander gereedschap kan
letsel worden veroorzaakt.
• Verwijder de accu uit het gereedschap
of zet de schakelaar in de vergrendel-
de Uit-stand (Off) voordat u het beitel-
hulpstuk aanbrengt of verwijdert. Met
dit soort veiligheidsmaatregelen voor-
komt u dat het gereedschap per onge-
luk wordt ingeschakeld.
•...

- 68 -

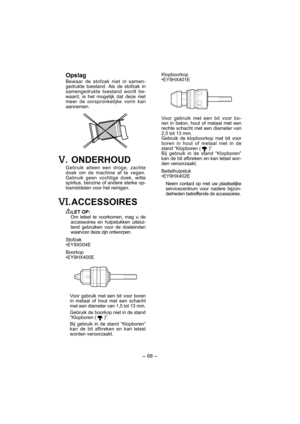

 Opslag
Bewaar de stofzak niet in samen-
gedrukte toestand. Als de stofzak in
samengedrukte toestand wordt be-
waard, is het mogelijk dat deze niet
meer de oorspronkelijke vorm kan
aannemen.
. ONDERHOUD
Gebruik alleen een droge, zachte
doek om de machine af te vegen.
Gebruik geen vochtige doek, witte
spiritus, benzine of andere sterke op-
losmiddelen voor het reinigen.
. ACCESSOIRES
LET OP:
Om letsel te voorkomen, mag u de
accessoires en hulpstukken uitslui-
tend gebruiken voor de...

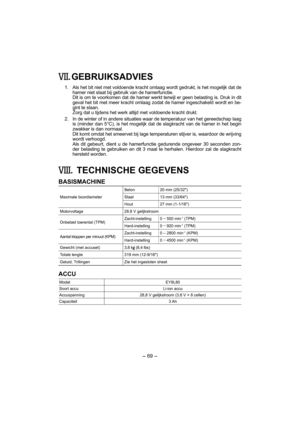

- 69 -
. GEBRUIKSADVIES
  1.  Als het bit niet met voldoende kracht omlaag wordt gedrukt, is het mogelijk dat de
hamer niet slaat bij gebruik van de hamerfunctie.
    Dit is om te voorkomen dat de hamer werkt terwijl er geen belasting is. Druk in dit
geval het bit met meer kracht omlaag zodat de hamer ingeschakeld wordt en be-
gint te slaan.
    Zorg dat u tijdens het werk altijd met voldoende kracht drukt.
  2.  In de winter of in andere situaties waar de temperatuur van het gereedschap laag
is...

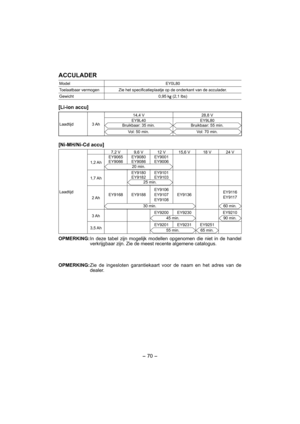

- 70 -
ACCULADER
Model EY0L80
Toelaatbaar vermogen Zie het specifi catieplaatje op de onderkant van de acculader.
Gewicht 0,95 k
 (2,1 lbs)
[Li-ion accu]
Laadtijd 3 Ah14,4 V 28,8 V
EY9L40Bruikbaar: 35 min.
Vol: 50 min.
EY9L80Bruikbaar: 55 min.
Vol: 70 min.
[Ni-MH/Ni-Cd accu]
Laadtijd7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
1,2 AhEY9065
EY9066EY9080
EY9086EY9001
EY9006
20 min.
1,7 AhEY9180
EY9182EY9101
EY910325 min.
2 AhEY9168 EY9188EY9106
EY9107
EY9108EY9136EY9116
EY9117
30 min.60 min.
3 AhEY9200 EY9230...
