Sony Projector VPL-HW55ES User Manual

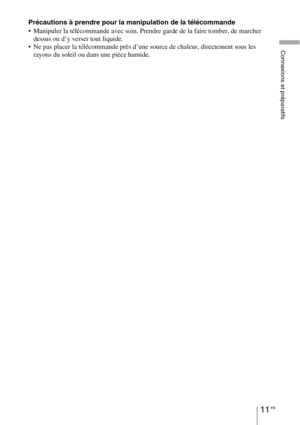

11 FR
Connexions et préparatifs
Précautions à prendre pour la manipulation de la télécommande
 Manipuler la télécommande avec soin. Prendre garde de la faire tomber, de marcher
dessus ou d’y verser tout liquide.
 Ne pas placer la télécommande près d’une source de chaleur, directement sous les
rayons du soleil ou dans une pièce humide.

FR 12

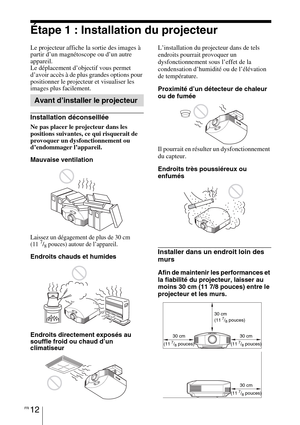

Étape 1 : Installation du projecteur
Le projecteur affiche la sortie des images à
partir d’un magnétoscope ou d’un autre
appareil.
Le déplacement d’objectif vous permet
d’avoir accès à de plus grandes options pour
positionner le projecteur et visualiser les
images plus facilement.
Installation déconseillée
Ne pas placer le projecteur dans les
positions suivantes, ce qui risquerait de
provoquer un dysfonctionnement ou
d’endommager l’appareil.
Mauvaise ventilation
Laissez un dégagement de...

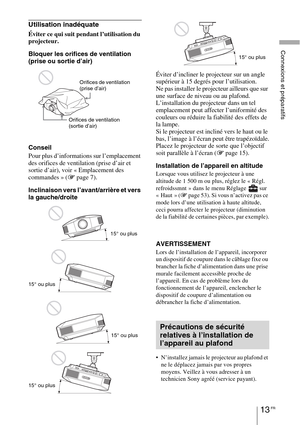

13 FR
Connexions et préparatifs
Utilisation inadéquate
Éviter ce qui suit pendant l’utilisation du
projecteur.
Bloquer les orifices de ventilation
(prise ou sortie d’air)
Conseil
Pour plus d’informations sur l’emplacement
des orifices de ventilation (prise d’air et
sortie d’air), voir « Emplacement des
commandes » (1 page 7).
Inclinaison vers l’avant/arrière et vers
la gauche/droiteÉviter d’incliner le projecteur sur un angle
supérieur à 15 degrés pour l’utilisation.
Ne pas installer le projecteur...

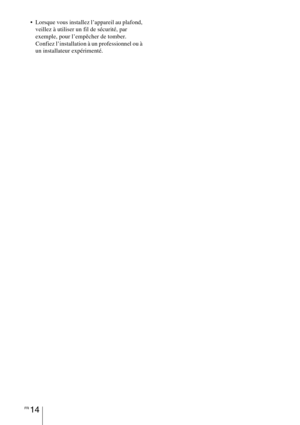

FR 14
 Lorsque vous installez l’appareil au plafond,
veillez à utiliser un fil de sécurité, par
exemple, pour l’empêcher de tomber.
Confiez l’installation à un professionnel ou à
un installateur expérimenté.

15 FR

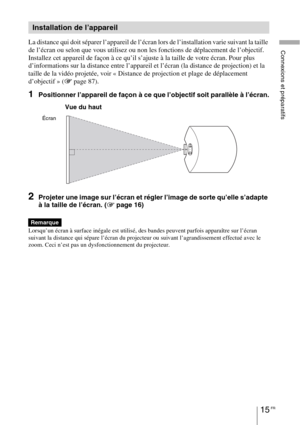

Connexions et préparatifsLa distance qui doit séparer l’appareil de l’écran lors de l’installation varie suivant la taille
de l’écran ou selon que vous utilisez ou non les fonctions de déplacement de l’objectif.
Installez cet appareil de façon à ce qu’il s’ajuste à la taille de votre écran. Pour plus
d’informations sur la distance entre l’appareil et l’écran (la distance de projection) et la
taille de la vidéo projetée, voir « Distance de projection et plage de déplacement
d’objectif » (1 page...

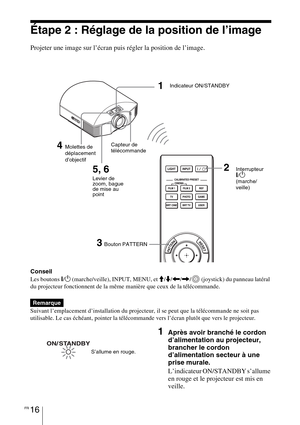

FR 16
Étape 2 : Réglage de la position de l’image
Projeter une image sur l’écran puis régler la position de l’image.
Conseil
Les boutons
?/1 (marche/veille), INPUT, MENU, et M/m/

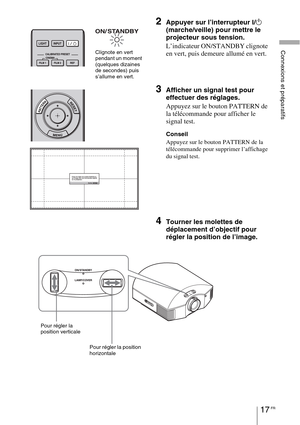

17 FR
Connexions et préparatifs
2Appuyer sur l’interrupteur ?/1
(marche/veille)
 pour mettre le
projecteur sous tension.
L’indicateur ON/STANDBY clignote
en vert, puis demeure allumé en vert.
3Afficher un signal test pour
effectuer des réglages.
Appuyez sur le bouton PATTERN de
la télécommande pour afficher le
signal test.
Conseil
Appuyez sur le bouton PATTERN de la
télécommande pour supprimer l’affichage
du signal test.
4Tourner les molettes de
déplacement d’objectif pour
régler la position de...

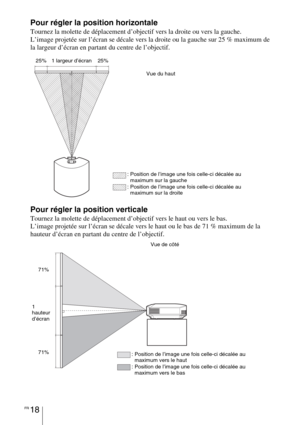

FR 18
Pour régler la position horizontale
Tournez la molette de déplacement d’objectif vers la droite ou vers la gauche.
L’image projetée sur l’écran se décale vers la droite ou la gauche sur 25 % maximum de
la largeur d’écran en partant du centre de l’objectif.
Pour régler la position verticale
Tournez la molette de déplacement d’objectif vers le haut ou vers le bas.
L’image projetée sur l’écran se décale vers le haut ou le bas de 71 % maximum de la
hauteur d’écran en partant du centre de l’objectif....

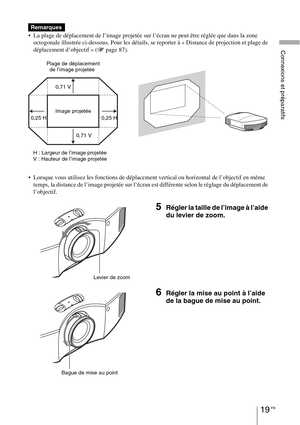

19 FR
Connexions et préparatifs
 La plage de déplacement de l’image projetée sur l’écran ne peut être réglée que dans la zone
octogonale illustrée ci-dessous. Pour les détails, se reporter à « Distance de projection et plage de
déplacement d’objectif » (1 page 87).
 Lorsque vous utilisez les fonctions de déplacement vertical ou horizontal de l’objectif en même
temps, la distance de l’image projetée sur l’écran est différente selon le réglage du déplacement de
l’objectif.
Remarques
5Régler la taille...

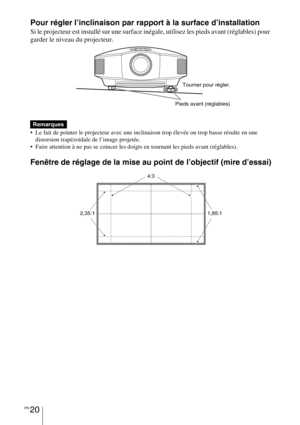

FR 20
Pour régler l’inclinaison par rapport à la surface d’installation
Si le projecteur est installé sur une surface inégale, utilisez les pieds avant (réglables) pour
garder le niveau du projecteur.

 Le fait de pointer le projecteur avec une inclinaison trop élevée ou trop basse résulte en une
distorsion trapézoïdale de l’image projetée.
 Faire attention à ne pas se coincer les doigts en tournant les pieds avant (réglables).
Fenêtre de réglage de la mise au point de l’objectif (mire d’essai)...
