1 ALGEMEEN
Dit symbool geeft een WAARSCHU-
WING weer. Als de instructies niet
nauwkeurig worden opgevolgd, kan dit
leiden tot ernstige persoonlijke verwon-
dingen en/of schade.
Voordat u deze machine in gebruik
neemt, moet u de gebruiksaanwijzing
en de meegeleverde VEILIGHEIDS-
VOORSCHRIFTEN zorgvuldig door-
nemen.

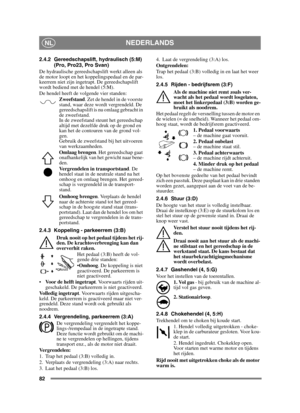

1.1 SYMBOLENOp de machine ziet u de volgende symbolen  om u
eraan te herinneren dat voorzichtigheid en oplet-
tendheid bij gebruik en tijdens onderhoud geboden
is....

82
NEDERLANDSNL
2.4.2 Gereedschapslift, hydraulisch (5:M)(Pro, Pro23, Pro Svan)
De hydraulische gereedschapslift werkt alleen als
de motor loopt en het koppelingspedaal en de par-
keerrem niet zijn ingetrapt. De gereedschapslift
wordt bediend met de hendel (5:M).
De hendel heeft de volgende vier standen: Zweefstand . Zet de hendel in de voorste
stand, waar deze wordt vergrendeld. De
gereedschapslift is nu omlaag gebracht in
de zweefstand.
In de zweefstand steunt het gereedschap
altijd met...

83
NEDERLANDSNL
2.4.9 Contactslot/koplamp (4, 5:I)
Het contactslot wordt gebruikt om de motor te star-
ten en uit te schakelen. Het contactslot is ook de
schakelaar voor de koplamp. Laat de sleutel niet in stand 2 of 3 op de
machine zitten. Er is dan brandgevaar
omdat brandstof in de motor kan lopen
via de carburateur en de accu kan ont-
laden en worden beschadigd.
Vier standen:
1. Stopstand  - de motor is kortgesloten.
De sleutel kan verwijderd worden.
2. Rijstand  - de koplamp brandt.
3. Rijstand...

84
NEDERLANDSNL
2.4.17 Motorkap (7:U)De machine heeft een motorkap die geo-
pend kan worden, zodat de benzinekraan,
accu en motor makkelijk bereikbaar zijn.
De motorkap is vergrendeld met een rub-
beren band.
De motorkap gaat als volgt open:
1. Maak aan de voorzijde van de kap de rubberen  band (7:V) los.
2. Til de motorkap omhoog.
Bevestig alles weer in omgekeerde volgorde.
De machine alleen gebruiken met geslo-
ten en vergrendelde kap. Anders be-
staat er een kans op brandwonden en
kunt u bekneld...

85
NEDERLANDSNL
De tank heeft een inhoud van 14 liter. Door de
transparante tank is het brandstofniveau makkelijk
af te lezen.
LET OP! Gewone loodvrije benzine is beperkt
houdbaar en mag niet langer dan 30 dagen worden
bewaard.
U kunt ook milieuvriendelijke benzine gebruiken,
d.w.z. gealkyleerde benzine. Dit type benzine heeft
een samenstelling die minder schadelijk is voor
mens en milieu.Benzine is uiterst brandbaar. Bewaar
brandstof altijd in een speciaal daar-
voor bestemde tank.
Vul alleen...

86
NEDERLANDSNL
4.4 STARTEN1.  Open de benzinekraan. Zie 14.
2.  Controleer of the bougiekabel(s) op de bou-gie(s) is/zijn geplaatst.
3.  Controleer of de krachtafnemer uitgeschakeld  is.
4.  Houd uw voet niet op het aandrijfpedaal (3:F).
5. Zet de gashendel op vol gas.  Starten van een koude motor - trek de choke-
hendel volledig uit.
Starten van een warme motor – druk de choke-
hendel volledig in.
6.  Trap het koppelings-/rempedaal (3:B) volledig  in.
7.  Draai de contactsleutel om en start de...

87
NEDERLANDSNL
5 ONDERHOUD
5.1 ONDERHOUDSPROGRAMMAOm de machine voortdurend in goede staat te hou-
den en zo de betrouwbaarheid te bevorderen, ook
in verband met het milieu, moet het onder-
houdsprogramma van STIGA worden gevolgd.
De inhoud van dit programma vindt u in het bijge-
voegde serviceboekje.
Basic service
 moet altijd door een erkende service-
werkplaats worden uitgevoerd.
Eerste onderhoud en Intermediate Service
 zou
door een erkende servicewerkplaats moeten wor-
den uitgevoerd, maar kan...

88
NEDERLANDSNL
Hoeveelheid olie:
8. Na het bijvullen van olie start u de motor en laat  u deze 30 seconden stationair draaien.
9. Controleer of er een olielek is.
10.Zet de motor af. Wacht 30 seconden en contro- leer dan of het oliepeil overeenkomt met 4.2.
5.4.3 Oliefilter
Tap eerst de motorolie af en installeer de olieaftap-
plug zoals hierboven beschreven. Vervang vervol-
gens het oliefilter op de volgende wijze:
1. Maak rond het filter schoon en demonteer het  filter.
2. Bevochtig de pakking van...

89
NEDERLANDSNL
9. Rijd de machine 8-10 meter vooruit en 8-10 me-ter achteruit. Als de machine van hydraulische
stuurbekrachtiging is voorzien, moet u tegelij-
kertijd de stuurblokkering volledig inschakelen.
10.Als de machine voorzien is van een hydrauli- sche gereedschapslift, brengt u deze 3-4 keer
omhoog en omlaag.
11.Pas het oliepeil in het reservoir aan.
5.7 RIEMTRANSMISSIESControleer na 5 werkuren of alle riemen intact en
onbeschadigd zijn.
5.8 BESTURINGDe besturing moet na 5 werkuren worden...

90
NEDERLANDSNL
Controleer of de benzineslang niet klem
zit tegen de hydraulische pomp en deze
niet aanraakt. De hydraulische pomp
wordt zeer warm tijdens gebruik.
Brandgevaar.
1. Plaats de benzinetank op de bevestiging. Zorg  dat de benzineslang de hydraulische pomp niet
aanraakt.
2. Installeer de klemmen en draai de vleugelmoe- ren vast (11:B).
5.9.4 Reiniging
Indien de accupolen geoxideerd zijn, moeten deze
schoongemaakt worden. Reinig de accupolen met
een staalborstel en smeer ze in met vet....
