Panasonic Ey7541 Operating Instructions Manual

- 101 -

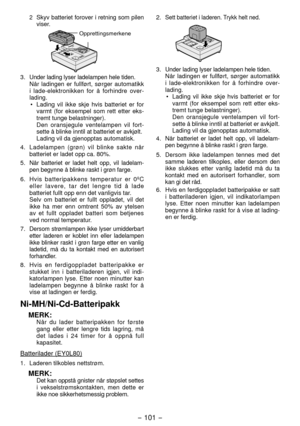

 Skyv batteriet forover i retning som pilen
viser.

Opprettingsmerkene
3. Under lading lyser ladelampen hele tiden.Når ladingen er fullført, sørger automatikk
i lade-elektronikken for å forhindre over -
lading. •  Lading vil ikke skje hvis batteriet er for
varmt (for eksempel som rett etter eks -
tremt tunge belastninger).
  Den oransjegule ventelampen vil fort-
sette å blinke inntil at batteriet er avkjølt.
  Lading vil da gjenopptas automatisk.
4.  Ladelampen (grøn) vil blinke sakte...

- 10 -

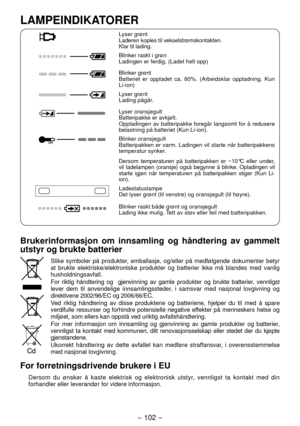

LAMPEINDIKATORER
Lyser grønt
Laderen koples til vekselstrømskontakten.
Klar til lading.
Blinker raskt i grøn
Ladingen er ferdig. (Ladet helt opp)
Blinker grønt
Batteriet er oppladet ca. 80%. (Arbeidsklar oppladning. Kun
Li-ion)
Lyser grønt
Lading pågår.
Lyser oransjegult
Batteripakke er avkjølt.
Oppladingen av batteripakke foregår langsomt for å redusere
belastning på batteriet (Kun Li-ion).
Blinker oransjegult
Batteripakken er varm. Ladingen vil starte når batteripakkens
temperatur...

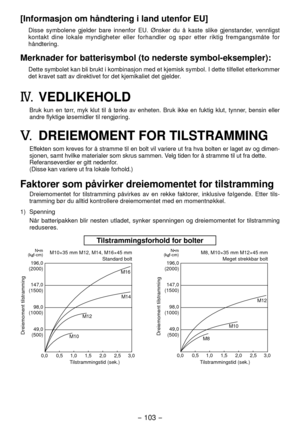

- 103 -
[Informasjon om håndtering i land utenfor EU]
Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst
kontakt dine lokale myndigheter eller forhandler og spør etter riktig\
 fremgangsmåte for
håndtering.
Merknader for batterisymbol (to nederste symbol-eksempler):
Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer
det kravet satt av direktivet for det kjemikaliet det gjelder.
IV. VEDLIKEHOLD
Bruk kun en tørr, myk...

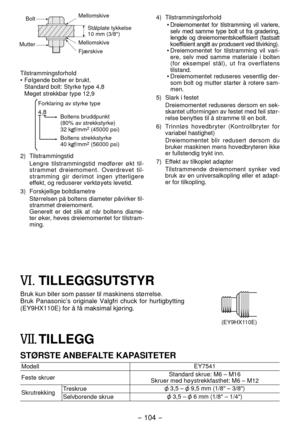

- 104 -
Bolt
Mutter Mellomskive
Stålplate tykkelse
10 mm (3/8")
Mellomskive
Fjærskive
Tilstrammingsforhold
• Følgende bolter er brukt.
  Standard bolt: Styrke type 4,8
  Meget strekkbar type 1,9
4,8
Forklaring av styrke type Boltens bruddpunkt
(80% av strekkstyrke)
3 kgf/mm
 (45000 psi)
Boltens strekkstyrke
40 kgf/mm
 (56000 psi)
)  Tilstrammingstid Lengre tilstrammingstid medfører økt til -
strammet dreiemoment. Overdrevet til -
stramming gir derimot ingen ytterligere...

- 105 -

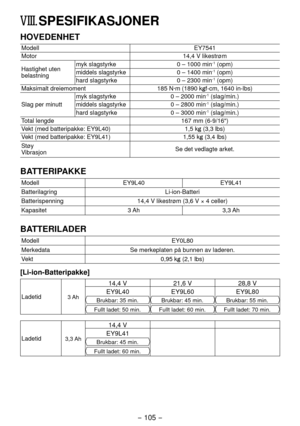

VIII. SPESIFIKASJONER
HOVEDENHET
ModellEY7541
Motor 14,4 V likestrøm
Hastighet uten
belastning myk slagstyrke
0 – 1000 min
-1 (opm)
middels slagstyrke 0 – 1400 min-1 (opm)
hard slagstyrke 0 – 300 min-1 (opm)
Maksimalt dreiemoment 185 N·m (1890 kgf-cm, 1640 in-lbs)
Slag per minutt myk slagstyrke
0 – 000 min
-1 (slag/min.)
middels slagstyrke 0 – 800 min-1 (slag/min.)
hard slagstyrke 0 – 3000 min-1 (slag/min.)
Total lengde 167 mm (6-9/16")
Vekt (med batteripakke: EY9L40) 1,5 kg...

- 106 -

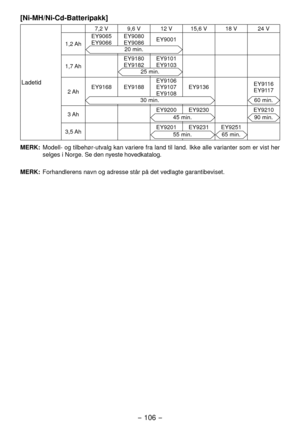

[Ni-MH/Ni-Cd-Batteripakk]
Ladetid
7, V 9,6 V 1 V 15,6 V 18 V 4 V
1, Ah EY9065
EY9066
EY9080
EY9086
EY9001
0 min.
1,7 Ah EY9180
EY918
EY9101
EY91035 min.
 Ah
EY9168 EY9188 EY9106
EY9107
EY9108EY9136
EY9116
EY9117
30 min.60 min.
3 Ah EY900 EY930
EY91045 min.90 min.
3,5 AhEY901 EY931 EY95155 min.65 min.
MERK:
Modell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som er vist her
selges i Norge.  Se den...

- 107 -

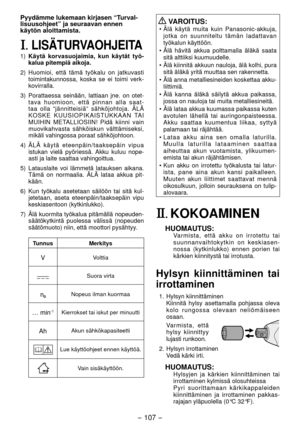

Pyydämme lukemaan kirjasen “Turval-
lisuusohjeet” ja seuraavan ennen
käytön aloittamista.
I. LISÄTURVAOHJEITA
1) Käytä korvasuojaimia, kun käytät työ -
kalua pitempiä aikoja.
)  Huomioi, että tämä työkalu on jatkuvasti
toimintakunnossa, koska se ei toimi verk -
kovirralla.
3)  Porattaessa seinään, lattiaan jne. on otet-
tava huomioon, että pinnan alla saat -
taa olla “jännitteisiä” sähköjohtoja. ÄLÄ
KOSKE KUUSIOPIKAISTUKKAAN TAI
MUIHIN METALLIOSIIN! Pidä kiinni vain
muovikahvasta...

- 108 -
Karan jousilukitus saattaa jäykistyä
kovalla pakkasella ja vaikeuttaa kär-
kikappaleen vaihtoa.

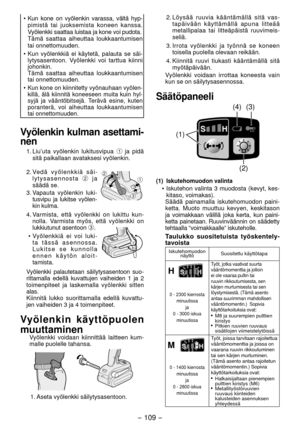

Akun kiinnittäminen tai
irrottaminen
1.  Akun liittäminen:
  Aseta sovitusmerkit kohdakkain ja kiinnitä
akku.
• Siirrä akku paikalleen niin, että se
lukkiutuu.
Sovitusmerkit
.  Akun irrottaminen:
Vapauta akku painamalla edessä olevaa
painiketta.
Painike

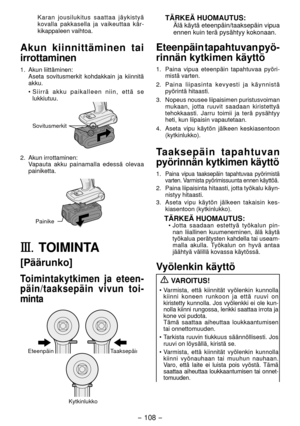

III.	TOIMINTA
[Päärunko]
Toimintakytkimen ja eteen -
päin/taaksepäin vivun toi -
minta
EteenpäinTaaksepäin
Kytkinlukko
TÄRKEÄ HUOMAUTUS:Älä...

- 109 -
• Kun kone on vyölenkin varassa, vältä hyp-
pimistä tai juoksemista koneen kanssa.
Vyölenkki saattaa luistaa ja kone voi pudota.
  Tämä saattaa aiheuttaa loukkaant umisen
tai onnettomuuden.
•  Kun vyölenkkiä ei käytetä, palauta se säi -
lytysasentoon. Vyölenkki voi tarttua kiinni
johonkin.
  Tämä saattaa aiheuttaa loukkaantumisen
tai onnettomuuden.
•
Kun kone on kiinnitetty vyönauhaan vyölen -
killä, älä kiinnitä koneeseen muita kuin hyl -
syjä ja vääntöbitsejä. Terävä esine, kuten...

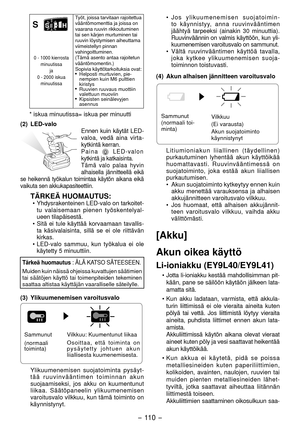

- 110 -
S
Työt, joissa tarvitaan rajoitettua
vääntömomenttia ja joissa on
vaarana ruuvin rikkoutuminen
tai sen kärjen murtuminen tai
ruuvin löystymisen aiheuttama
viimeistellyn pinnan
vahingoittuminen.
(Tämä asento antaa rajoitetun
vääntömomentin.)
Sopivia käyttötarkoituksia ovat:
  Helposti murtuvien, pie-nempien kuin M6 pulttien
kiristys
  Ruuvien ruuvaus muottiin valettuun muoviin
  Kipsisten seinälevyjen asennus
0 - 1000 kierrosta
minuutissa ja
0 - 000 iskua  minuutissa
* iskua...
