Panasonic Ey7541 Operating Instructions Manual

- 81 -

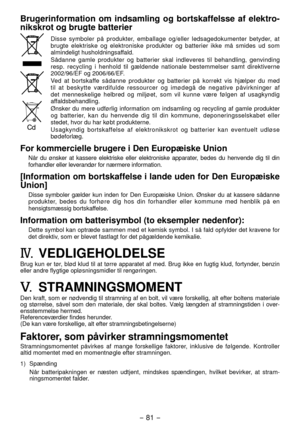

Brugerinformation  om  indsamling  og  bortskaffelsse  af  elektro-
nikskrot og brugte batterier
Disse  symboler  på  produkter,  emballage  og/eller  ledsagedokumenter  betyder,  at
brugte  elektriske  og  elektroniske  produkter  og  batterier  ikke  må  smides  ud  som
almindeligt husholdningsaffald.
Sådanne  gamle  produkter  og  batterier  skal  indleveres  til  behandling,  genvinding
resp.  recycling  i  henhold  til  gældende  nationale  bestemmelser  samt  direktiverne
...

- 8 -

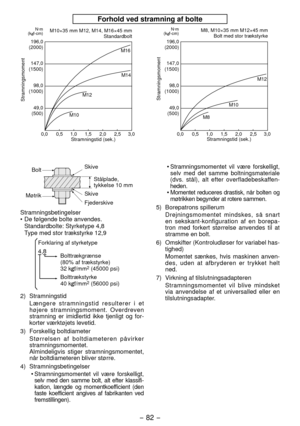

Forhold ved stramning af bolte
M12M14
M16
M10
0,00 ,5 1,0 1,5 2,0 2,5 3,0
196,0(2000)
147,0
(1500)
98,0
(1000)
49,0
(500)
Stramningstid (sek.)
M10×35 mm M1, M14, M16×45 mm
Standardbolt
Stramningsmoment
N·m
(kgf-cm)

0,00 ,5 1,0 1,5 2,0 2,5 3,0
M12
M10
M8
196,0(2000)
147,0
(1500)
98,0
(1000)
49,0
(500)
Stramningstid (sek.)
M8, M10×35 mm M1×45 mm
Bolt med stor trækstyrke
Stramningsmoment
N·m
(kgf-cm)
Bolt
Møtrik Skive
Stålplade,
tykkelse 10 mm
Skive
Fjederskive...

- 83 -

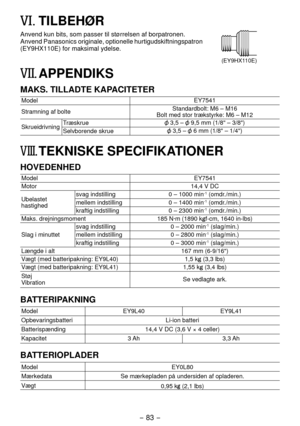

VI. TILBEHØR
Anvend kun bits, som passer til størrelsen af borpatronen.
(EY9HX110E)
Anvend Panasonics originale, optionelle hurtigudskiftningspatron
(EY9HX110E) for maksimal ydelse.
VII.	APPENDIKS
MAKS. TILLADTE KAPACITETER
ModelEY7541
Stramning af bolte Standardbolt: M6 – M16
Bolt med stor trækstyrke: M6 – M1
Skrueidrivning Træskrue
 3,5 –  9,5 mm (1/8" – 3/8")
Selvborende skrue
 3,5 –  6 mm (1/8" – 1/4")
VIII. TEKNISKE SPECIFIKATIONER
HOVEDENHED
Model EY7541
Motor 14,4 V...

- 84 -

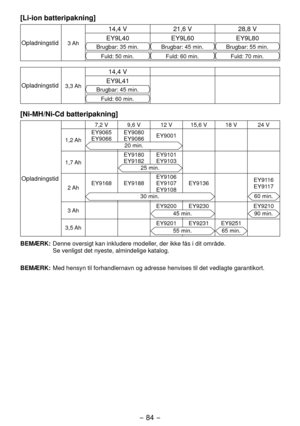

[Li-ion batteripakning]
Opladningstid3 Ah
14,4 V
1,6 V8,8 V
EY9L40 EY9L60EY9L80
Brugbar: 35 min.Brugbar: 45 min.Brugbar: 55 min.
Fuld: 50 min.Fuld: 60 min.Fuld: 70 min.
Opladningstid3,3 Ah
14,4 V
EY9L41
Brugbar: 45 min.
Fuld: 60 min.
[Ni-MH/Ni-Cd batteripakning]
Opladningstid
7, V 9,6 V 1 V 15,6 V 18 V 4 V
1, Ah EY9065
EY9066
EY9080
EY9086
EY9001
0 min.
1,7 Ah EY9180
EY918
EY9101
EY91035 min.
 Ah
EY9168 EY9188 EY9106
EY9107
EY9108EY9136
EY9116...

- 85 -

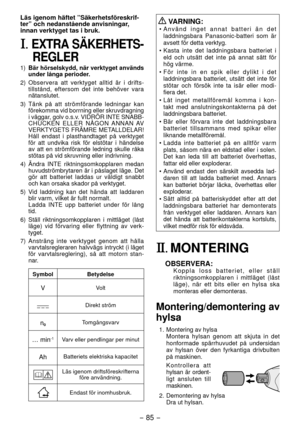

Läs igenom häftet ”Säkerhetsföreskrif-
ter” och nedanstående anvisningar,
innan verktyget tas i bruk.
I. EXTRA SÄKERHETS-
REGLER
1)  Bär hörselskydd, när verktyget används
under långa perioder.
)  Observera att verktyget alltid är i drifts -
tillstånd, eftersom det inte behöver vara
nätanslutet.
3)  Tänk på att strömförande ledningar kan
förekomma vid borrning eller skruvdragning
i väggar, golv o.s.v. VIDRÖR INTE SNABB-
CHUCKEN  ELLER  NÅGON ANNAN AV
VERKTYGETS FRÄMRE METALLDELAR!...

- 86 -

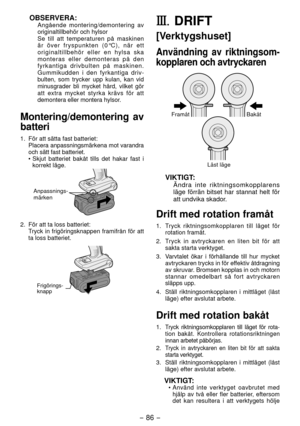

OBSERVERA:
Angående montering/demontering av
originaltillbehör och hylsor
Se till att temperaturen på maskinen
är över fryspunkten (0°C), när ett
originaltillbehör eller en hylsa ska
monteras eller demonteras på den
fyrkantiga drivbulten på maskinen.
Gummikudden i den fyrkantiga driv
-
bulten, som trycker upp kulan, kan vid
minusgrader bli mycket hård, vilket gör
att extra mycket styrka krävs för att
demontera eller montera hylsor.
Montering/demontering av
batteri
1.  För att sätta fast...

- 87 -
överhettas. Låt verktyget svalna före
fortsatt användning efter batteribyte.

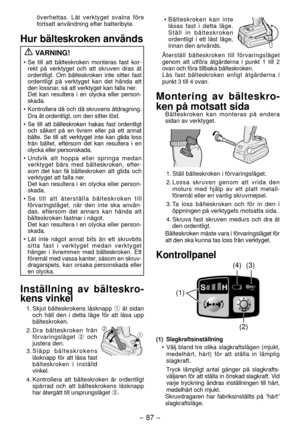

Hur bälteskroken används VARNING!
•  Se till att bälteskroken monteras fast kor -
rekt på verktyget och att skruven dras åt
ordentligt. Om bälteskroken inte sitter fast
ordentligt på verktyget kan det hända att
den lossnar, så att verktyget kan falla ner.
  Det kan resultera i en olycka eller person -
skada.
•  Kontrollera då och då skruvens åt dragning.
Dra åt ordentligt, om den sitter löst.
•
Se till att...

- 88 -

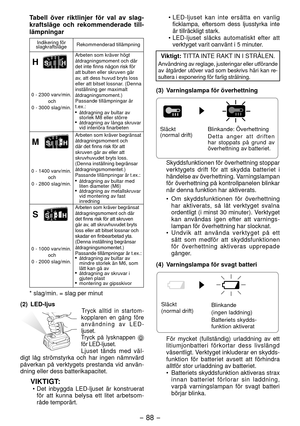

Tabell över riktlinjer för val av slag-
kraftsläge och rekomme nderade till-
lämpningar
Indikering för
slagkraftsläge Rekommenderad tillämpning
H
Arbeten som kräver högt
åtdragningsmoment och där
det	inte	finns	någon	risk	för
att bulten eller skruven går
av, att dess huvud bryts loss
eller att bitset lossnar. (Denna
inställning ger maximalt
åtdragningsmoment.)
Passande tillämpningar är
t.ex.:
  åtdragning av bultar av
storlek M8 eller större
  åtdragning av långa skruvar vid interiöra...

- 89 -

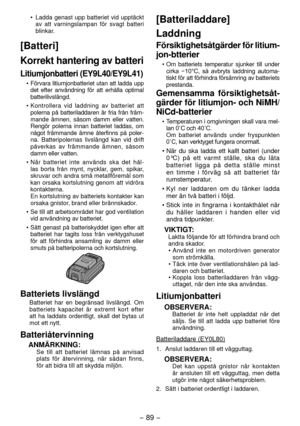

• Ladda genast upp batteriet vid upptäckt
av att varningslampan för svagt batteri
blinkar.
[Batteri]
Korrekt hantering av batteri
Litiumjonbatteri  (EY9L40/EY9L41)
• Förvara litiumjonbatteriet utan att ladda upp
det efter användning för att erhålla optimal
batterilivslängd.
•  Kontrollera vid laddning av batteriet att
polerna på batteriladdaren är fria från främ -
mande ämnen, såsom damm eller vatten.
Rengör polerna innan batteriet laddas, om
något främmande ämne återfinns på poler -
na....

- 90 -

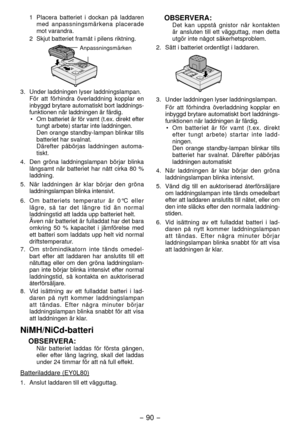

1 Placera batteriet i dockan på laddaren
med anpassningsmärkena placerade
mot varandra.
  Skjut batteriet framåt i pilens riktning.

Anpassningsmärken
3.  Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en
inbyggd brytare automatiskt bort laddnings -
funktionen när laddningen är färdig. •  Om batteriet är för vamt (t.ex. direkt efter
tungt arbete) startar inte lad dningen.
  Den orange standby-lampan blinkar tills
batteriet har svalnat.
  Därefter...
