Panasonic Ey7541 Operating Instructions Manual

- 91 -

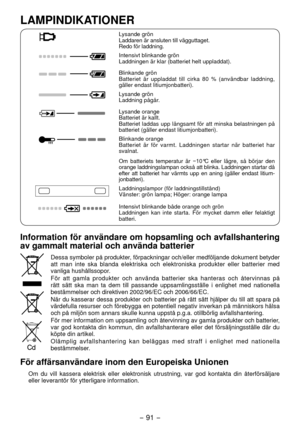

LAMPINDIKATIONER
Lysande grön
Laddaren är ansluten till vägguttaget.
Redo för laddning.
Intensivt blinkande grön
Laddningen är klar (batteriet helt uppladdat).
Blinkande grön
Batteriet är uppladdat till cirka 80 % (användbar laddning,
gäller endast litiumjonbatteri).
Lysande grön
Laddning pågår.
Lysande orange
Batteriet är kallt.
Batteriet laddas upp långsamt för att minska belastningen på
batteriet (gäller endast litiumjonbatteri).
Blinkande orange
Batteriet är för varmt. Laddningen startar...

- 9 -

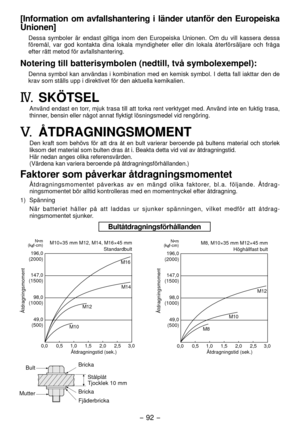

[Information om avfallshantering i länder utanför den Europeiska
Unionen]
Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa
föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga
efter rätt metod för avfallshantering.
Notering till batterisymbolen (nedtill, två symbolexempel):
Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de
krav som ställs upp i direktivet för den aktuella...

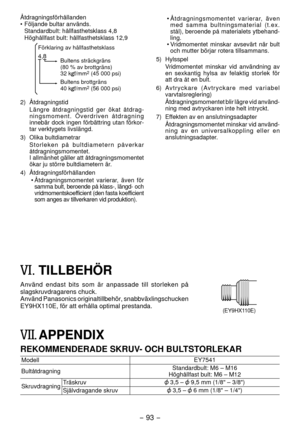

- 93 -
Åtdragningsförhållanden
• Följande bultar används.
  Standardbult: hållfasthetsklass 4,8
  Höghållfast bult: hållfasthetsklass 1,9
4,8
Förklaring av hållfasthetsklassBultens sträckgräns
(80 % av brottgräns)
3 kgf/mm
 (45 000 psi)
Bultens brottgräns
40 kgf/mm
 (56 000 psi)
)  Åtdragningstid Längre åtdragningstid ger ökat åtdrag -
ningsmoment. Överdriven åtdragning
innebär dock ingen förbättring utan förkor-
tar verktygets livslängd.
3)  Olika bultdiametrar Storleken på...

- 94 -

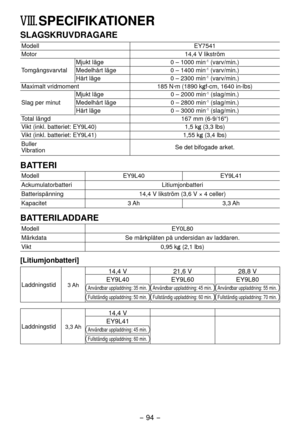

VIII. SPECIFIKATIONER
SLAGSKRUVDRAGARE
ModellEY7541
Motor 14,4 V likström
Tomgångsvarvtal Mjukt läge
0 – 1000 min
-1 (varv/min.)
Medelhårt läge 0 – 1400 min-1 (varv/min.)
Hårt läge 0 – 300 min-1 (varv/min.)
Maximalt vridmoment 185 N·m (1890 kgf-cm, 1640 in-lbs)
Slag per minut Mjukt läge
0 – 000 min
-1 (slag/min.)
Medelhårt läge 0 – 800 min-1 (slag/min.)
Hårt läge 0 – 3000 min-1 (slag/min.)
Total längd 167 mm (6-9/16")
Vikt (inkl. batteriet: EY9L40) 1,5 kg (3,3 lbs)
Vikt (inkl....

- 95 -

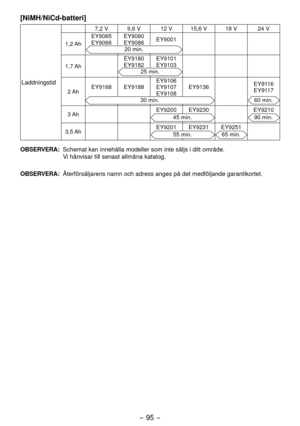

[NiMH/NiCd-batteri]
Laddningstid
7, V 9,6 V 1 V 15,6 V 18 V 4 V
1, Ah EY9065
EY9066
EY9080
EY9086
EY9001
0 min.
1,7 Ah EY9180
EY918
EY9101
EY91035 min.
 Ah
EY9168 EY9188 EY9106
EY9107
EY9108EY9136
EY9116
EY9117
30 min.60 min.
3 Ah EY900 EY930
EY91045 min.90 min.
3,5 AhEY901 EY931 EY95155 min.65 min.
OBSERVERA:
Schemat kan innehålla modeller som inte säljs i ditt område.
  Vi hänvisar till senast allmäna katalog.
OBSERVERA:...

- 96 -

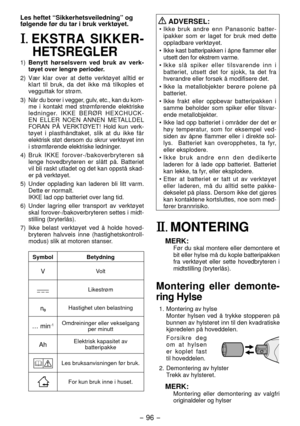

Les heftet “Sikkerhetsveiledning” og
følgende før du tar i bruk verktøyet.
I. EKSTRA SIKKER-
HETSREGLER
1)  Benytt hørselsvern ved bruk av verk -
tøyet over lengre perioder.
)  Vær klar over at dette verktøyet alltid er
klart til bruk, da det ikke må tilkoples et
vegguttak for strøm.
3)  Når du borer i vegger, gulv, etc., kan du kom -
me i kontakt med strømførende elektriske
ledninger. IKKE BERØR HEXCHUCK -
EN ELLER NOEN ANNEN METALLDEL
FORAN PÅ VERKTØYET! Hold kun verk -
tøyet i...

- 97 -

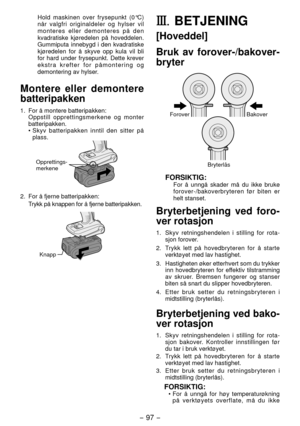

Hold maskinen over frysepunkt (0°C)
når valgfri originaldeler og hylser vil
monteres eller demonteres på den
kvadratiske kjøredelen på hoveddelen.
Gummiputa innebygd i den kvadratiske
kjøredelen for å skyve opp kula vil bli
for hard under frysepunkt. Dette krever
ekstra krefter for påmontering og
demontering av hylser.
Montere eller demontere
batteripakken
1.  For å montere batteripakken:
 Oppstill opprettingsmerkene og monter
batteripakken.
• Skyv batteripakken inntil den sitter på...

- 98 -

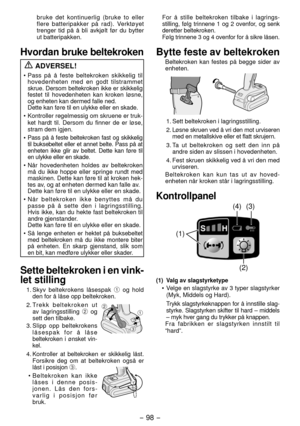

bruke det kontinuerlig (bruke to eller
flere batteripakker på rad). Verktøyet
trenger tid på å bli avkjølt før du bytter
ut batteripakken.
Hvordan bruke beltekroken ADVERSEL!
•  Pass på å feste beltekroken skikkelig til
hovedenheten med en godt tilstra mmet
skrue. Dersom belt ekroken ikke er skikkelig
festet til hovedenheten kan kroken løsne,
og enheten kan dermed falle ned.
  Dette kan føre til en ulykke eller en skade.
•  Kontroller regelmessig om skruene er truk-
ket hardt til. Dersom...

- 99 -

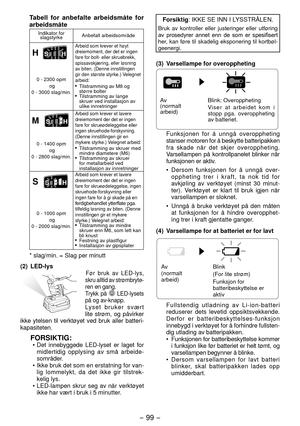

Tabell for anbefalte arbeidsmåte for
arbeidsmåte
Indikator for slagstyrke Anbefalt arbeidsområde
H
Arbeid som krever et høyt
dreiemoment, der det er ingen
fare for bolt- eller skruebrekk,
spissavskjæring, eller løsning
av biten. (Denne innstillingen
gir den største styrke.) Velegnet
arbeid:
  Tilstramming av M8 og
større bolter
  Tilstramming av lange skruer ved installasjon av
ulike innretninger
0 - 300 opm
 og
0 - 3000 slag/min.
M
Arbeid som krever et lavere
dreiemoment der det...

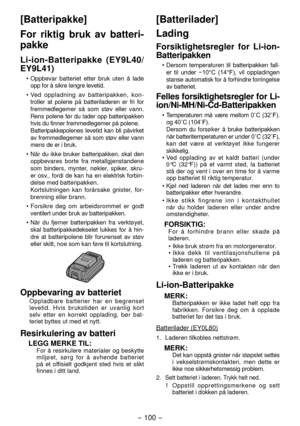

- 100 -
[Batteripakke]
For riktig bruk av batteri-
pakke
Li-ion-Batteripakke  (EY9L40/
EY9L41)
•  Oppbevar batteriet etter bruk uten å lade
opp for å sikre lengre levetid.
•  Ved oppladning av batteripakken, kon -
troller at polene på batteriladeren er fri for
fremmedlegemer så som støv eller vann.
Rens polene før du lader opp batteripakken
hvis du finner fremmedlegemer på polene.
  Batteripakkepolenes levetid kan bli påvirket
av fremmedlegemer så som støv eller vann
mens de er i bruk.
•  Når du...
