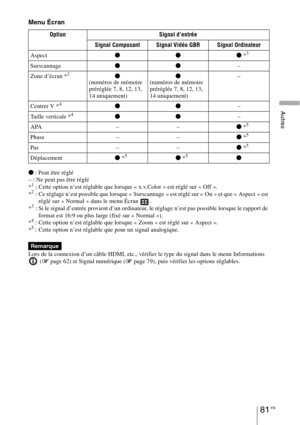

81 FR
Autres
Menu Écran
z : Peut être réglé
– : Ne peut pas être réglé
*
1 : Cette option n’est réglable que lorsque « x.v.Color » est réglé sur « Off ».
*2: Ce réglage n’est possible que lorsque « Surscannage » est réglé sur « On » et que « Aspect » est
réglé sur « Normal » dans le menu Écran  .
*
3: Si le signal d’entrée provient d’un ordinateur, le réglage n’est pas possible lorsque le rapport de
format est 16:9 ou plus large (fixé sur « Normal »).
*
4: Cette option n’est réglable que lorsque «...

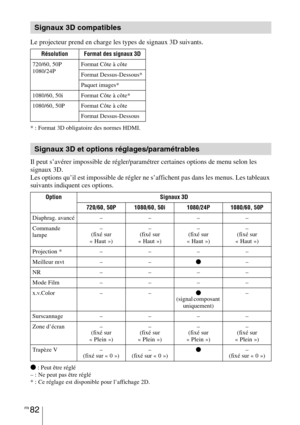

FR 82
Le projecteur prend en charge les types de signaux 3D suivants.
* : Format 3D obligatoire des normes HDMI.
Il peut s’avérer impossible de régler/paramétrer certaines options de menu selon les
signaux 3D.
Les options qu’il est impossible de régler ne s’affichent pas dans les menus. Les tableaux
suivants indiquent ces options.
z : Peut être réglé
– : Ne peut pas être réglé
* : Ce réglage est disponible pour l’affichage 2D.
Signaux 3D compatibles
Résolution Format des signaux 3D
720/60, 50P...

83 FR
Autres
Lorsque le projecteur est réglé pour convertir des images vidéo 2D en images vidéo 3D,
certains éléments de menu risquent de ne pas être accessibles en vue d’être réglés/définis,
selon les réglages « Format 3D » du menu Fonction  . Les options qu’il est impossible
de régler ne s’affichent pas dans les menus. Les tableaux suivants indiquent ces options.
Option Format 3D
Dessus-Dessous Côte à côte 3D simulé
Diaphrag. avancé – – –
Commande lampe – – –
Projection –––
Meilleur mvtz
(numéros de...

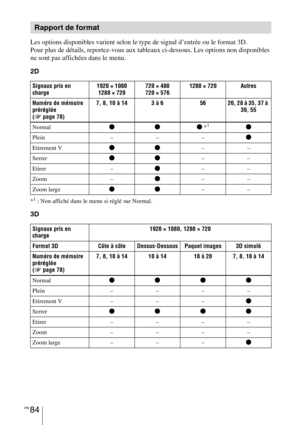

FR 84
Les options disponibles varient selon le type de signal d’entrée ou le format 3D.
Pour plus de détails, reportez-vous aux tableaux ci-dessous. Les options non disponibles
ne sont pas affichées dans le menu.
2D
*1: Non affiché dans le menu si réglé sur Normal.
3D
Rapport de format
Signaux pris en
charge1920 × 1080
1280 × 720720 × 480
720 × 5761280 × 720 Autres
Numéro de mémoire
préréglée
(1 page 78)7, 8, 10 à 14 3 à 6 56 26, 28 à 35, 37 à
39, 55
Normal
zzz *1z
Plein – – –z
Etirement Vzz––...

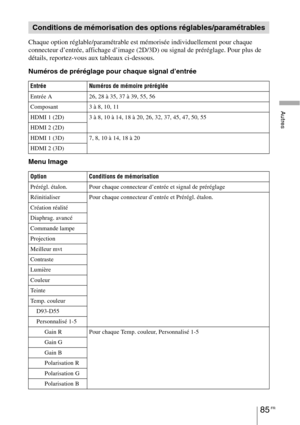

85 FR
Autres
Chaque option réglable/paramétrable est mémorisée individuellement pour chaque
connecteur d’entrée, affichage d’image (2D/3D) ou signal de préréglage. Pour plus de
détails, reportez-vous aux tableaux ci-dessous.
Numéros de préréglage pour chaque signal d’entrée
Menu Image
Conditions de mémorisation des options réglables/paramétrables
Entrée Numéros de mémoire préréglée
Entrée A 26, 28 à 35, 37 à 39, 55, 56
Composant 3 à 8, 10, 11
HDMI 1 (2D) 3 à 8, 10 à 14, 18 à 20, 26, 32, 37, 45, 47,...

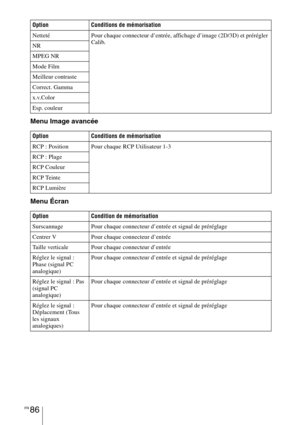

FR 86
Menu Image avancée
Menu Écran
Netteté Pour chaque connecteur d’entrée, affichage d’image (2D/3D) et prérégler
Calib.
NR
MPEG NR
Mode Film
Meilleur contraste
Correct. Gamma
x.v.Color
Esp. couleur
Option Conditions de mémorisation
RCP : Position Pour chaque RCP Utilisateur 1-3
RCP : Plage
RCP Couleur
RCP Teinte
RCP Lumière
Option Condition de mémorisation
Surscannage Pour chaque connecteur d’entrée et signal de préréglage
Centrer V Pour chaque connecteur d’entrée
Taille verticale Pour chaque...

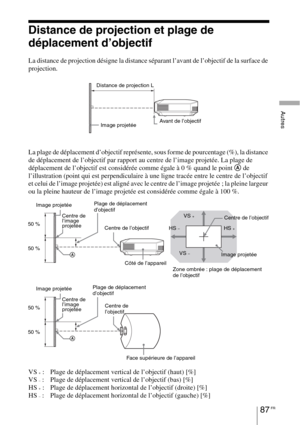

87 FR
Autres
Distance de projection et plage de
déplacement d’objectif
La distance de projection désigne la distance séparant l’avant de l’objectif de la surface de
projection.
La plage de déplacement d’objectif représente, sous forme de pourcentage (%), la distance
de déplacement de l’objectif par rapport au centre de l’image projetée. La plage de
déplacement de l’objectif est considérée comme égale à 0 % quand le point A de
l’illustration (point qui est perpendiculaire à une ligne tracée entre le...

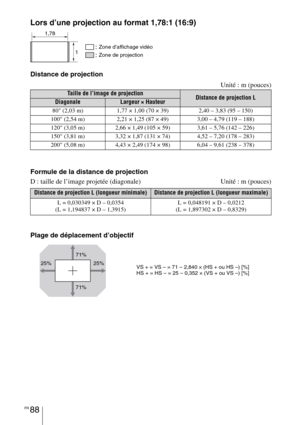

FR 88
Lors d’une projection au format 1,78:1 (16:9)
Distance de projection
Unité : m (pouces)
Formule de la distance de projection
D : taille de l’image projetée (diagonale) Unité : m (pouces)
Plage de déplacement d’objectif
Taille de l’image de projectionDistance de projection LDiagonaleLargeur × Hauteur
80 (2,03 m) 1,77 × 1,00 (70 × 39) 2,40 – 3,83 (95 – 150)
100 (2,54 m) 2,21 × 1,25 (87 × 49) 3,00 – 4,79 (119 – 188)
120 (3,05 m) 2,66 × 1,49 (105 × 59) 3,61 – 5,76 (142 – 226)
150 (3,81 m) 3,32 × 1,87...

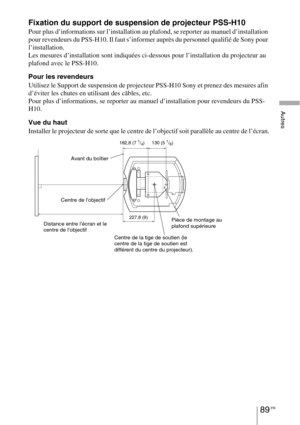

89 FR
Autres
Fixation du support de suspension de projecteur PSS-H10
Pour plus d’informations sur l’installation au plafond, se reporter au manuel d’installation
pour revendeurs du PSS-H10. Il faut s’informer auprès du personnel qualifié de Sony pour
l’installation.
Les mesures d’installation sont indiquées ci-dessous pour l’installation du projecteur au
plafond avec le PSS-H10.
Pour les revendeurs
Utilisez le Support de suspension de projecteur PSS-H10 Sony et prenez des mesures afin
d’éviter les...

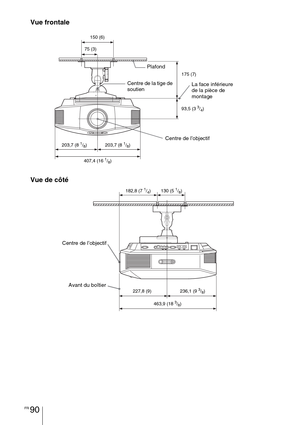

FR 90
Vue frontale
Vue de côté
Plafond
La face inférieure
de la pièce de
montage Centre de la tige de
soutien
Centre de l’objectif
150 (6)
75 (3)
175 (7)
93,5 (3
3/4)
203,7 (8
1/8) 203,7 (8 1/8)
407,4 (16
1/8)
Centre de l’objectif
Avant du boîtier
182,8 (7 1/4) 130 (5 1/8)
227,8 (9) 236,1 (9
3/8)
463,9 (18
3/8)
