Stiga GARDEN SCOOP Instructions Manual

45
ENGLISHGB
Release the lever by pressing it inwards.
Then move it upwards or downwards to
the desired position.
The lever has five positions which give mowing
heights of between 35 and 75 mm.
2. BLADE ENGAGEMENT LEVER
Lever for engaging the drive for the mower deck.
There are two positions:
1. Lever in the front position - the blade
rotates.
2. Lever in the rear position - the blade do
not rotate. Blade brake activated.
3. SERVICE BRAKE/CLUTCH
A pedal that combines both the service brake and...

46
ENGLISHGB
Using the mower deck originally fitted.
Accessory mower decks 13-2925 (= side
discharge 72 cm) or 13-2926 (= Multiclip
72 cm) may be used with Garden models.
2. Grass clipping and leaf collection (only Gar-
den)
Using towed collector 13-1978 (30”).
3. Grass and leaf transport (only Garden)
Using load trailer 13-1979.
4. Fertiliser spreading (only Garden)
Using fertiliser spreader 13-1987. Can also
be used for spreading grass seed, sand or salt.
The maximum vertical load on the towing hitch...

47
ENGLISHGB
throttle control at full throttle (1 - 1.5 cm above the
choke position).
6a. Scoop:
Engage the parking brake.
6b. Scoop ES - Garden:
Depress the brake pedal fully.
7a. Scoop (manual start):
Remove the engine cover. Grip the starter handle.
Pull out the starter cord slowly until you feel some
resistance. Release (slowly) to its original position.
Now pull the starter cord quickly and decisively.
7b. Scoop ES - Garden (electric start):
Turn the starter key and start the engine.
8. Once...

48
ENGLISHGB
placed on the bumper for maintenance work (fig
13).
If the machine is to be stood on its side,
the petrol and engine oil must first be
drained off. In addition, the battery
must be removed from Garden models.
CLEANING
Rinse off the underside of the mower deck using a
garden hose.
NOTE! Do not aim the jet of water directly at the
transmission or air filter.
CHANGING ENGINE OIL
Change the oil for the first time after 5 hours run-
ning and then at every 50 hours running, or at least...

49
ENGLISHGB
squeeze in the oil.
3. Lift out the paper filter N and thoroughly clean
the air filter housing to prevent dirt from entering
the carburettor.
4. Clean the paper filter as follows: Knock it light-
ly against a flat surface. If the filter is very dirty,
change it.
5. Assemble in the reverse order.
Petroleum-based solvents such as kerosene must
not be used for cleaning the paper filter as these
can destroy the filter.
Do not use compressed air for cleaning the paper
filter. The paper...

50
ENGLISHGB
4. Loosen the spring U and remove the tension
roller V (fig 25).
5. Loosen the belt guide X and turn it to the side.
6. Pry-off the old belt over the gearbox pulley.
Work from above the machine and use the hole in
the bottom plate.
7. Pry off the belt from the engine pulley. Bend
down the belt guide S and place the belt in the low-
er groove. Bend up the belt guide and remove the
old belt.
8. Fit a new genuine v-belt in the reverse order.
ADJUSTING THE BLADE BRAKE
1. Set the blade...

51

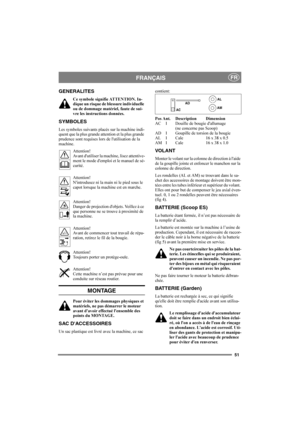

FRANÇAISFR
GENERALITES
Ce symbole signifie ATTENTION. In-
dique un risque de blessure individuelle
ou de dommage matériel, faute de sui-
vre les instructions données.
SYMBOLES
Les symboles suivants placés sur la machine indi-
quent que la plus grande attention et la plus grande
prudence sont requises lors de lutilisation de la
machine.
Attention!
Avant dutiliser la machine, lisez attentive-
ment le mode demploi et le manuel de sé-
curité.
Attention!
Nintrodusez ni la main ni le pied sous le
capot...

52
FRANÇAISFR
Lacide peut provoquer des lésions de la
peau et endommager les vêtements ou
autres matériaux avec lesquels il entre
en contact.
Il est recommandé dutiliser des lunet-
tes de protection pour se protéger les
yeux. Eviter dinhaler les vapeurs aci-
des.
Sortir avec précaution les flacons de leur carton.
Remplir les accumulateurs. Le niveau dacide doit
se trouver entre les marques “UPPER” et
“LOWER” de la batterie (fig 6).
Le niveau dacide peut baisser quelque peu après le
remplissage....

53
FRANÇAISFR
Ne jamais utiliser la machine sans mon-
ter le sac collecteur H et le long tuyau
déjection I. Risque de projections de
cailloux et autres objets, pouvant cau-
ser des blessures corporelles aux per-
sonnes et aux animaux, ainsi que des
dégâts matériels.
Attention au couteau rotatif. Ne jamais
introduire une main ou un pied dans
louverture déjection.
REGLAGE
Voir figures 1 - 3.
1. LEVIER DE REGLAGE DE LA HAU-
TEUR
Levier servant au réglage de la hauteur de léquipe-
ment de coupe par...

54
FRANÇAISFR
3), le point mort (N), ou la marche arrière (R).
Garden:
Levier servant à enclencher lune des cinq posi-
tions de marche avant de la boîte à vitesses (1 - 2 -
3 - 4 - 5), le point mort (N), ou la marche arrière
(R).
Lors de lenclenchement dune vitesse, la pédale
dembrayage doit être enfoncée.
NOTE! Veiller à ce que la machine soit immobili-
sée avant dalterner entre la marche avant et la mar-
che arrière. Si une vitesse ne senclenche pas
directement, relâcher, puis enfoncer de nouveau...
